Schwere Gitterrinne SGR 55 A2
Schwere Gitterrinne SGR 55 A2
Art.Nr. 6000909 | EAN 4012196622108



Art.Nr. / Typ
Breite
Nutzquerschnitt
Länge
3000 mm
Höhe
55 mm
Draht-Durchmesser
6 mm
kl. VKE: 3 m
3m
Beschreibung

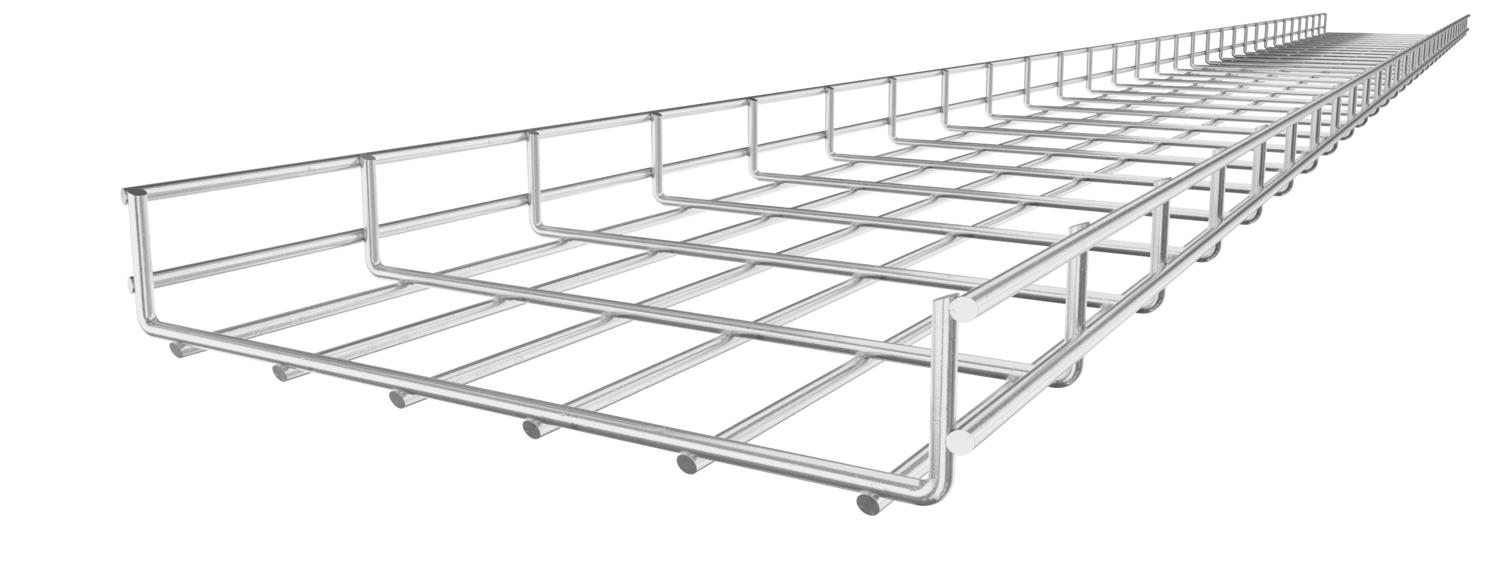

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
Art des Verbinders Kabeltragsystem | geschraubt |
---|---|
Ausführung Verbinder | ohne Verbinder |
Belastungstesttyp nach IEC 61537 | Typ II |
CO2 Fußabdruck (GWP) Cradle-to-Gate | 8,521 kg CO2e / 1 Meter |
Dimension | 55x100x3000 |
Draht-Durchmesser | 6 mm |
Farbe | edelstahl |
Nutzquerschnitt | 40 cm² |
Nutzquerschnitt | 4000 mm² |
Oberfläche | blank, nachbehandelt |
Profilform | U-Form |
Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
Breite | 100 mm |
---|---|
Höhe | 55 mm |
Länge | 3000 mm |
Maß B | 100 mm |
Belastungen
Stützabstand 1,0m | 2 kN/m |
---|---|
Stützabstand 1,5m | 1,15 kN/m |
Stützabstand 2,0m | 0,75 kN/m |
Stützabstand 2,5m | 0,5 kN/m |
Stützabstand 3,0m | 0,4 kN/m |


Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Höhe
Breite
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
SGR 55 100 A2
3000 mm
55 mm
100 mm
40 cm²
6 mm
6000909
SGR 55 150 A2
3000 mm
55 mm
150 mm
63 cm²
6 mm
6000913
SGR 55 200 A2
3000 mm
55 mm
200 mm
87 cm²
6 mm
6000917
SGR 55 300 A2
3000 mm
55 mm
300 mm
129 cm²
6 mm
6000925
SGR 55 400 A2
3000 mm
55 mm
400 mm
175 cm²
6 mm
6000933
SGR 55 500 A2
3000 mm
55 mm
500 mm
220 cm²
6 mm
6000941
SGR 55 600 A2
3000 mm
55 mm
600 mm
265 cm²
6 mm
6000958
Breite
Nutzquerschnitt
SGR 55 100 A2
Art.Nr.
6000909
Länge
3000 mm
Höhe
55 mm
Breite
100 mm
Nutzquerschnitt
40 cm²
Draht-Durchmesser
6 mm
SGR 55 150 A2
Art.Nr.
6000913
Breite
150 mm
Draht-Durchmesser
6 mm
Länge
3000 mm
Nutzquerschnitt
63 cm²
Höhe
55 mm
SGR 55 200 A2
Art.Nr.
6000917
Draht-Durchmesser
6 mm
Nutzquerschnitt
87 cm²
Breite
200 mm
Länge
3000 mm
Höhe
55 mm
SGR 55 300 A2
Art.Nr.
6000925
Länge
3000 mm
Nutzquerschnitt
129 cm²
Draht-Durchmesser
6 mm
Höhe
55 mm
Breite
300 mm
SGR 55 400 A2
Art.Nr.
6000933
Breite
400 mm
Länge
3000 mm
Draht-Durchmesser
6 mm
Nutzquerschnitt
175 cm²
Höhe
55 mm
SGR 55 500 A2
Art.Nr.
6000941
Nutzquerschnitt
220 cm²
Breite
500 mm
Höhe
55 mm
Draht-Durchmesser
6 mm
Länge
3000 mm
SGR 55 600 A2
Art.Nr.
6000958
Draht-Durchmesser
6 mm
Länge
3000 mm
Nutzquerschnitt
265 cm²
Breite
600 mm
Höhe
55 mm
