Schwere Gitterrinne SGR 55 FT
Schwere Gitterrinne SGR 55 FT
Art.Nr. 6000122 | EAN 4012196397655
Art.Nr. / Typ
Breite
Nutzquerschnitt
Draht-Durchmesser
6 mm
Länge
3000 mm
Höhe
55 mm
kl. VKE: 3 m
3m
Beschreibung

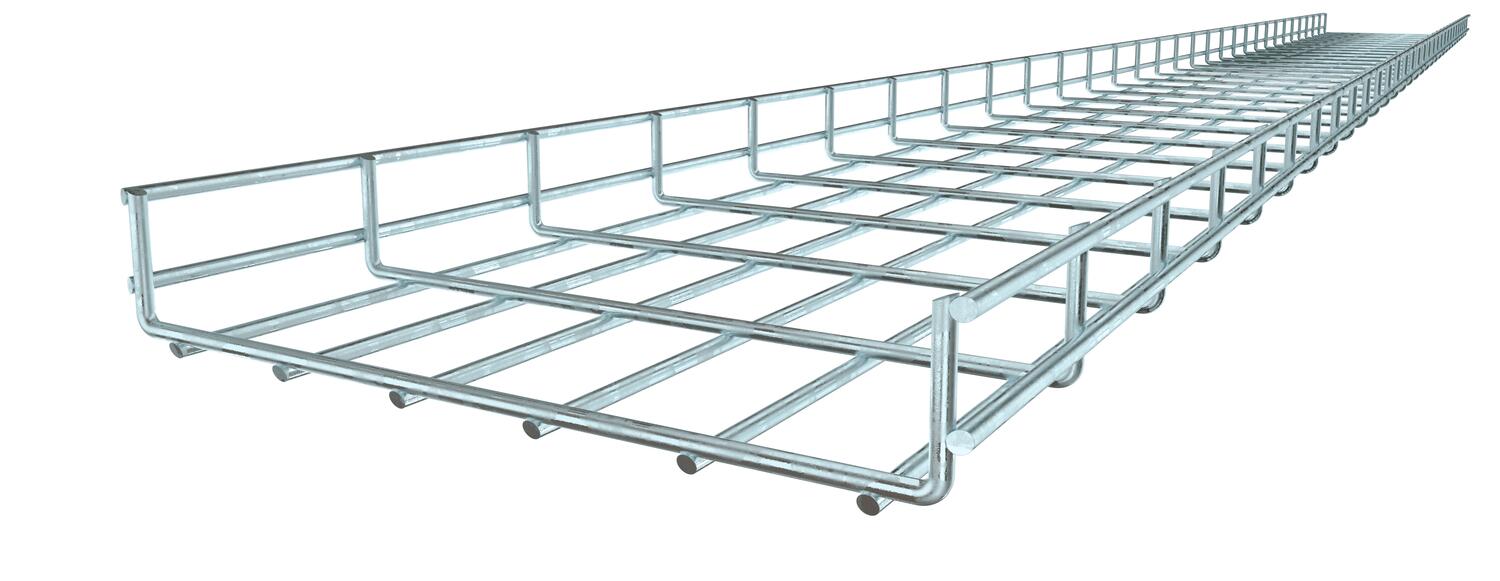

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,6183 kg CO2e / 1 Meter |
| Dimension | 55x100x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | zink |
| Nutzquerschnitt | 40 cm² |
| Nutzquerschnitt | 4000 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Werkstoff | Stahl |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
Belastungen
| Stützabstand 1,0m | 2 kN/m |
|---|---|
| Stützabstand 1,5m | 1,15 kN/m |
| Stützabstand 2,0m | 0,75 kN/m |
| Stützabstand 2,5m | 0,5 kN/m |
| Stützabstand 3,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Draht-Durchmesser
Länge
Breite
Nutzquerschnitt
Höhe
Art.Nr.
SGR 55 100 FT
6 mm
3000 mm
100 mm
40 cm²
55 mm
6000122
SGR 55 150 FT
6 mm
3000 mm
150 mm
63 cm²
55 mm
6000190
SGR 55 200 FT
6 mm
3000 mm
200 mm
87 cm²
55 mm
6000209
SGR 55 300 FT
6 mm
3000 mm
300 mm
129 cm²
55 mm
6000331
SGR 55 400 FT
6 mm
3000 mm
400 mm
175 cm²
55 mm
6000451
SGR 55 500 FT
6 mm
3000 mm
500 mm
220 cm²
55 mm
6000515
SGR 55 600 FT
6 mm
3000 mm
600 mm
265 cm²
55 mm
6000775
