Schwere Gitterrinne SGR 55 FT
Schwere Gitterrinne SGR 55 FT
Typ SGR 55 150 FT | OBO Art.Nr. 6000190 | EAN 4012196397662
Art.Nr. / Typ
Nutzquerschnitt
Breite
Draht-Durchmesser
6 mm
Länge
3000 mm
Höhe
55 mm
kl. VKE: 3 m
3m
Beschreibung

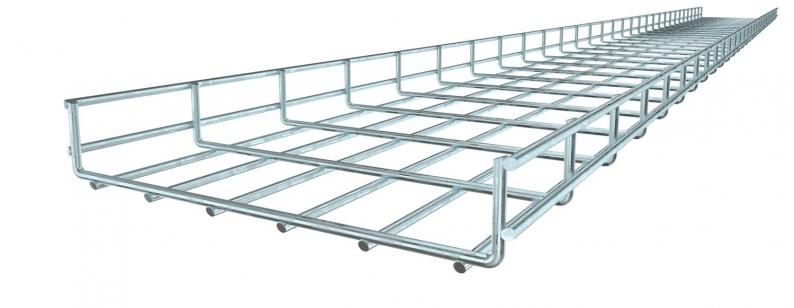

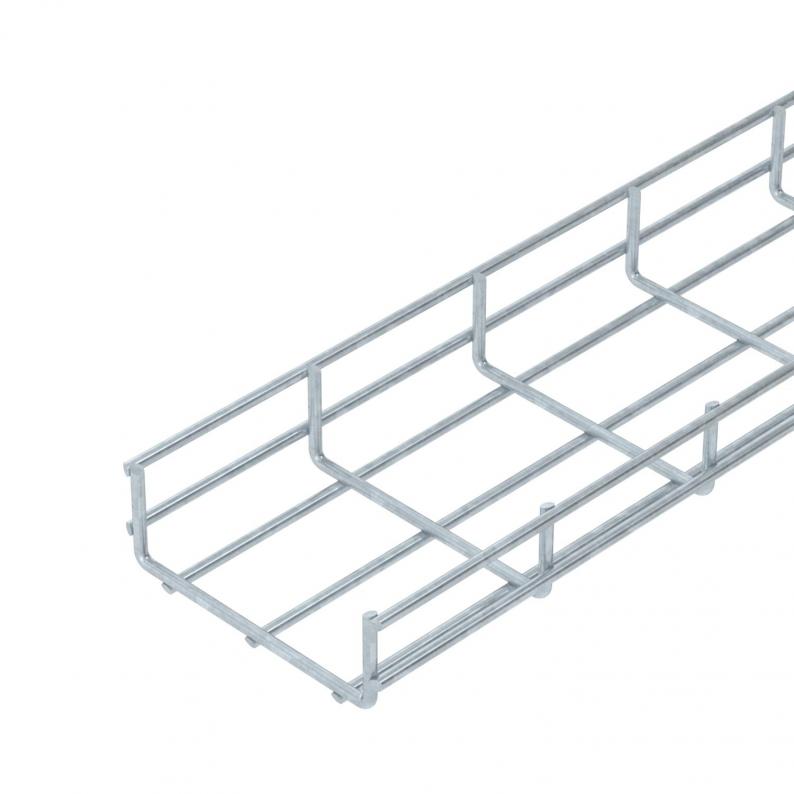

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Die Maschenweite beträgt 50 x 100 mm.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | geschraubt |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 4,2876 kg CO2e / 1 Meter |

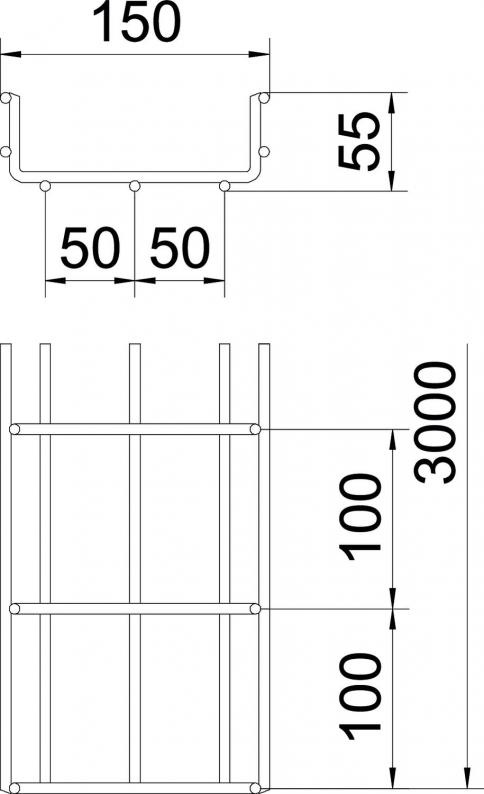

| Dimension | 55x150x3000 |
| Draht-Durchmesser | 6 mm |
| Farbe | zink |
| Nutzquerschnitt | 63 cm² |
| Nutzquerschnitt | 6300 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Werkstoff | Stahl |
Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 150 mm |
Belastungen
| Stützabstand 1,0m | 2 kN/m |
|---|---|
| Stützabstand 1,5m | 1,15 kN/m |
| Stützabstand 2,0m | 0,75 kN/m |
| Stützabstand 2,5m | 0,5 kN/m |
| Stützabstand 3,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
