Schwere Gitterrinne SGR 55 FT

Schwere Gitterrinne SGR 55 FT

Art.Nr. 6000209 | EAN 4012195651758

Alle Ausführungen anzeigen
Art.Nr. / Typ
Nutzquerschnitt
Breite
Draht-Durchmesser
6 mm
Länge
3000 mm
Höhe
55 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

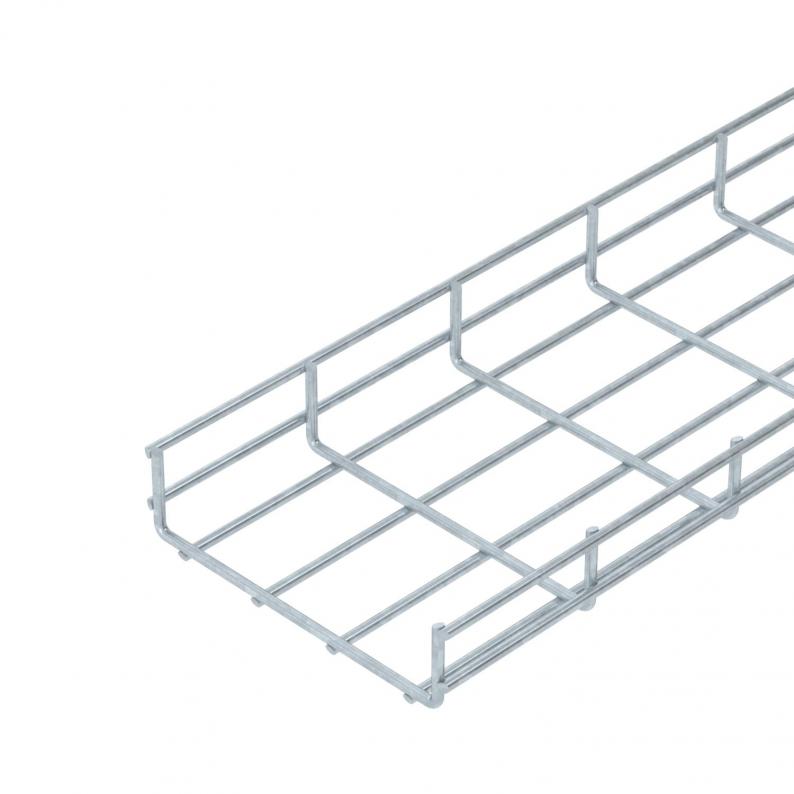

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • Magnetische Schirmdämpfung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Gitterrinne, Seitenhöhe 55 mm

Technische Daten

Technische Daten

Art des Verbinders Kabeltragsystemgeschraubt
Ausführung Verbinderohne Verbinder
Belastungstesttyp nach IEC 61537Typ II
CO2 Fußabdruck (GWP) Cradle-to-Gate4,9418 kg CO2e / 1 Meter

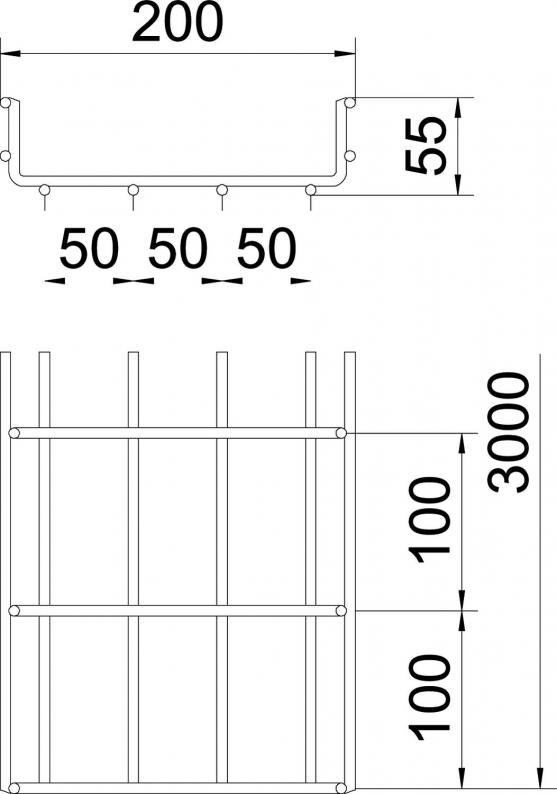

Dimension55x200x3000
Draht-Durchmesser6 mm
Farbezink
Nutzquerschnitt87 cm²
Nutzquerschnitt8700 mm²
Oberflächetauchfeuerverzinkt
ProfilformU-Form
WerkstoffStahl

Abmessungen

Breite200 mm
Höhe55 mm
Länge3000 mm
Maß B200 mm

Belastungen

Stützabstand 1,0m2 kN/m
Stützabstand 1,5m1,15 kN/m
Stützabstand 2,0m0,75 kN/m
Stützabstand 2,5m0,5 kN/m
Stützabstand 3,0m0,4 kN/m
Belastungsdiagramm Gitterrinne Typ SGR 55

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)

Zubehör

Systemzubehör
Montagezubehör
Typ
GUV 6 FT

kl. VKE: 20 Stück

Art.Nr. 6052650

Deckel, ungelocht DD
Typ
DRLU 200 DD

kl. VKE: 3 m

Ausführungen

Nutzquerschnitt
Breite
SGR 55 100 FT
Art.Nr.
6000122
Draht-Durchmesser
6 mm
Nutzquerschnitt
40 cm²
Länge
3000 mm
Höhe
55 mm
Breite
100 mm
SGR 55 150 FT
Art.Nr.
6000190
Breite
150 mm
Nutzquerschnitt
63 cm²
Länge
3000 mm
Höhe
55 mm
Draht-Durchmesser
6 mm
SGR 55 200 FT
Art.Nr.
6000209
Nutzquerschnitt
87 cm²
Draht-Durchmesser
6 mm
Breite
200 mm
Länge
3000 mm
Höhe
55 mm
SGR 55 300 FT
Art.Nr.
6000331
Nutzquerschnitt
129 cm²
Höhe
55 mm
Breite
300 mm
Länge
3000 mm
Draht-Durchmesser
6 mm
SGR 55 400 FT
Art.Nr.
6000451
Nutzquerschnitt
175 cm²
Höhe
55 mm
Länge
3000 mm
Breite
400 mm
Draht-Durchmesser
6 mm
SGR 55 500 FT
Art.Nr.
6000515
Breite
500 mm
Nutzquerschnitt
220 cm²
Länge
3000 mm
Höhe
55 mm
Draht-Durchmesser
6 mm
SGR 55 600 FT
Art.Nr.
6000775
Länge
3000 mm
Höhe
55 mm
Breite
600 mm
Nutzquerschnitt
265 cm²
Draht-Durchmesser
6 mm
