Schwere Gitterrinne SGR 55 G
Typ SGR 55 100 G
|Art.Nr. 6005470
|EAN 4012196397778
Art.Nr. / Typ
Länge
Breite
Höhe
Nutzquerschnitt
Draht-Durchmesser
Funktionserhalt
nein
kl. VKE: 3 m
3m
m
Beschreibung

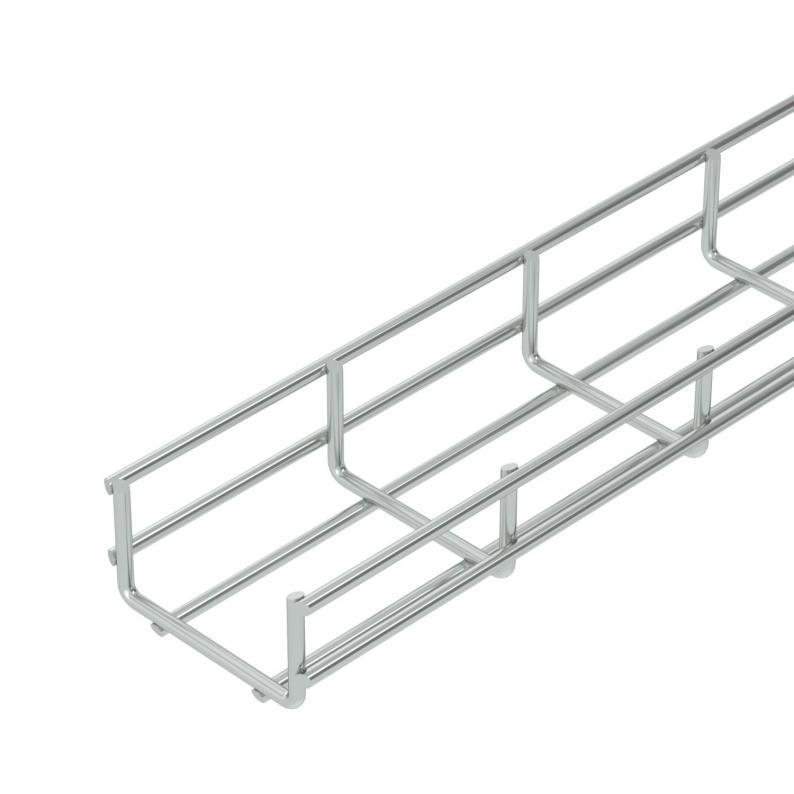

Gitterrinne aus punktgeschweißten Stahldrähten mit der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Die Maschenweite beträgt 50 x 100 mm.
Ausführung in Edelstahl auf Anfrage.
Technische Daten

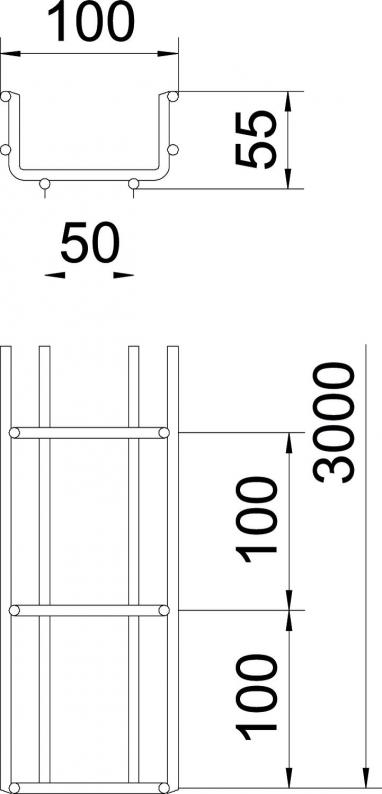

Abmessungen
| Länge | 3000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 55 mm |
| Maß B | 100 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Weitspann-Ausführung | nein |
| Nutzquerschnitt | 40 cm² |
| Rostfreier Stahl, gebeizt | nein |
| Nutzquerschnitt | 4000 mm² |
| Profilform | U-Form |
| Draht-Durchmesser | 6 mm |
| Dimension | 55x100x3000 |
| Oberfläche | galvanisch verzinkt |
| Werkstoff | Stahl |
| Farbe | zink |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Art des Verbinders Kabeltragsystem | geschraubt |
Belastungen
| Stützabstand 1,0m | 2 kN/m |
|---|---|
| Stützabstand 1,5m | 1,15 kN/m |
| Stützabstand 2,0m | 0,75 kN/m |
| Stützabstand 3,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Umweltdaten
3,2694 kg CO2e / 1 MeterCO2 Fußabdruck (GWP) Cradle-to-Gate
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,2694 kg CO2e / 1 Meter |
|---|
| EPD Verified | Ja |
|---|---|
| Einheitenbasis EPD | 1 lfm. + Montagesystem |
| EPD GWP (außerhalb der Systemgrenzen) | 18.83 kg CO₂e |
| EPD GWP (Entsorgungsphase) | 1.97 kg CO₂e |
| EPD GWP (Herstellungsphase) | 81.32 kg CO₂e |
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (3)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Höhe
Funktionserhalt
Nutzquerschnitt
Draht-Durchmesser
Art.Nr.
SGR 55 100 G
3000
100
55
nein
40
6
6005470
SGR 55 150 G
3000
150
55
nein
63
6
6005472
SGR 55 200 G
3000
200
55
nein
87
6
6005474

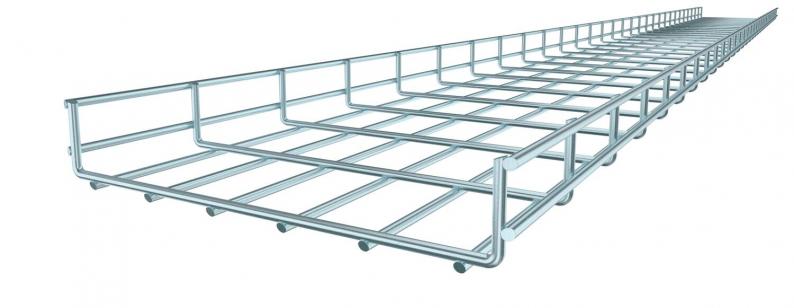

SGR 55 300 G
3000
300
55
nein
129
6
6005476
SGR 55 400 G
3000
400
55
nein
175
6
6005478
SGR 55 500 G
3000
500
55
nein
220
6
6005480
SGR 55 600 G
3000
600
55
nein
265
6
6005482
Breite
Nutzquerschnitt
SGR 55 100 G
Art.Nr.
6005470
Länge
3000
Breite
100
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
40
Draht-Durchmesser
6
SGR 55 150 G
Art.Nr.
6005472
Länge
3000
Breite
150
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
63
Draht-Durchmesser
6
SGR 55 200 G
Art.Nr.
6005474
Länge
3000
Breite
200
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
87
Draht-Durchmesser
6
SGR 55 300 G
Art.Nr.
6005476
Länge
3000
Breite
300
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
129
Draht-Durchmesser
6
SGR 55 400 G
Art.Nr.
6005478
Länge
3000
Breite
400
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
175
Draht-Durchmesser
6
SGR 55 500 G
Art.Nr.
6005480
Länge
3000
Breite
500
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
220
Draht-Durchmesser
6
SGR 55 600 G
Art.Nr.
6005482
Länge
3000
Breite
600
Höhe
55
Funktionserhalt
nein
Nutzquerschnitt
265
Draht-Durchmesser
6
