Stielausleger AS 30
Stielausleger AS 30
Typ AS 30 21 FT | OBO Art.Nr. 6419382 | EAN 4012195873242
Art.Nr. / Typ
Breite
F in kN
3 kN
Länge
41 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

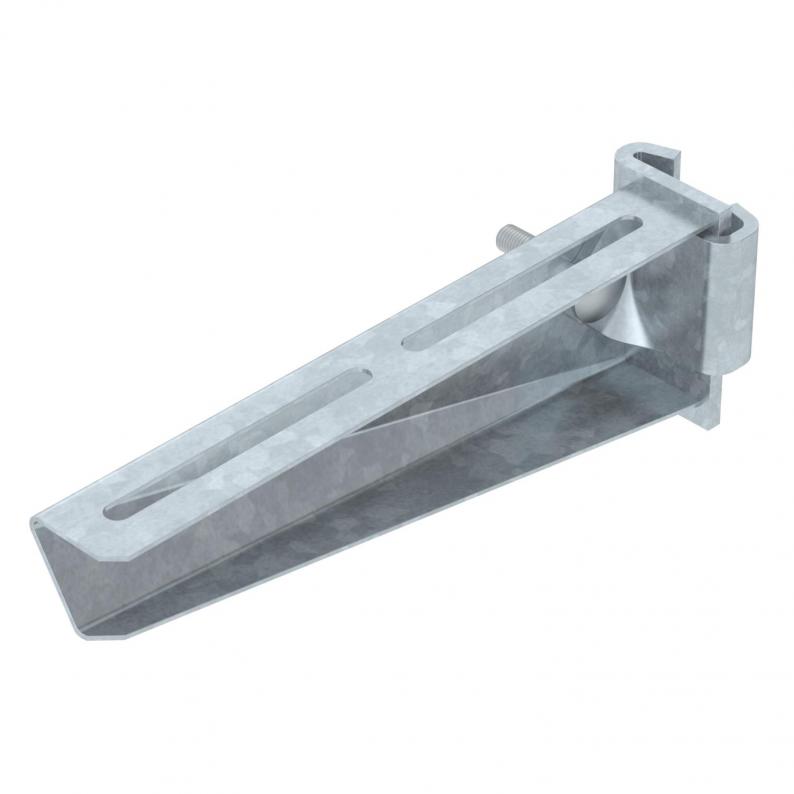

Stielausleger in mittelschwerer Ausführung zur stufenlosen Befestigung am IS 8-Stiel.
Technische Daten
Technische Daten
| Ausführung | Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,169 kg CO2e / 1 Stück |
| Dimension | B210mm |
| F in kN | 3 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |

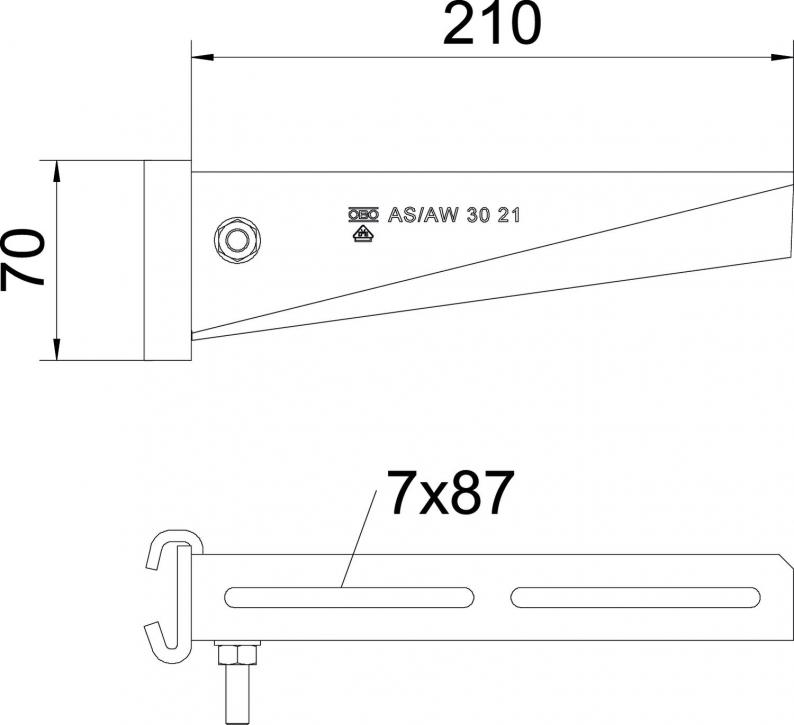

Abmessungen
| Breite | 210 mm |
|---|---|
| Höhe | 70 mm |
| Länge | 41 mm |
| Maß A | 41 mm |
| Maß B | 210 mm |
| Maß H | 70 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
F in kN
Breite
Länge
OBO Art.Nr.
AS 30 11 FT
3 kN
110 mm
41 mm
6419370
AS 30 21 FT
3 kN
210 mm
41 mm
6419382
AS 30 31 FT
3 kN
310 mm
41 mm
6419388
AS 30 41 FT
3 kN
410 mm
41 mm
6419394
AS 30 51 FT
3 kN
510 mm
41 mm
6419400
AS 30 61 FT
3 kN
610 mm
41 mm
6419412
AS 30 71 FT
3 kN
710 mm
41 mm
6419418
Breite
AS 30 11 FT
OBO Art.Nr.
6419370
F in kN
3 kN
Breite
110 mm
Länge
41 mm
AS 30 21 FT
OBO Art.Nr.
6419382
F in kN
3 kN
Breite
210 mm
Länge
41 mm
AS 30 31 FT
OBO Art.Nr.
6419388
F in kN
3 kN
Breite
310 mm
Länge
41 mm
AS 30 41 FT
OBO Art.Nr.
6419394
Länge
41 mm
Breite
410 mm
F in kN
3 kN
AS 30 51 FT
OBO Art.Nr.
6419400
Länge
41 mm
Breite
510 mm
F in kN
3 kN
AS 30 61 FT
OBO Art.Nr.
6419412
Breite
610 mm
Länge
41 mm
F in kN
3 kN
AS 30 71 FT
OBO Art.Nr.
6419418
F in kN
3 kN
Breite
710 mm
Länge
41 mm
