Stielausleger AS 55
Stielausleger AS 55
Typ AS 55 31 FT | OBO Art.Nr. 6419292 | EAN 4012195872924
Art.Nr. / Typ
Breite
Länge
41 mm
F in kN
5,5 kN
kl. VKE: 1 Stück
1Stück
Beschreibung

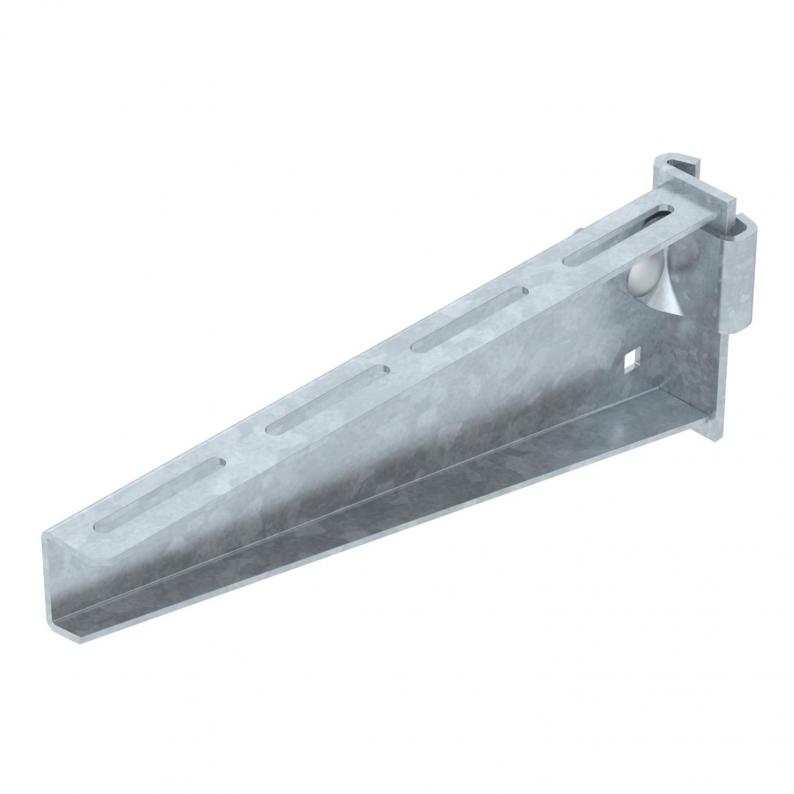

Stielausleger in schwerer Ausführung zur stufenlosen Befestigung am IS 8-Stiel.
Technische Daten
Technische Daten
| Ausführung | Stielausleger |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,1273 kg CO2e / 1 Stück |
| Dimension | B310mm |
| F in kN | 5,5 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Werkstoff | Stahl |

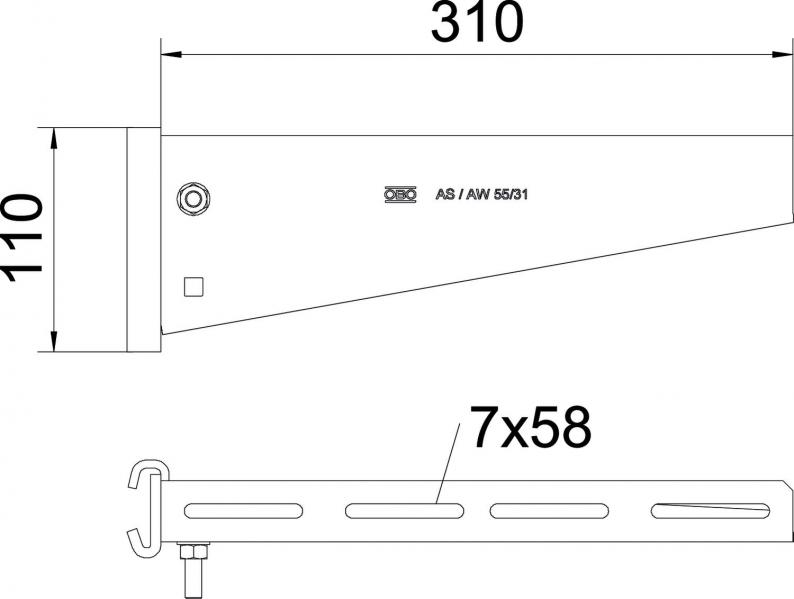

Abmessungen
| Breite | 310 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 41 mm |
| Maß A | 41 mm |
| Maß B | 310 mm |
| Maß H | 110 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Artikel
Typ
OBO Art.Nr.
Menge
Ausführungen
Typ
Länge
Breite
F in kN
OBO Art.Nr.
AS 55 21 FT
41 mm
210 mm
5,5 kN
6419286
AS 55 31 FT
41 mm
310 mm
5,5 kN
6419292
AS 55 41 FT
41 mm
410 mm
5,5 kN
6419298
AS 55 51 FT
41 mm
510 mm
5,5 kN
6419304
AS 55 61 FT
41 mm
610 mm
5,5 kN
6419316
AS 55 71 FT
41 mm
710 mm
5,5 kN
6419322
AS 55 81 FT
41 mm
810 mm
5,5 kN
6419328
AS 55 91 FT
41 mm
910 mm
5,5 kN
6419334
AS 55 101 FT
41 mm
1010 mm
5,5 kN
6419340
