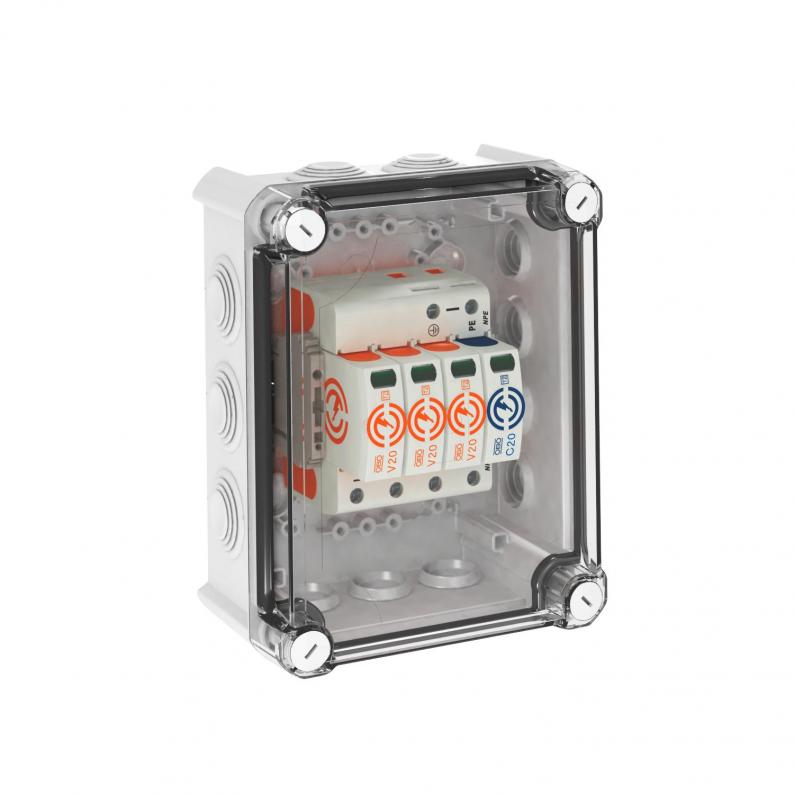

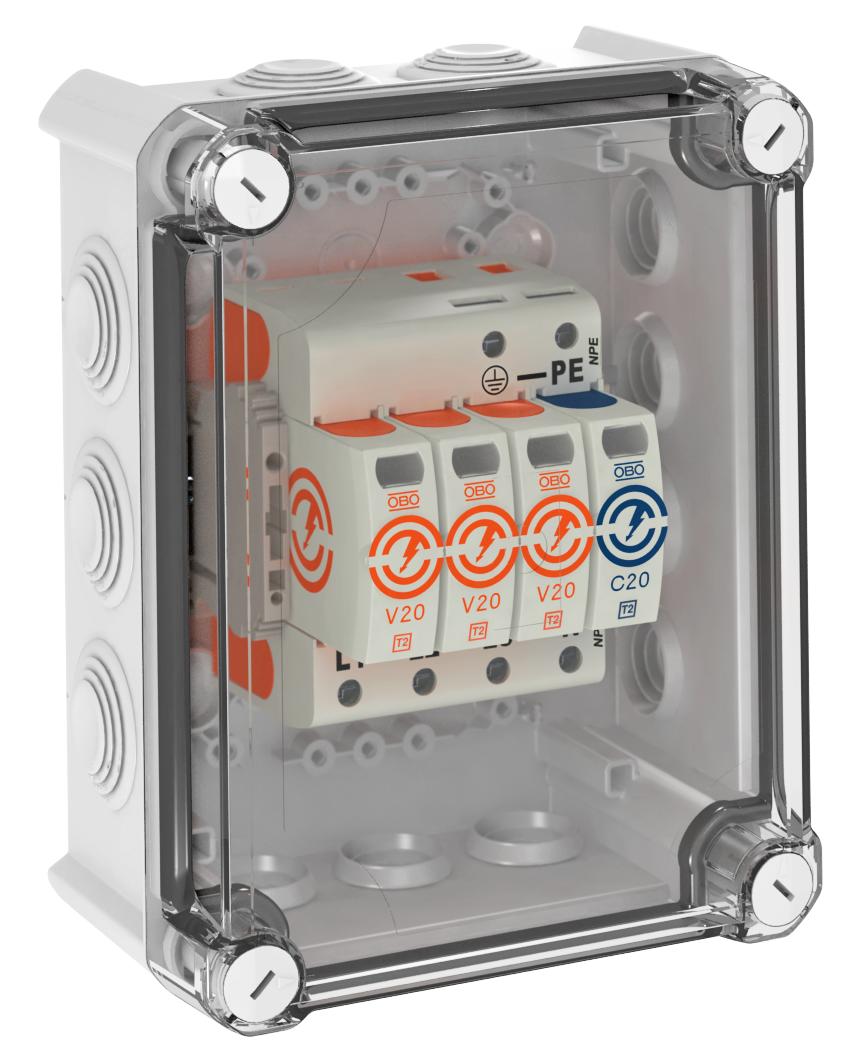

Systemlösung Überspannungsableiter V20 im Gehäuse, 3-polig + NPE 280 V
Typ VG-V20-3+NPE-280
|Art.Nr. 5095383
|EAN 4012196423200
Art.Nr. / Typ
5095383 / VG-V20-3+NPE-280
Schutzart
IP66
Ausführung der Pole
3+N/PE
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
Überspannungsableiter Typ 2 nach DIN EN 61643-11
• Ideal für den Schutz von Wallboxen und daran angeschlossenen Fahrzeugen
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Kompletteinheit, vormontiert und anschlussfertig im Polycarbonat Gehäuse (IP66)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
Anwendung: AC-Ladeeinrichtung bis 22kW, Potentialausgleich in Haupt- und Unterverteilungen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
• Ideal für den Schutz von Wallboxen und daran angeschlossenen Fahrzeugen
• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Kompletteinheit, vormontiert und anschlussfertig im Polycarbonat Gehäuse (IP66)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
Anwendung: AC-Ladeeinrichtung bis 22kW, Potentialausgleich in Haupt- und Unterverteilungen.
Bei Gefahr von Kondenswasserbildung durch Wind, Eis, Temperatur oder Sonne sind ggf. zusätzliche Maßnahmen erforderlich!
Technische Daten
Technische Daten
| Netzform | sonstige |
|---|---|
| Signalisierung am Gerät | optisch |
| Schutzart | IP66 |
| Höchste Dauerspannung (L-N) | 280 V |
| Höchste Dauerspannung (N-PE) | 255 V |
| Nennableitstoßstrom (8/20 µs) [L-N] | 20 kA |
| Nennableitstoßstrom (8/20 µs) [N-PE] | 40 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [L-N] | 40 kA |
| Fernsignalisierung | nein |
| Prüfklasse Typ 2 | ja |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Integrierte Vorsicherung | nein |
| Schutzpegel [L-N] | ≤1,3 |
| Höchste Dauerspannung AC | 280 V |
| Höchste Dauerspannung DC | 350 V |
| Nennableitstoßstrom (8/20 µs) | 20 kA |
| Ausführung der Pole | 3+N/PE |
| Montageart | vormontiert im Gehäuse |
| Max. netzseitiger Überstromschutz | 160 A gL/gG |
| Restspannung [L-N] @ 5 kA | 0,9 kV |
| Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz | 50 kA eff |
| Restspannung [L-N] @ 1 kA | 0,7 kV |
| TOV-Spannung [L-N] - withstand mode - 5 s | 335 V |
| TOV-Spannung [L-N] - fail safe mode - 120 min | 440 V |
| TOV-Spannung [N-PE] - withstand mode - 200 ms | 1200 V |
| SPD nach UL 1449 | Type 4 |
| Mindestabstand | 1,5 mm |
| Zulassungen | UL, ÖVE |
| Leiterquerschnitt flexibel (feindrähtig) max. | 2 AWG |
| Kurzschlussfest | ja |
| Betriebstemperatur min. | -40 °C |
| Betriebstemperatur max. | 80 °C |
| Drehmoment | 4 Nm |
| SPD nach IEC 61643-1 | class II |
| SPD nach EN 61643-11 | Typ 2 |
| Maximaler Ableitstoßstrom (8/20 μs) | 40 kA |
| Folgestromlöschvermögen (eff) [N-PE] | 0,1 kA |
| Ansprechzeit | <25 ns |
| Maximale Vorsicherung | 160 A |
| Temperatureinsatzbereich min. | -40 °C |
| Temperatureinsatzbereich max. | 80 °C |
| Dimension | 280V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 3,9281 kg CO2e / 1 Stück |
Anschlussmöglichkeiten
| Leiterquerschnitt flexibel (feindrähtig) min. | 1,5 mm² |
|---|---|
| Leiterquerschnitt flexibel (feindrähtig) max. | 35 mm² |
| Anschlussquerschnitt FM-Klemmen min. | 0,5 mm² |
| Anschlussquerschnitt FM-Klemmen max. | 1,5 mm² |
| Anschlussquerschnitt FM-Klemmen min. | 21 AWG |
| Anschlussquerschnitt FM-Klemmen max. | 16 AWG |
| Ableitstoßstrom (8/20 µs) [gesamt] | 60 kA |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 1,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 16 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 2 AWG |
