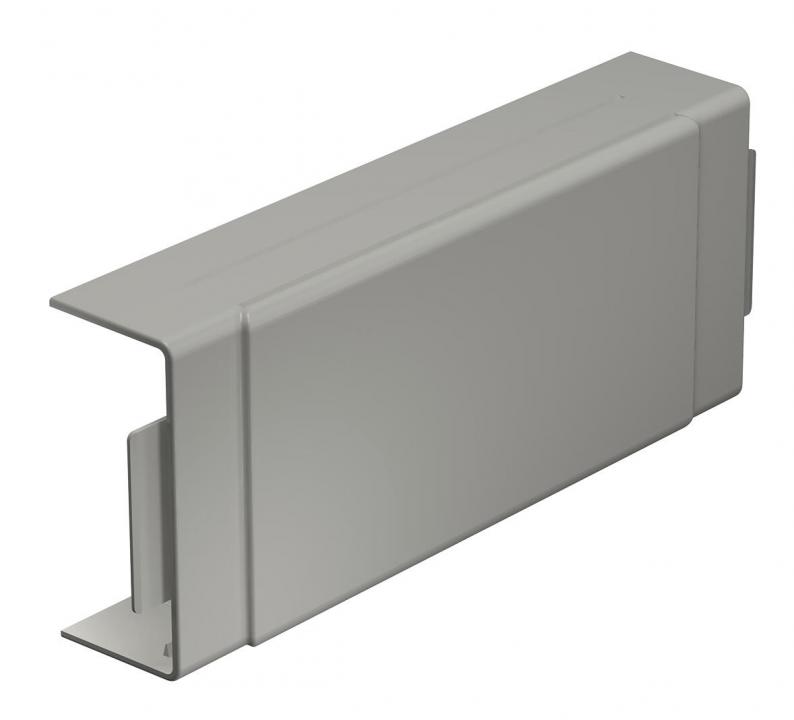

T- und Kreuzstückhaube, für Kanal Typ WDK 40090
T- und Kreuzstückhaube, für Kanal Typ WDK 40090
Art.Nr. 6023142 | EAN 4012196024551
Art.Nr. / Typ
Farbe
Maß H
90 mm
Maß b
91 mm
Maß a
230 mm
kl. VKE: 2 Stück
2Stück
Beschreibung
T- und Kreuzstückhaube zur Richtungsänderung der WDK-Kanäle. Das Formteil ist für den Anschluss unterschiedlicher Kanalquerschnitte seitlich vorperforiert.
Technische Daten
Technische Daten
| Antibakterielle Behandlung | nein |
|---|---|
| Ausführung | Haubenformteil |
| Befestigungsart | aufrastbar |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3419 kg CO2e / 1 Stück |
| Dimension | 40x90mm |
| Farbe | steingrau; RAL 7030 |
| Funktionserhalt | nein |
| für Kanal-Abmessung | 40 x 90 |
| Kanaltiefe | 40 mm |
| Schutzart | IP30 |
| Schutzgrad IK-Code | IK04 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |
Abmessungen
| Breite | 90 mm |
|---|---|
| Höhe | 40 mm |
| Länge | 230 mm |
| Maß a | 230 mm |
| Maß b | 91 mm |
| Maß H | 90 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß H
Farbe
Maß b
Maß a
Art.Nr.
WDK HK40090GR
90 mm
steingrau; RAL 7030
91 mm
230 mm
6023142
WDK HK40090CW
90 mm
cremeweiß; RAL 9001
91 mm
230 mm
6162010
WDK HK40090LGR
90 mm
lichtgrau; RAL 7035
91 mm
230 mm
6182933
WDK HK40090RW
90 mm
reinweiß; RAL 9010
91 mm
230 mm
6192564
