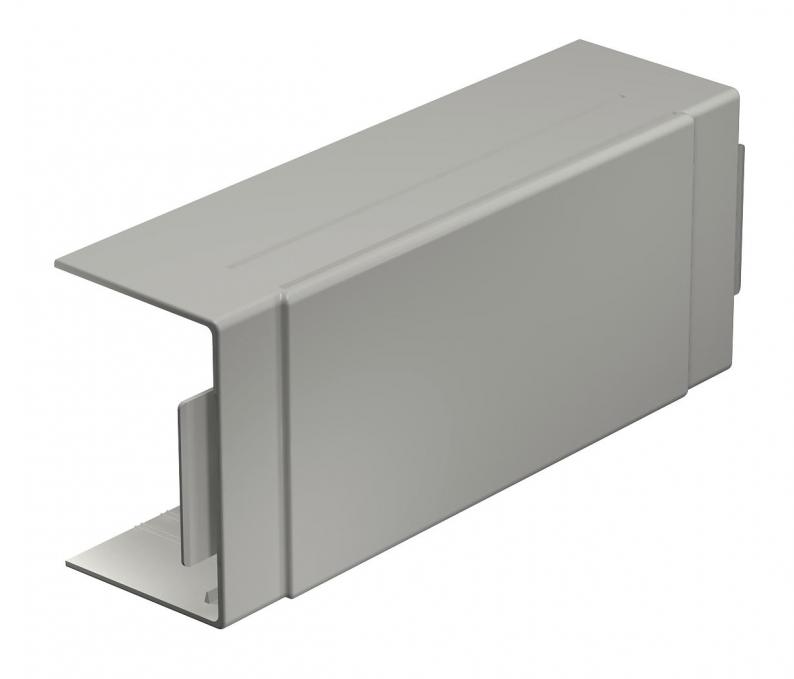

T- und Kreuzstückhaube, für Kanal Typ WDK 60090
T- und Kreuzstückhaube, für Kanal Typ WDK 60090
Art.Nr. 6023002 | EAN 4012196023837
Art.Nr. / Typ
Farbe
Maß a
230 mm
Maß H
90 mm
Maß b
94 mm
kl. VKE: 2 Stück
2Stück
Beschreibung
T- und Kreuzstückhaube zur Richtungsänderung der WDK-Kanäle. Das Formteil ist für den Anschluss unterschiedlicher Kanalquerschnitte seitlich vorperforiert.
Technische Daten
Technische Daten
| Antibakterielle Behandlung | nein |
|---|---|
| Ausführung | Haubenformteil |
| Befestigungsart | aufrastbar |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,4383 kg CO2e / 1 Stück |
| Dimension | 60x90mm |
| Farbe | steingrau; RAL 7030 |
| Funktionserhalt | nein |
| für Kanal-Abmessung | 60 x 90 |
| Schutzart | IP30 |
| Schutzgrad IK-Code | IK04 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |
Abmessungen
| Breite | 94 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 230 mm |
| Maß a | 230 mm |
| Maß b | 94 mm |
| Maß H | 90 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß a
Maß H
Maß b
Farbe
Art.Nr.
WDK HK60090GR
230 mm
90 mm
94 mm
steingrau; RAL 7030
6023002
WDK HK60090CW
230 mm
90 mm
94 mm
cremeweiß; RAL 9001
6162215
WDK HK60090LGR
230 mm
90 mm
94 mm
lichtgrau; RAL 7035
6183026
WDK HK60090RW
230 mm
90 mm
94 mm
reinweiß; RAL 9010
6192629
Farbe
WDK HK60090GR
Art.Nr.
6023002
Maß a
230 mm
Maß H
90 mm
Maß b
94 mm
Farbe
steingrau; RAL 7030
WDK HK60090CW
Art.Nr.
6162215
Maß H
90 mm
Farbe
cremeweiß; RAL 9001
Maß a
230 mm
Maß b
94 mm
WDK HK60090LGR
Art.Nr.
6183026
Maß H
90 mm
Farbe
lichtgrau; RAL 7035
Maß b
94 mm
Maß a
230 mm
WDK HK60090RW
Art.Nr.
6192629
Maß H
90 mm
Maß a
230 mm
Farbe
reinweiß; RAL 9010
Maß b
94 mm
