T- und Kreuzstückhaube, für Kanal Typ WDK 60170

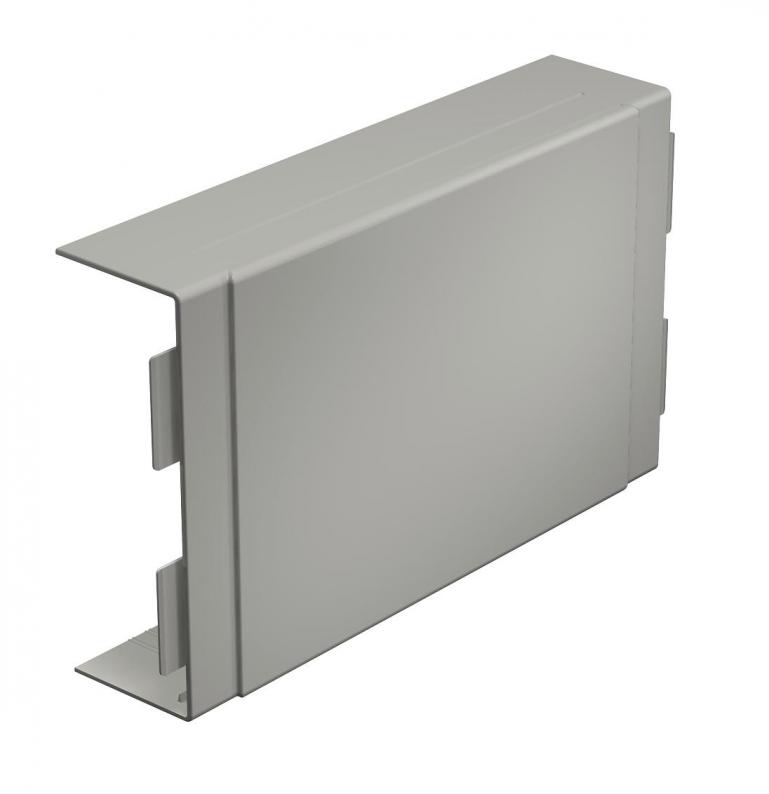

T- und Kreuzstückhaube, für Kanal Typ WDK 60170
Art.Nr. 6023061 | EAN 4012196024193
Art.Nr. / Typ
Farbe
Maß H
170 mm
Maß a
291 mm
Maß b
66 mm
kl. VKE: 2 Stück
2Stück
Beschreibung
T- und Kreuzstückhaube zur Richtungsänderung der WDK-Kanäle. Das Formteil ist für den Anschluss unterschiedlicher Kanalquerschnitte seitlich vorperforiert.
Technische Daten
Technische Daten
| Antibakterielle Behandlung | nein |
|---|---|
| Ausführung | Haubenformteil |
| Befestigungsart | aufrastbar |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,678 kg CO2e / 1 Stück |
| Dimension | 60x170mm |
| Farbe | steingrau; RAL 7030 |
| Funktionserhalt | nein |
| für Kanal-Abmessung | 60 x 170 |
| Schutzart | IP30 |
| Schutzgrad IK-Code | IK04 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |
Abmessungen
| Breite | 170 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 291 mm |
| Maß a | 291 mm |
| Maß b | 66 mm |
| Maß H | 170 mm |
Downloads
0 ausgewählt
Datenblatt (2)
Kataloge & Broschüren (1)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Farbe
Maß H
Maß a
Maß b
Art.Nr.
WDK HK60170GR
steingrau; RAL 7030
170 mm
291 mm
66 mm
6023061
WDK HK60170CW
cremeweiß; RAL 9001
170 mm
291 mm
66 mm
6162258
WDK HK60170LGR
lichtgrau; RAL 7035
170 mm
291 mm
66 mm
6183069
WDK HK60170RW
reinweiß; RAL 9010
170 mm
291 mm
66 mm
6192661
