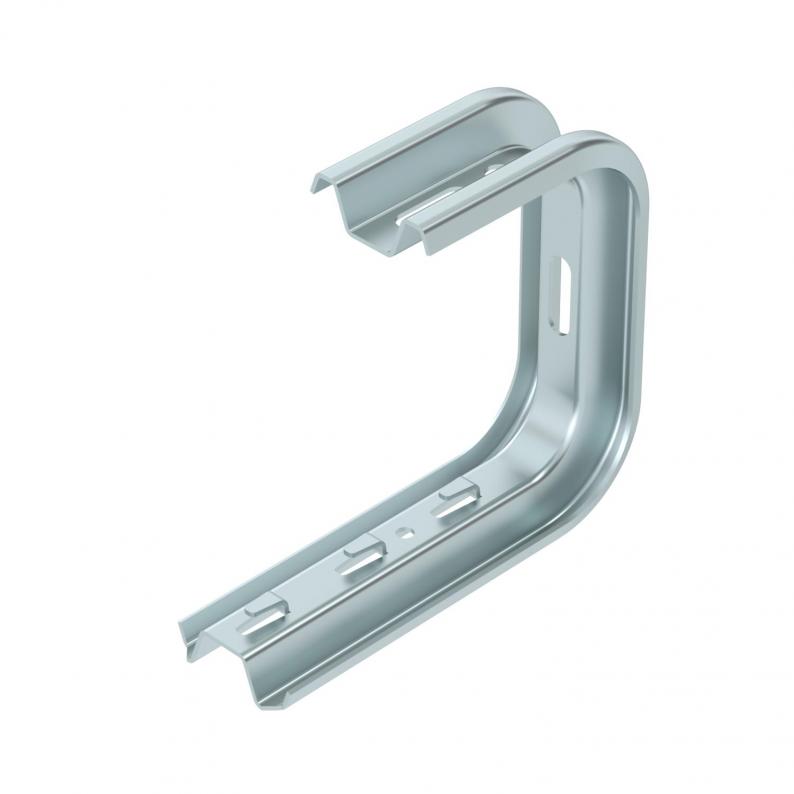

TP-Wand- und Deckenbügel FS
Art.Nr. 6365914 | EAN 4012196042609
Art.Nr. / Typ
für Breite max.
F in kN Wand
F in kN Decke
Breite
Farbe
zink
Höhe
60 mm
kl. VKE: 6 Stück
6Stück
Beschreibung
TP-Wand- und Deckenbügel mit Klemmlaschen für die schraubenlose Gitterrinnenbefestigung.
Technische Daten
Technische Daten
| Ausführung | Abhängebügel (C-Bügel) |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,3857 kg CO2e / 1 Stück |
| Dimension | B195mm |
| F in kN Decke | 0,95 kN |
| F in kN Wand | 1,05 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| für Breite max. | 150 mm |
| für Breite min. | 150 |
| Geeignet für Gitterrinne | ja |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | nein |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |

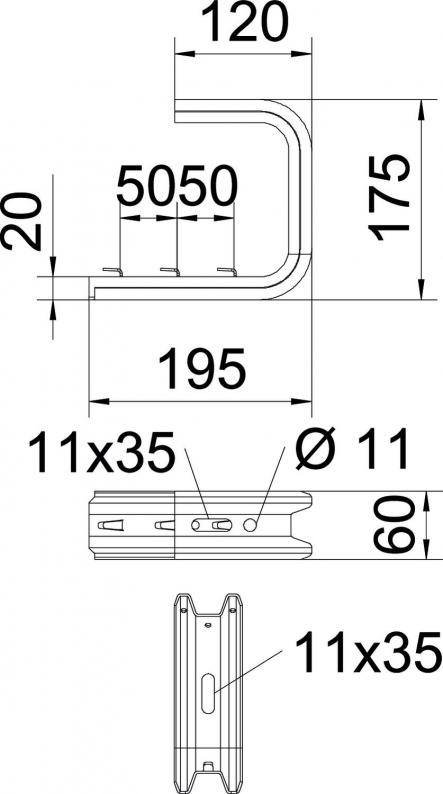

Abmessungen
| Breite | 195 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 175 mm |
| Maß B | 195 mm |
| Maß L | 100 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
für Breite max.
F in kN Wand
Farbe
F in kN Decke
Breite
Höhe
Art.Nr.
TPDG 145 FS
100 mm
1,4 kN
zink
1,3 kN
145 mm
60 mm
6365906
TPDG 195 FS
150 mm
1,05 kN
zink
0,95 kN
195 mm
60 mm
6365914
TPDG 245 FS
200 mm
0,87 kN
zink
0,8 kN
245 mm
60 mm
6365922
TPDG 345 FS
300 mm
0,55 kN
zink
0,5 kN
345 mm
60 mm
6365949
für Breite max.
F in kN Wand
F in kN Decke
Breite
TPDG 145 FS
Art.Nr.
6365906
für Breite max.
100 mm
F in kN Wand
1,4 kN
Farbe
zink
F in kN Decke
1,3 kN
Breite
145 mm
Höhe
60 mm
TPDG 195 FS
Art.Nr.
6365914
Höhe
60 mm
Breite
195 mm
F in kN Wand
1,05 kN
Farbe
zink
für Breite max.
150 mm
F in kN Decke
0,95 kN
TPDG 245 FS
Art.Nr.
6365922
für Breite max.
200 mm
Höhe
60 mm
F in kN Decke
0,8 kN
Farbe
zink
F in kN Wand
0,87 kN
Breite
245 mm
TPDG 345 FS
Art.Nr.
6365949
F in kN Wand
0,55 kN
Breite
345 mm
für Breite max.
300 mm
Farbe
zink
F in kN Decke
0,5 kN
Höhe
60 mm
