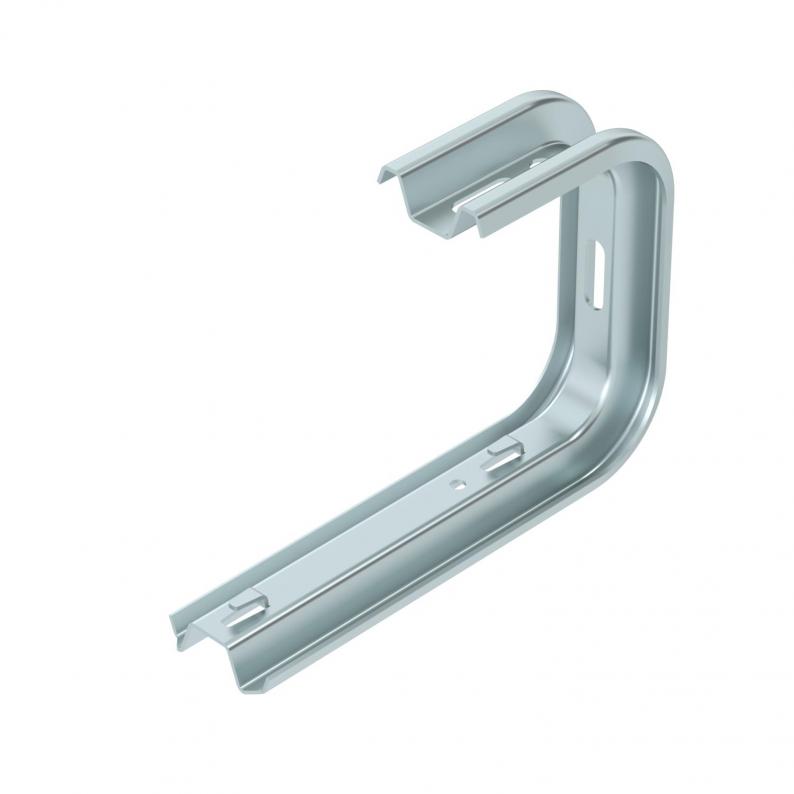

TP-Wand- und Deckenbügel FS
Art.Nr. 6365922 | EAN 4012196511815



Art.Nr. / Typ
F in kN Decke
Breite
für Breite max.
F in kN Wand
Farbe
zink
Höhe
60 mm
kl. VKE: 5 Stück
5Stück
Beschreibung
TP-Wand- und Deckenbügel mit Klemmlaschen für die schraubenlose Gitterrinnenbefestigung.
Technische Daten
Technische Daten
Ausführung | Abhängebügel (C-Bügel) |
---|---|
CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,544 kg CO2e / 1 Stück |
Dimension | B245mm |
F in kN Decke | 0,8 kN |
F in kN Wand | 0,87 kN |
Farbe | zink |
Funktionserhalt | nein |
für Breite max. | 200 mm |
für Breite min. | 200 |
Geeignet für Gitterrinne | ja |
Geeignet für Kabelleiter | nein |
Geeignet für Kabelrinne | nein |
Oberfläche | bandverzinkt |
Werkstoff | Stahl |

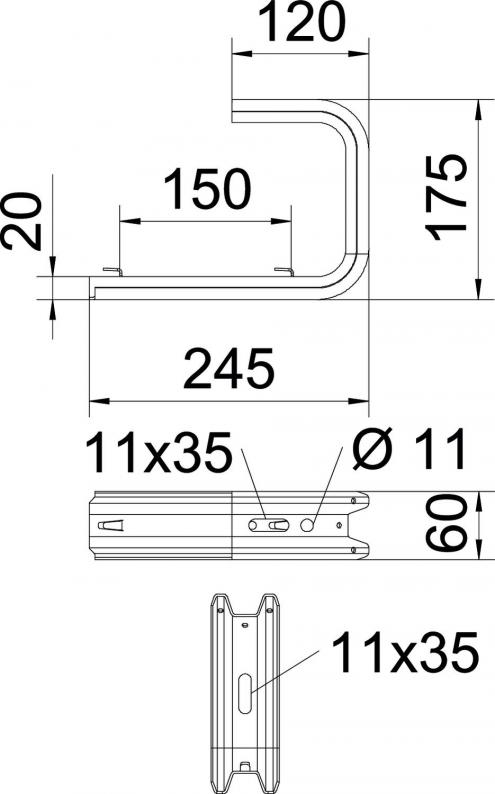

Abmessungen
Breite | 245 mm |
---|---|
Höhe | 60 mm |
Länge | 175 mm |
Maß B | 245 mm |
Maß L | 150 mm |


Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung

Zulässige Auslegerbelastung in kN ohne Mannlast

Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
F in kN Decke
Farbe
Breite
für Breite max.
Höhe
F in kN Wand
Art.Nr.
TPDG 145 FS
1,3 kN
zink
145 mm
100 mm
60 mm
1,4 kN
6365906
TPDG 195 FS
0,95 kN
zink
195 mm
150 mm
60 mm
1,05 kN
6365914
TPDG 245 FS
0,8 kN
zink
245 mm
200 mm
60 mm
0,87 kN
6365922
TPDG 345 FS
0,5 kN
zink
345 mm
300 mm
60 mm
0,55 kN
6365949
F in kN Decke
Breite
für Breite max.
F in kN Wand
TPDG 145 FS
Art.Nr.
6365906
F in kN Decke
1,3 kN
Farbe
zink
Breite
145 mm
für Breite max.
100 mm
Höhe
60 mm
F in kN Wand
1,4 kN
TPDG 195 FS
Art.Nr.
6365914
für Breite max.
150 mm
Farbe
zink
F in kN Wand
1,05 kN
Höhe
60 mm
Breite
195 mm
F in kN Decke
0,95 kN
TPDG 245 FS
Art.Nr.
6365922
F in kN Wand
0,87 kN
Farbe
zink
F in kN Decke
0,8 kN
Höhe
60 mm
für Breite max.
200 mm
Breite
245 mm
TPDG 345 FS
Art.Nr.
6365949
Höhe
60 mm
Farbe
zink
für Breite max.
300 mm
Breite
345 mm
F in kN Wand
0,55 kN
F in kN Decke
0,5 kN
