TP-Wand- und Deckenbügel FS
TP-Wand- und Deckenbügel FS
Art.Nr. 6363822 | EAN 4012196198733
Art.Nr. / Typ
F in kN Decke
für Breite max.
Breite
F in kN Wand
Farbe
zink
Höhe
60 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
TP-Wand- und Deckenbügel für die universelle Bauwerksbefestigung.
Technische Daten
Technische Daten
| Ausführung | Abhängebügel (C-Bügel) |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,8615 kg CO2e / 1 Stück |
| Dimension | B345mm |
| F in kN Decke | 0,5 kN |
| F in kN Wand | 0,55 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| für Breite max. | 300 mm |
| für Breite min. | 300 |
| Geeignet für Gitterrinne | ja |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Oberfläche | bandverzinkt |
| Verstellbar | nein |
| Werkstoff | Stahl |

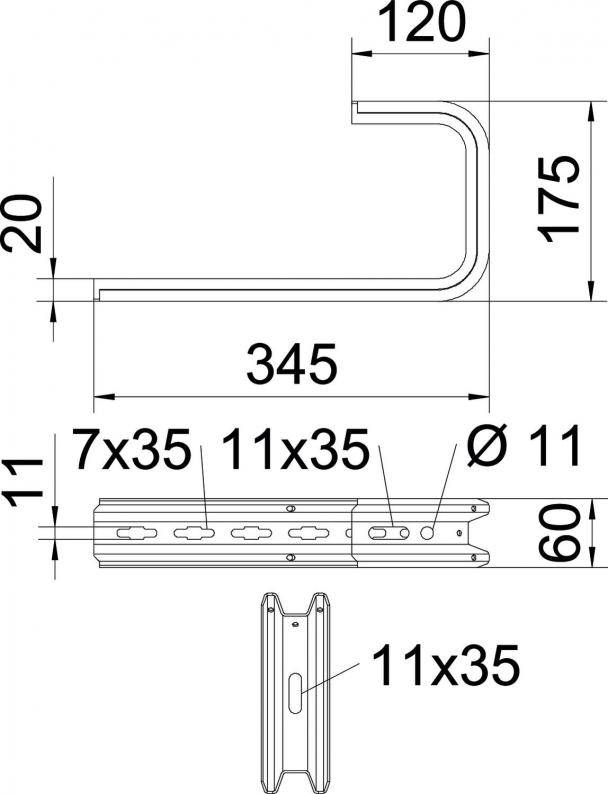

Abmessungen
| Breite | 345 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 345 mm |
| Maß B | 345 mm |
| Maß H | 175 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
F in kN Decke
Höhe
für Breite max.
Breite
F in kN Wand
Art.Nr.
TPD 145 FS
zink
1,3 kN
60 mm
100 mm
145 mm
1,4 kN
6363806
TPD 245 FS
zink
0,8 kN
60 mm
200 mm
245 mm
0,87 kN
6363814
TPD 345 FS
zink
0,5 kN
60 mm
300 mm
345 mm
0,55 kN
6363822
TPD 445 FS
zink
0,35 kN
60 mm
400 mm
445 mm
0,45 kN
6363826
TPD 545 FS
zink
0,25 kN
60 mm
500 mm
545 mm
0,35 kN
6363829
F in kN Decke
für Breite max.
Breite
F in kN Wand
TPD 145 FS
Art.Nr.
6363806
Farbe
zink
F in kN Decke
1,3 kN
Höhe
60 mm
für Breite max.
100 mm
Breite
145 mm
F in kN Wand
1,4 kN
TPD 245 FS
Art.Nr.
6363814
F in kN Wand
0,87 kN
F in kN Decke
0,8 kN
Höhe
60 mm
Farbe
zink
für Breite max.
200 mm
Breite
245 mm
TPD 345 FS
Art.Nr.
6363822
Farbe
zink
für Breite max.
300 mm
Höhe
60 mm
F in kN Decke
0,5 kN
Breite
345 mm
F in kN Wand
0,55 kN
TPD 445 FS
Art.Nr.
6363826
Höhe
60 mm
F in kN Decke
0,35 kN
Farbe
zink
für Breite max.
400 mm
Breite
445 mm
F in kN Wand
0,45 kN
TPD 545 FS
Art.Nr.
6363829
Breite
545 mm
F in kN Decke
0,25 kN
Höhe
60 mm
F in kN Wand
0,35 kN
für Breite max.
500 mm
Farbe
zink
