TP-Wand- und Deckenbügel FT

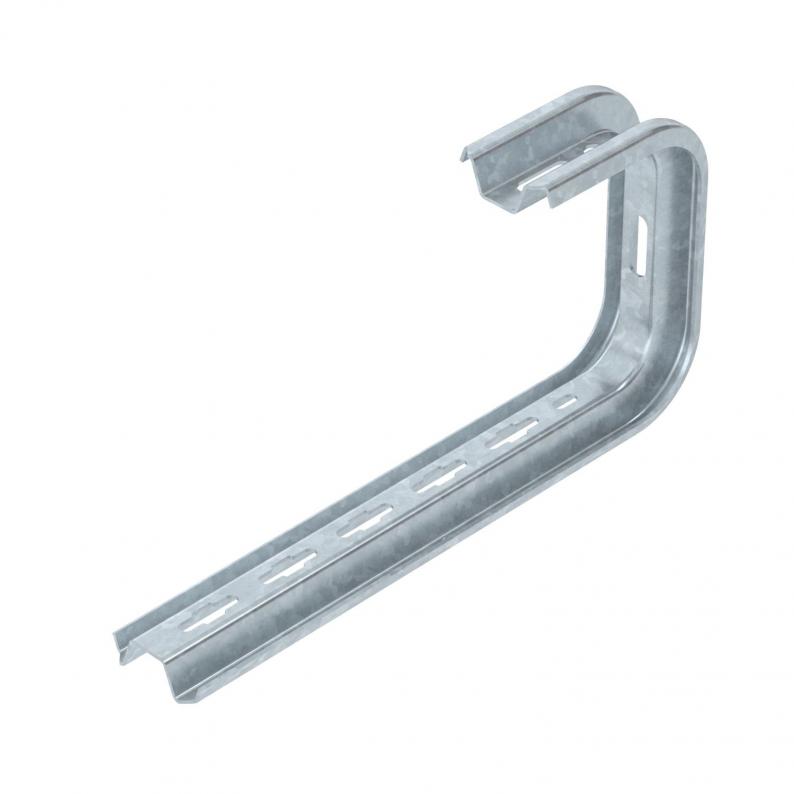

TP-Wand- und Deckenbügel FT
Art.Nr. 6363869 | EAN 4012195076896
Art.Nr. / Typ
Breite
F in kN Decke
für Breite max.
F in kN Wand
Farbe
zink
Höhe
60 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
TP Wand- und Deckenbügel für die universelle Bauwerksbefestigung.
Technische Daten
Technische Daten
| Ausführung | Abhängebügel (C-Bügel) |
|---|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,7466 kg CO2e / 1 Stück |
| Dimension | B345mm |
| F in kN Decke | 0,5 kN |
| F in kN Wand | 0,55 kN |
| Farbe | zink |
| Funktionserhalt | nein |
| für Breite max. | 300 mm |
| für Breite min. | 300 |
| Geeignet für Gitterrinne | ja |
| Geeignet für Kabelleiter | ja |
| Geeignet für Kabelrinne | ja |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
Abmessungen
| Breite | 345 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 345 mm |
| Maß B | 345 mm |
| Maß H | 175 mm |
Durchbiegung der Auslegerspitze bei zulässiger Auslegerbelastung
Zulässige Auslegerbelastung in kN ohne Mannlast
Belastungskurve mit Auslegerlängen in mm
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Farbe
Breite
F in kN Decke
für Breite max.
F in kN Wand
Höhe
Art.Nr.
TPD 145 FT
zink
145 mm
1,3 kN
100 mm
1,4 kN
60 mm
6363861
TPD 245 FT
zink
245 mm
0,8 kN
200 mm
0,87 kN
60 mm
6363865
TPD 345 FT
zink
345 mm
0,5 kN
300 mm
0,55 kN
60 mm
6363869
Breite
F in kN Decke
für Breite max.
F in kN Wand
TPD 145 FT
Art.Nr.
6363861
Farbe
zink
Breite
145 mm
F in kN Decke
1,3 kN
für Breite max.
100 mm
F in kN Wand
1,4 kN
Höhe
60 mm
TPD 245 FT
Art.Nr.
6363865
F in kN Decke
0,8 kN
Breite
245 mm
für Breite max.
200 mm
Höhe
60 mm
F in kN Wand
0,87 kN
Farbe
zink
TPD 345 FT
Art.Nr.
6363869
Höhe
60 mm
Breite
345 mm
F in kN Wand
0,55 kN
für Breite max.
300 mm
F in kN Decke
0,5 kN
Farbe
zink
