Trägerklammer, für Profilschiene CM3518
Trägerklammer, für Profilschiene CM3518
Art.Nr. 1408046 | EAN 4012195126850
Art.Nr. / Typ
Flanschdicke F max.
Flanschdicke F min.
Länge
Maß L
Maß B
39,5 mm
Breite
39,5 mm
Höhe
54,3 mm
kl. VKE: 50 Stück
50Stück
Beschreibung

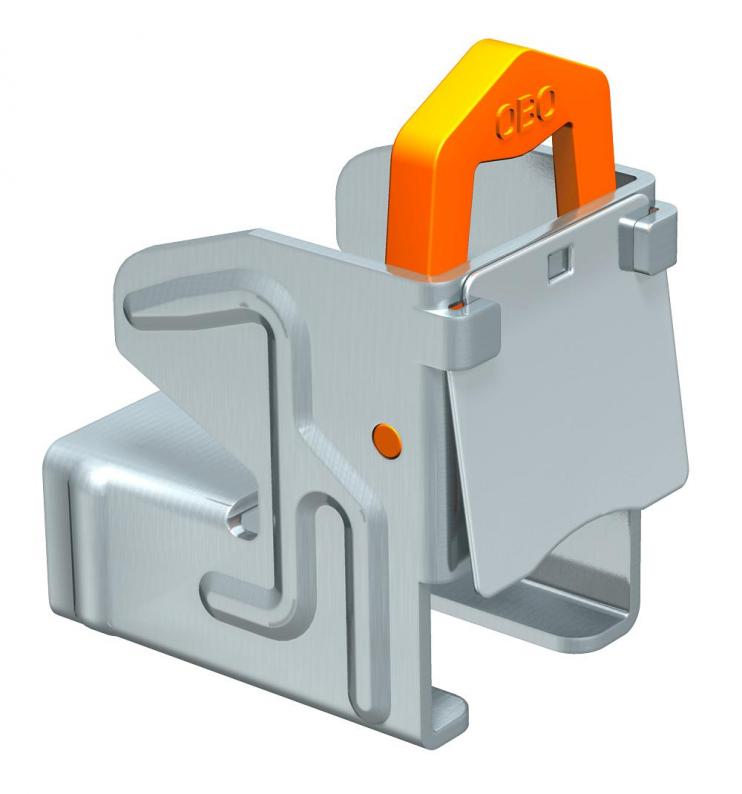

Rostschutzbeschichtete Trägerklammer schraubenlos, mit Sperrfeder passend für Profilschienen Typ CML3518 und CMS3518. Zur schnellen Befestigung an Stahlprofilen bei der Montage von Kabelbahnen, Bügelschellen, Leuchtenaufhängungen usw. Ein komplettes System besteht aus 2 Trägerklammern und einem Stück C-Profilschiene beliebiger Länge, sowie 2 Schutzkappen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | sonstige |
|---|---|
| Befestigungsart | klemmen |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,3813 kg CO₂e / 1 Stück |
| Dimension | 10-19mm |
| Flanschdicke F max. | 19 mm |
| Flanschdicke F min. | 10 mm |
| Oberfläche | Zinklamelle |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 39,5 mm |
|---|---|
| Höhe | 54,3 mm |
| Länge | 67 mm |
| Maß B | 39,5 mm |
| Maß H | 54,3 mm |
| Maß L | 67 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Flanschdicke F max.
Flanschdicke F min.
Maß B
Breite
Höhe
Länge
Maß L
Art.Nr.
328 1
11 mm
5 mm
39,5 mm
39,5 mm
54,3 mm
57 mm
57 mm
1408011
328 2
19 mm
10 mm
39,5 mm
39,5 mm
54,3 mm
67 mm
67 mm
1408046
Flanschdicke F max.
Flanschdicke F min.
Länge
Maß L
328 1
Art.Nr.
1408011
Flanschdicke F max.
11 mm
Flanschdicke F min.
5 mm
Maß B
39,5 mm
Breite
39,5 mm
Höhe
54,3 mm
Länge
57 mm
Maß L
57 mm
328 2
Art.Nr.
1408046
Maß L
67 mm
Maß B
39,5 mm
Flanschdicke F max.
19 mm
Breite
39,5 mm
Flanschdicke F min.
10 mm
Länge
67 mm
Höhe
54,3 mm
