Trägerklammer, mit Befestigungsloch

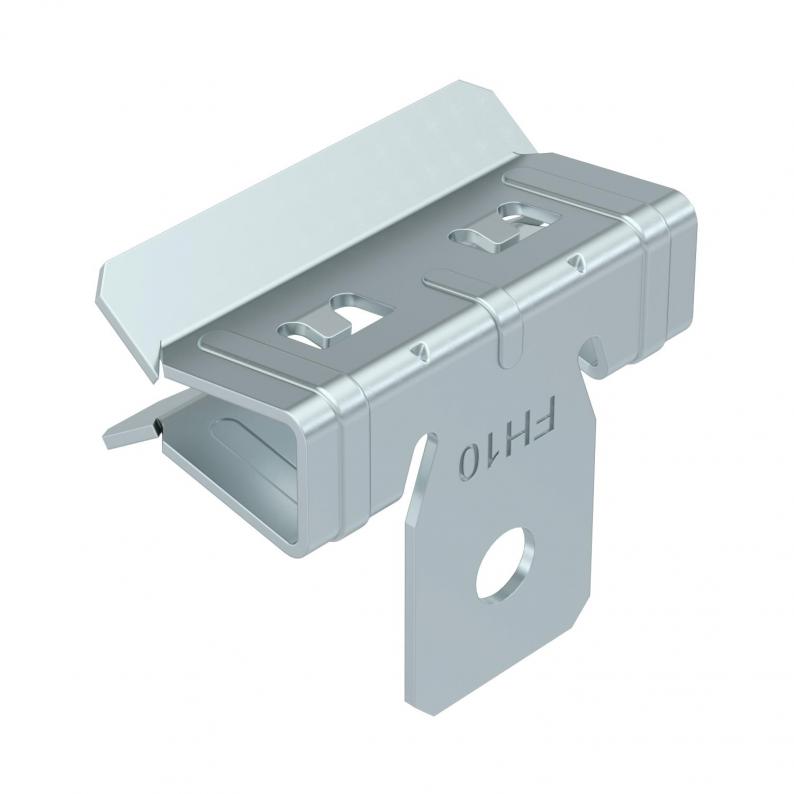

Trägerklammer, mit Befestigungsloch
Art.Nr. 1488263 | EAN 4012197368746



Art.Nr. / Typ
Breite
Länge
Flanschdicke F max.
Maß L
Höhe
Flanschdicke F min.
kl. VKE: 100 Stück
100Stück
Beschreibung
Trägerklammer mit Bohrung für individuelle Montagelösungen, z. B. für die Aufnahme von S-Haken oder Ketten. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten
Technische Daten
Anschlussart/-bauteil | Loch |
---|---|
Befestigungsart | klemmen |
Befestigungsloch | 6,5 mm |
Bruchlast | 0,95 kN |
Dimension | 4-10mm |
Flanschdicke F max. | 10 mm |
Flanschdicke F min. | 4 mm |
Oberfläche | Zinklamelle |
Scharnier justierbar | nein |
Scharnierend | nein |
Werkstoff | Stahl |

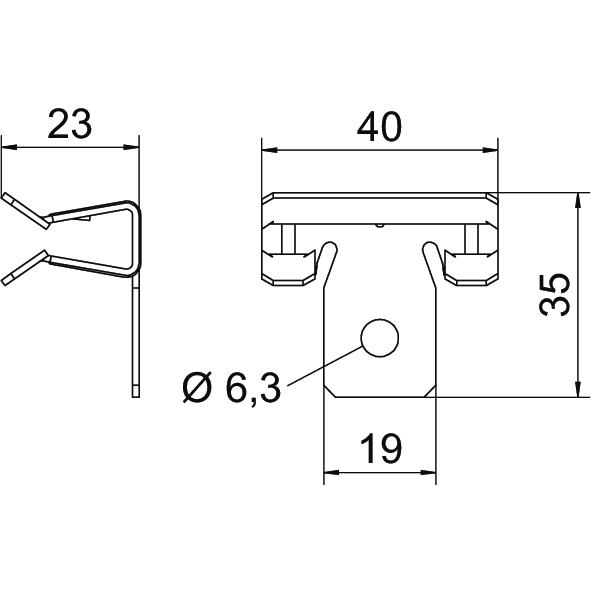

Abmessungen
Breite | 40 mm |
---|---|
Höhe | 23 mm |
Länge | 35 mm |
Maß L | 35 mm |
Maß W | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (2)
Artikelbilder (2)
Ausführungen
Typ
Breite
Länge
Flanschdicke F max.
Maß L
Höhe
Flanschdicke F min.
Art.Nr.
SCVH 1,5-4
28 mm
27 mm
4 mm
27 mm
15 mm
1,5 mm
1488261
SCVH 4-10
40 mm
35 mm
10 mm
35 mm
23 mm
4 mm
1488263
SCVH 10-15
40 mm
41 mm
15 mm
41 mm
24 mm
10 mm
1488265
SCVH 15-20
40 mm
41 mm
20 mm
41 mm
24 mm
15 mm
1488267
Breite
Länge
Flanschdicke F max.
Maß L
Höhe
Flanschdicke F min.
SCVH 1,5-4
Art.Nr.
1488261
Breite
28 mm
Länge
27 mm
Flanschdicke F max.
4 mm
Maß L
27 mm
Höhe
15 mm
Flanschdicke F min.
1,5 mm
SCVH 4-10
Art.Nr.
1488263
Breite
40 mm
Maß L
35 mm
Höhe
23 mm
Flanschdicke F min.
4 mm
Länge
35 mm
Flanschdicke F max.
10 mm
SCVH 10-15
Art.Nr.
1488265
Maß L
41 mm
Flanschdicke F min.
10 mm
Breite
40 mm
Länge
41 mm
Flanschdicke F max.
15 mm
Höhe
24 mm
SCVH 15-20
Art.Nr.
1488267
Flanschdicke F max.
20 mm
Länge
41 mm
Höhe
24 mm
Breite
40 mm
Maß L
41 mm
Flanschdicke F min.
15 mm
