Trägerklammer, mit Gewindebolzen seitlich
Typ SCVTB 4-10 M6 | Art.Nr. 1488273 | EAN 4012197392284
Art.Nr. / Typ
Länge
Breite
Höhe
Maß L
Flanschdicke F min.
Flanschdicke F max.
kl. VKE: 100 Stück
100Stück
Beschreibung

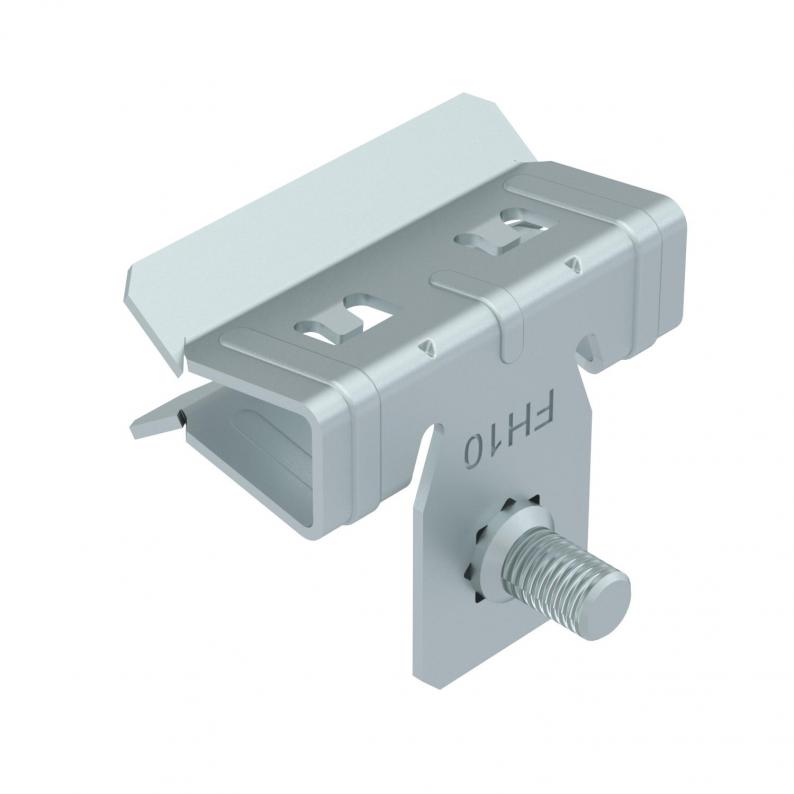

Trägerklammer mit Gewindebolzen M6 seitlich für individuelle Montagelösungen. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten

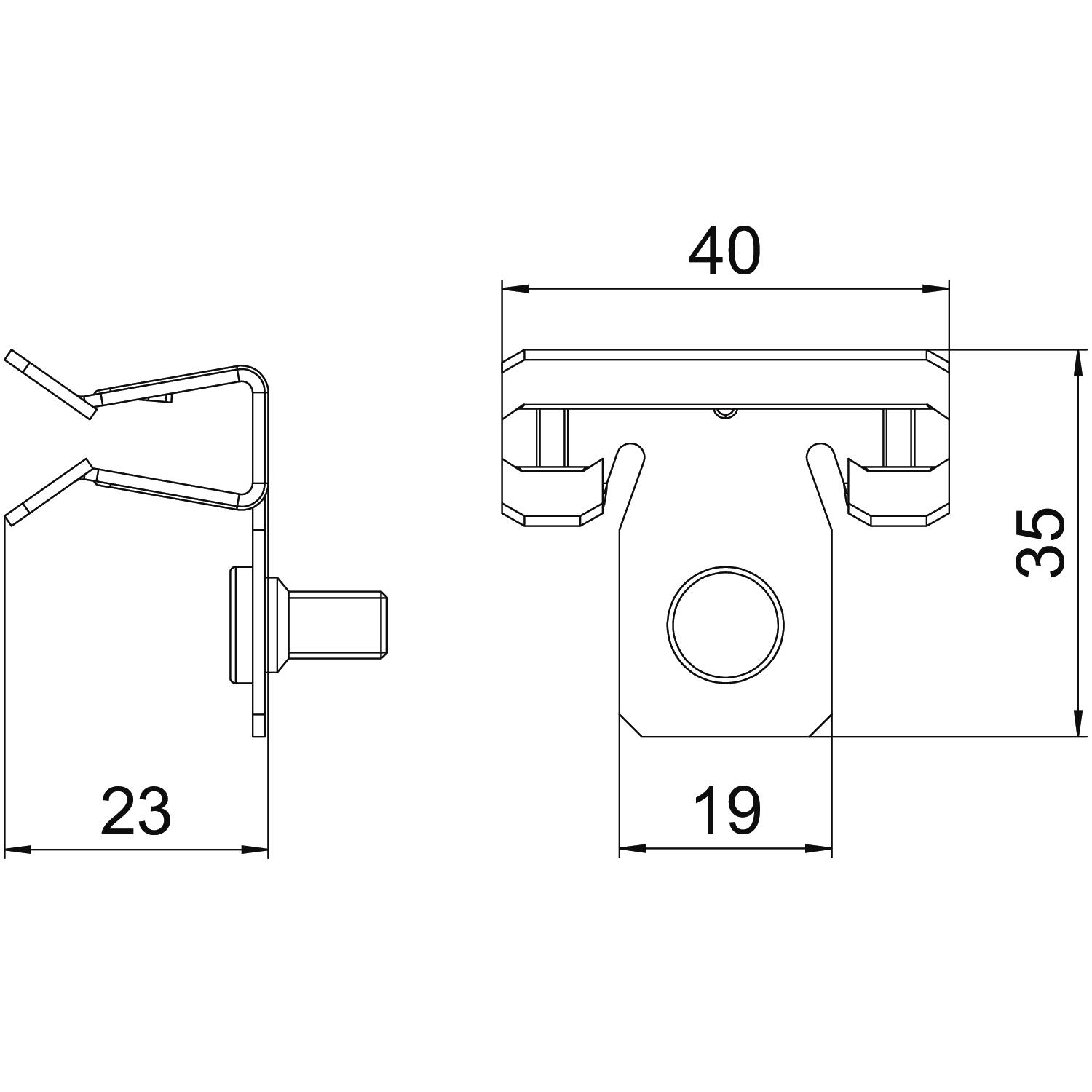

Abmessungen
| Länge | 35 mm |
|---|---|
| Breite | 40 mm |
| Höhe | 23 mm |
| Maß L | 35 mm |
Technische Daten
| Gewinde metrisch | 6 |
|---|---|
| Scharnierend | nein |
| Scharnier justierbar | nein |
| Bruchlast | 0,45 kN |
| Befestigungsart | klemmen |
| Anschlussart/-bauteil | Gewinde |
| Flanschdicke F min. | 4 mm |
| Flanschdicke F max. | 10 mm |
| Dimension | 4-10mm |
| Oberfläche | Zinklamelle |
| Werkstoff | Stahl |
| Farbe | zink |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Höhe
Maß L
Flanschdicke F min.
Flanschdicke F max.
Art.Nr.
SCVTB 1,5-4 M6
35
40
23
35
1,5
4
1488271
SCVTB 4-10 M6
35
40
23
35
4
10
1488273
SCVTB 10-15 M6
35
40
42
41
10
15
1488275
SCVTB 15-20 M6
35
40
42
41
15
20
1488277
Höhe
Maß L
Flanschdicke F min.
Flanschdicke F max.
SCVTB 1,5-4 M6
Art.Nr.
1488271
Länge
35
Breite
40
Höhe
23
Maß L
35
Flanschdicke F min.
1,5
Flanschdicke F max.
4
SCVTB 4-10 M6
Art.Nr.
1488273
Länge
35
Breite
40
Höhe
23
Maß L
35
Flanschdicke F min.
4
Flanschdicke F max.
10
SCVTB 10-15 M6
Art.Nr.
1488275
Länge
35
Breite
40
Höhe
42
Maß L
41
Flanschdicke F min.
10
Flanschdicke F max.
15
SCVTB 15-20 M6
Art.Nr.
1488277
Länge
35
Breite
40
Höhe
42
Maß L
41
Flanschdicke F min.
15
Flanschdicke F max.
20
