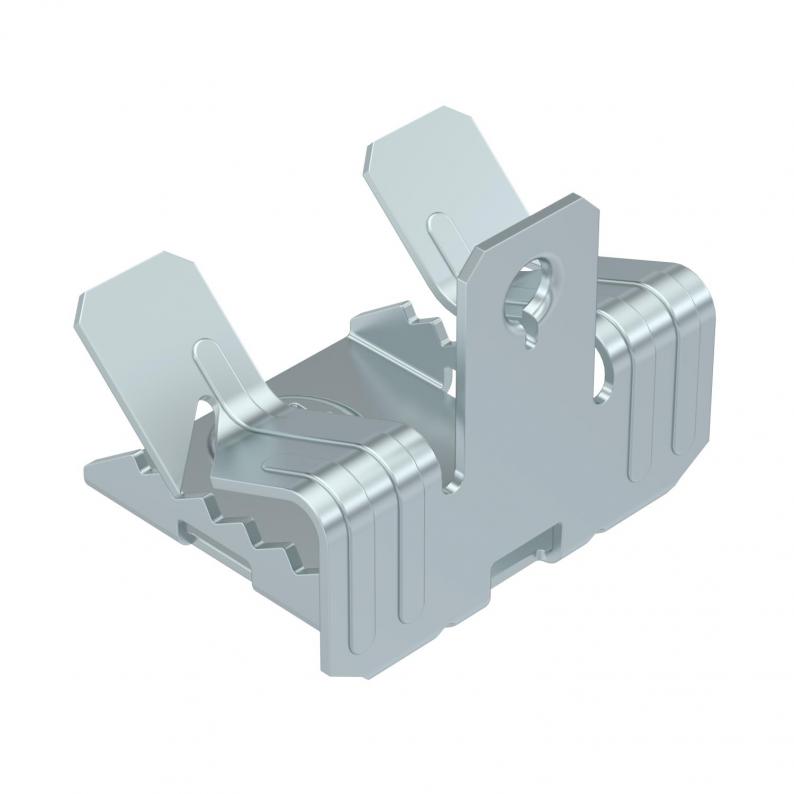

Trägerklammer, mit Innengewinde
Typ SCUIT 7-13 M6 | Art.Nr. 1488283 | EAN 4012197389390
Art.Nr. / Typ
Länge
Breite
Höhe
Maß L
Flanschdicke F min.
Flanschdicke F max.
kl. VKE: 100 Stück
100Stück
Beschreibung
Trägerklammer mit Innengewinde M6 für individuelle Montagelösungen. Befestigung an Stahträgern durch Aufschlagen.
Technische Daten

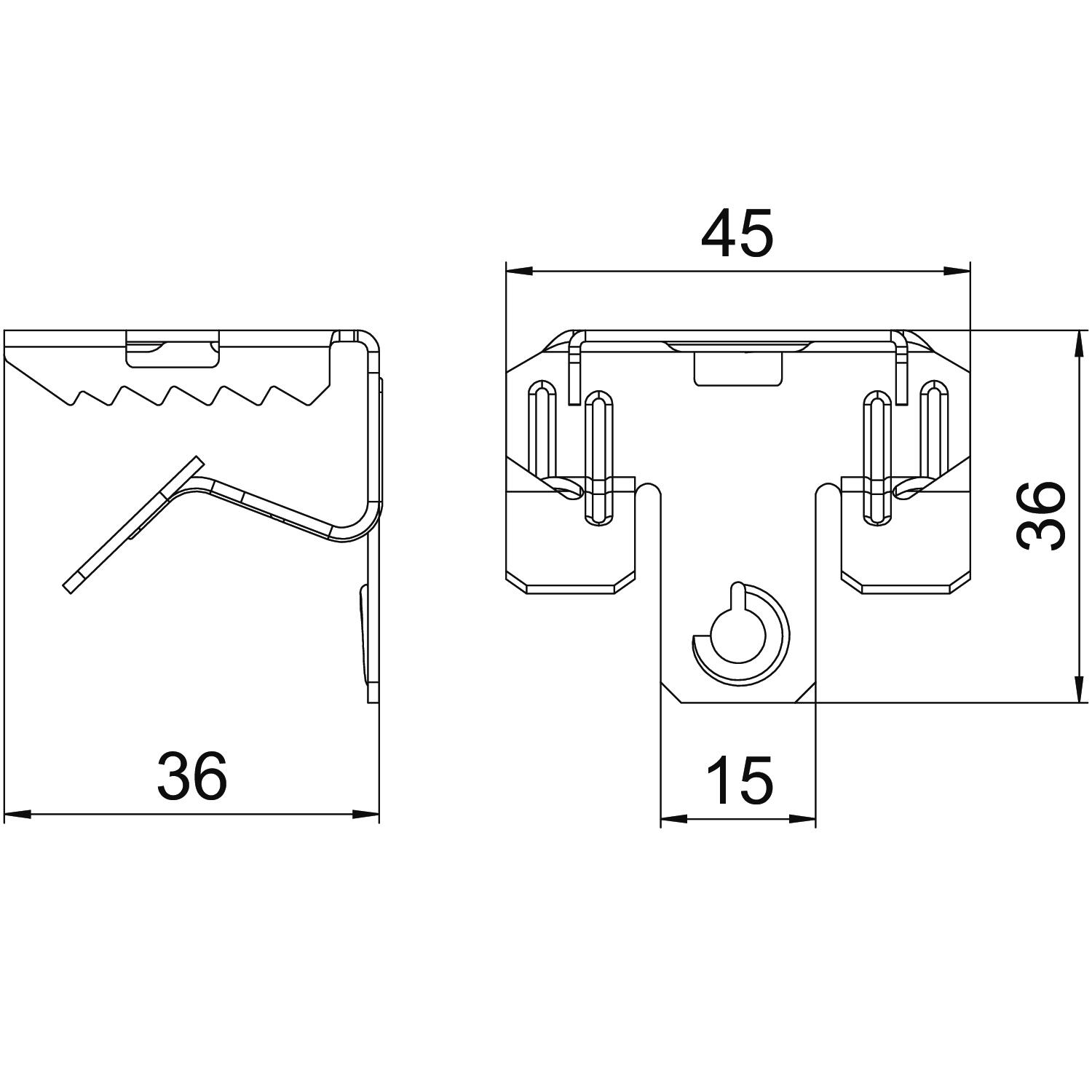

Abmessungen
| Länge | 36 mm |
|---|---|
| Breite | 45 mm |
| Höhe | 36 mm |
| Maß L | 36 mm |
Technische Daten
| Gewinde metrisch | 6 |
|---|---|
| Scharnierend | nein |
| Scharnier justierbar | nein |
| Bruchlast | 0,45 kN |
| Befestigungsart | klemmen |
| Anschlussart/-bauteil | Gewinde |
| Flanschdicke F min. | 7 mm |
| Flanschdicke F max. | 13 mm |
| Dimension | 7-13mm |
| Oberfläche | Zinklamelle |
| Werkstoff | Stahl |
| Farbe | zink |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
(3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Länge
Breite
Höhe
Maß L
Flanschdicke F min.
Flanschdicke F max.
Art.Nr.
SCUIT 3-7 M6
33
45
36
33
3
7
1488281
SCUIT 7-13 M6
36
45
36
36
7
13
1488283
SCUIT 14-20 M6
43
45
36
43
14
20
1488285
Länge
Maß L
Flanschdicke F min.
Flanschdicke F max.
SCUIT 3-7 M6
Art.Nr.
1488281
Länge
33
Breite
45
Höhe
36
Maß L
33
Flanschdicke F min.
3
Flanschdicke F max.
7
SCUIT 7-13 M6
Art.Nr.
1488283
Länge
36
Breite
45
Höhe
36
Maß L
36
Flanschdicke F min.
7
Flanschdicke F max.
13
SCUIT 14-20 M6
Art.Nr.
1488285
Länge
43
Breite
45
Höhe
36
Maß L
43
Flanschdicke F min.
14
Flanschdicke F max.
20
