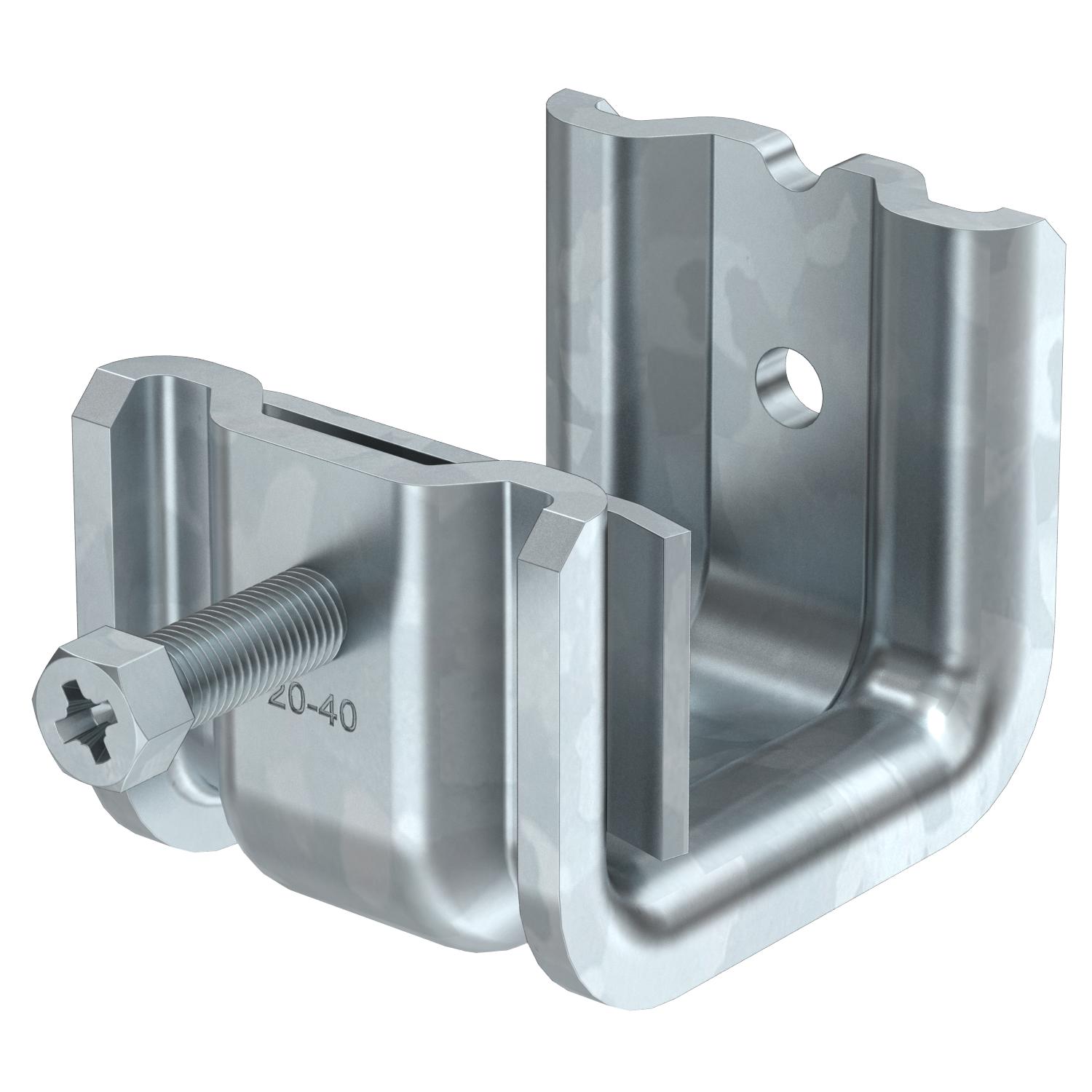

Trägerklammer SSP 20-40, FT M6
Trägerklammer SSP 20-40, FT M6
Typ SSP 20-40 M6 FT | OBO Art.Nr. 1486238 | EAN 4012196342167
OBO Art.Nr. / Typ
1486238 / SSP 20-40 M6 FT
Maß B
48 mm
Flanschdicke F min.
20 mm
Flanschdicke F max.
40 mm
Maß L
47 mm
kl. VKE: 25 Stück
25Stück
Beschreibung
Diese Art Trägerklammer wird auf den Träger aufgeschoben und mittels einer Druckwanne und Schraube (M8) am Träger oder Flacheisen fixiert. Die Sechskantschraube hat eine Schlüsselweite von 10 mm. Im Schellenkörper sind außerdem zwei weitere M6 Gewinde eingebracht, um zum Beispiel Gewindestangen zu befestigen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Gewinde |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast F1 | 1,4 kN |
| Bruchlast F2 | 1,3 kN |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,5567 kg CO₂e / 1 Stück |
| Dimension | 20-40mm |
| Flanschdicke F max. | 40 mm |
| Flanschdicke F min. | 20 mm |
| Geeignet für Gewindestange metrisch | 6 |
| Gewinde | M8 |
| Gewinde metrisch | 8 |
| Oberfläche | tauchfeuerverzinkt |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Stahl |
Abmessungen
| Maß B | 48 mm |
|---|---|
| Maß H | 65 mm |
| Maß L | 47 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Maß B
Flanschdicke F min.
Flanschdicke F max.
Maß L
OBO Art.Nr.
SSP 20-40 M6 FT
48 mm
20 mm
40 mm
47 mm
1486238
SSP 20-40 M6 FT
OBO Art.Nr.
1486238
Maß B
48 mm
Flanschdicke F min.
20 mm
Flanschdicke F max.
40 mm
Maß L
47 mm
