Trägerklammer SSP 6-21, VA M6
Trägerklammer SSP 6-21, VA M6
Art.Nr. 1486236 | EAN 4012196342150
Art.Nr. / Typ
Flanschdicke F max.
21 mm
Maß B
48 mm
Flanschdicke F min.
6 mm
Maß L
47 mm
kl. VKE: 25 Stück
25Stück
Beschreibung

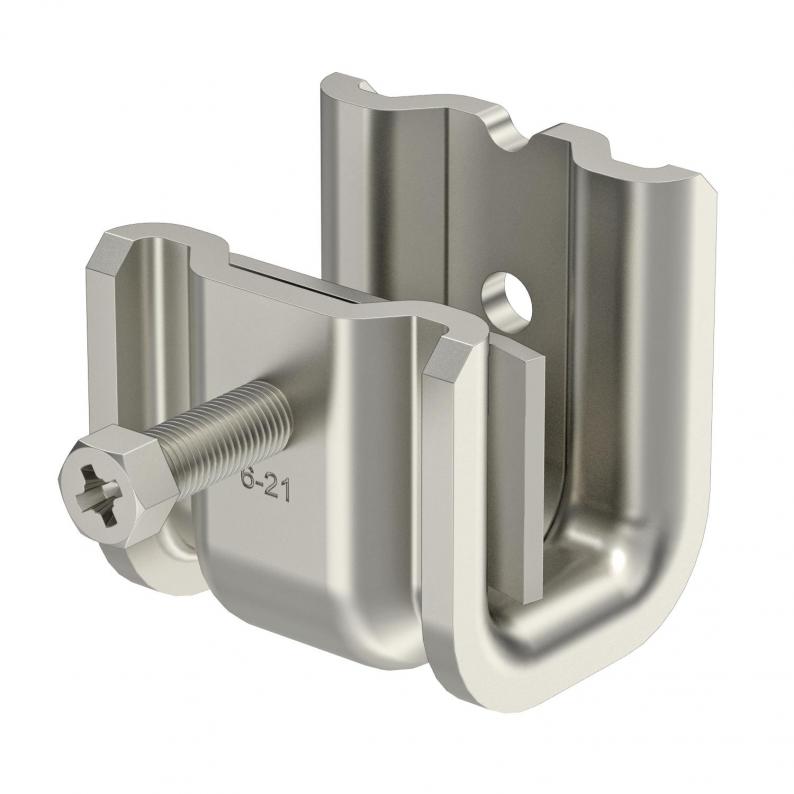

Diese Art Trägerklammer wird auf den Träger aufgeschoben und mittels einer Druckwanne und Schraube (M8) am Träger oder Flacheisen fixiert. Die Sechskantschraube hat eine Schlüsselweite von 10 mm. Im Schellenkörper sind außerdem zwei weitere M6 Gewinde eingebracht, um zum Beispiel Gewindestangen zu befestigen.
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Gewinde |
|---|---|
| Befestigungsart | klemmen |
| Bruchlast F1 | 1,75 kN |
| Bruchlast F2 | 1,5 kN |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,1374 kg CO₂e / 1 Stück |
| Dimension | 6-21mm |
| Flanschdicke F max. | 21 mm |
| Flanschdicke F min. | 6 mm |
| Geeignet für Gewindestange metrisch | 6 |
| Gewinde | M8 |
| Gewinde metrisch | 8 |
| Oberfläche | blank, nachbehandelt |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Edelstahl, rostfrei 1.4404 |

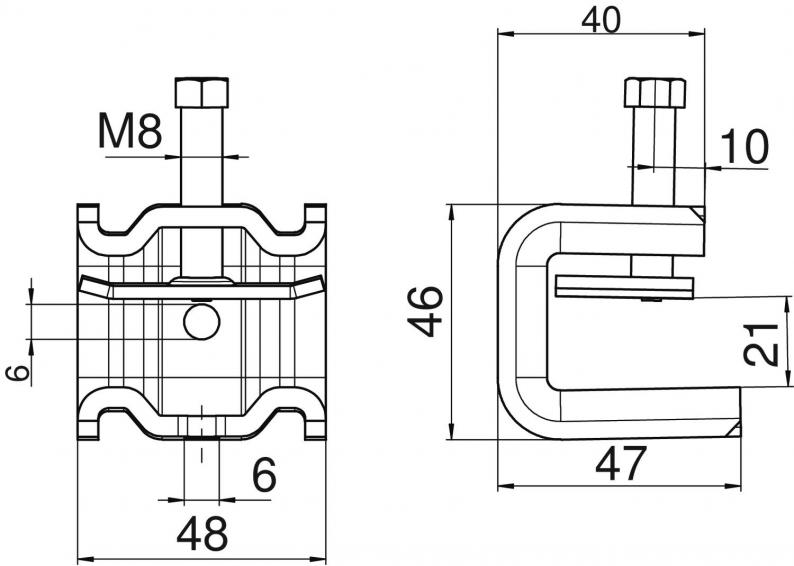

Abmessungen
| Maß B | 48 mm |
|---|---|
| Maß H | 46 mm |
| Maß L | 47 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Flanschdicke F max.
Maß B
Flanschdicke F min.
Maß L
Art.Nr.
SSP 6-21 M6 A2
21 mm
48 mm
6 mm
47 mm
1486234
SSP 6-21 M6 A4
21 mm
48 mm
6 mm
47 mm
1486236
SSP 6-21 M6 A2
Art.Nr.
1486234
Flanschdicke F max.
21 mm
Maß B
48 mm
Flanschdicke F min.
6 mm
Maß L
47 mm
SSP 6-21 M6 A4
Art.Nr.
1486236
Flanschdicke F max.
21 mm
Flanschdicke F min.
6 mm
Maß B
48 mm
Maß L
47 mm
