Trägerschraubklammer, mit Durchgangsloch

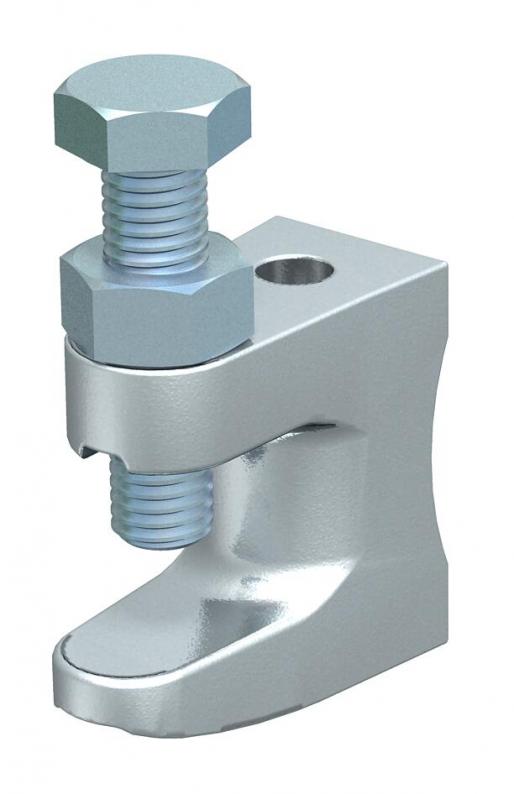

Trägerschraubklammer, mit Durchgangsloch
Typ FL 1 TG | OBO Art.Nr. 1488015 | EAN 4012195150855
Art.Nr. / Typ
Breite
Flanschdicke F max.
Länge
Gewinde
Bruchlast
Befestigungsloch
Höhe
kl. VKE: 50 Stück
50Stück
Beschreibung
Mit Durchgangsloch.
Max. Anzugsdrehmoment: 8 Nm
Max. Anzugsdrehmoment: 8 Nm
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Loch |
|---|---|
| Befestigungsart | schrauben |
| Befestigungsloch | 9 mm |
| Bruchlast | 1,2 kN |
| Dimension | 0-17mm |
| Flanschdicke F max. | 18 mm |
| Gewinde | M8 |
| Gewinde metrisch | 8 |
| Max. Anzugsdrehmoment | 8 Nm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Temperguss |
Abmessungen
| Breite | 19 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 38 mm |
| Maß B | 19 mm |
| Maß D | 9 mm |
| Maß F | 18 mm |
| Maß G | M8 |
| Maß H | 35 mm |
| Maß L | 38 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Flanschdicke F max.
Länge
Gewinde
Bruchlast
Befestigungsloch
Höhe
OBO Art.Nr.
FL 1 TG
19 mm
18 mm
38 mm
M8
1,2 kN
9 mm
35 mm
1488015
FL 2 TG
21 mm
20 mm
44 mm
M10
2,5 kN
11 mm
42 mm
1488023
FL 3 TG
23,5 mm
26 mm
58 mm
M10
3,5 kN
13 mm
54 mm
1488031
Breite
Flanschdicke F max.
Länge
Gewinde
Bruchlast
Befestigungsloch
Höhe
FL 1 TG
OBO Art.Nr.
1488015
Breite
19 mm
Flanschdicke F max.
18 mm
Länge
38 mm
Gewinde
M8
Bruchlast
1,2 kN
Befestigungsloch
9 mm
Höhe
35 mm
FL 2 TG
OBO Art.Nr.
1488023
Befestigungsloch
11 mm
Bruchlast
2,5 kN
Länge
44 mm
Gewinde
M10
Höhe
42 mm
Flanschdicke F max.
20 mm
Breite
21 mm
FL 3 TG
OBO Art.Nr.
1488031
Flanschdicke F max.
26 mm
Breite
23,5 mm
Höhe
54 mm
Bruchlast
3,5 kN
Befestigungsloch
13 mm
Länge
58 mm
Gewinde
M10
