Trägerschraubklammer, mit Durchgangsloch

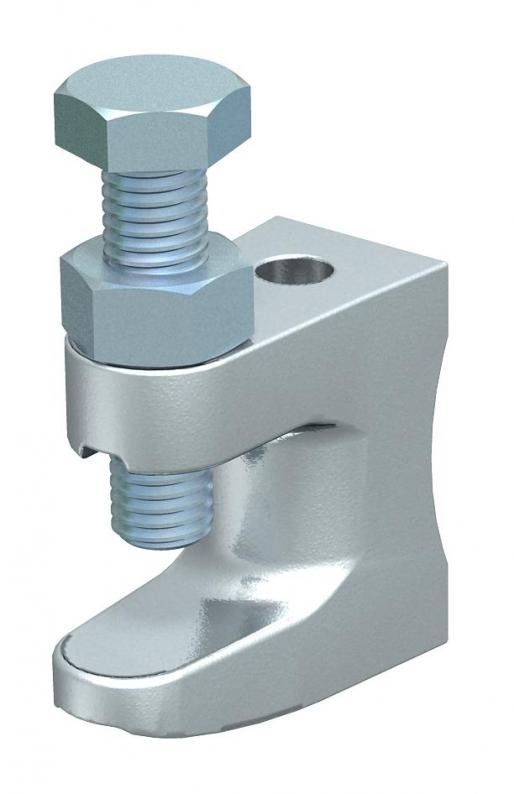

Trägerschraubklammer, mit Durchgangsloch
Art.Nr. 1488031 | EAN 4012195150978
Art.Nr. / Typ
Bruchlast
Befestigungsloch
Länge
Gewinde
Höhe
Flanschdicke F max.
Breite
kl. VKE: 25 Stück
25Stück
Beschreibung
Mit Durchgangsloch.
Max. Anzugsdrehmoment: 21 Nm
Max. Anzugsdrehmoment: 21 Nm
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Loch |
|---|---|
| Befestigungsart | schrauben |
| Befestigungsloch | 13 mm |
| Bruchlast | 3,5 kN |
| Dimension | 0-26mm |
| Flanschdicke F max. | 26 mm |
| Gewinde | M10 |
| Gewinde metrisch | 10 |
| Max. Anzugsdrehmoment | 21 Nm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Temperguss |

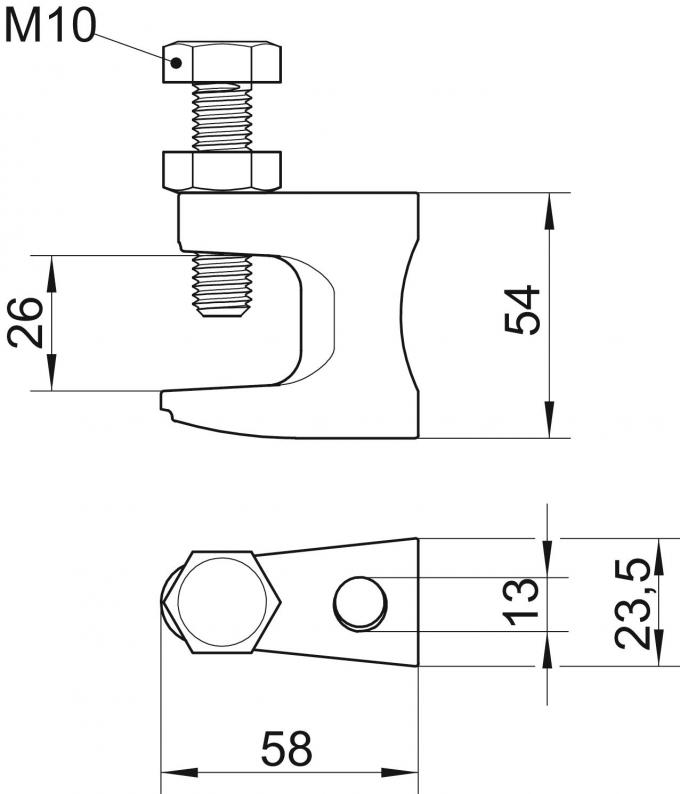

Abmessungen
| Breite | 23,5 mm |
|---|---|
| Höhe | 54 mm |
| Länge | 58 mm |
| Maß B | 23,5 mm |
| Maß D | 13 mm |
| Maß F | 26 mm |
| Maß G | M10 |
| Maß H | 54 mm |
| Maß L | 58 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Artikelbilder (3)
Ausführungen
Typ
Bruchlast
Befestigungsloch
Länge
Gewinde
Höhe
Flanschdicke F max.
Breite
Art.Nr.
FL 1 TG
1,2 kN
9 mm
38 mm
M8
35 mm
18 mm
19 mm
1488015
FL 2 TG
2,5 kN
11 mm
44 mm
M10
42 mm
20 mm
21 mm
1488023
FL 3 TG
3,5 kN
13 mm
58 mm
M10
54 mm
26 mm
23,5 mm
1488031
Bruchlast
Befestigungsloch
Länge
Gewinde
Höhe
Flanschdicke F max.
Breite
FL 1 TG
Art.Nr.
1488015
Bruchlast
1,2 kN
Befestigungsloch
9 mm
Länge
38 mm
Gewinde
M8
Höhe
35 mm
Flanschdicke F max.
18 mm
Breite
19 mm
FL 2 TG
Art.Nr.
1488023
Breite
21 mm
Befestigungsloch
11 mm
Bruchlast
2,5 kN
Länge
44 mm
Gewinde
M10
Höhe
42 mm
Flanschdicke F max.
20 mm
FL 3 TG
Art.Nr.
1488031
Breite
23,5 mm
Flanschdicke F max.
26 mm
Gewinde
M10
Länge
58 mm
Höhe
54 mm
Befestigungsloch
13 mm
Bruchlast
3,5 kN
