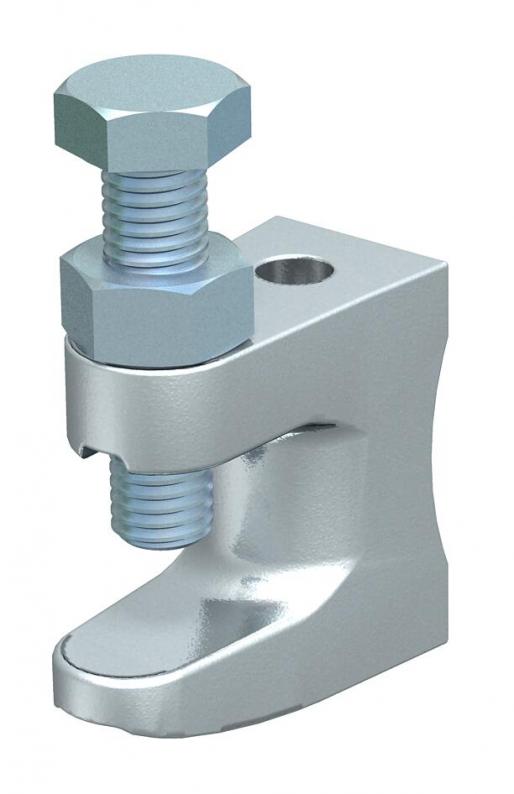

Trägerschraubklammer, mit Gewinde
Trägerschraubklammer, mit Gewinde
Art.Nr. 1488090 | EAN 4012195151159
Art.Nr. / Typ
Breite
Bruchlast
Höhe
Länge
Flanschdicke F max.
kl. VKE: 25 Stück
25Stück
Beschreibung
Mit Gewinde.
Max. Anzugsdrehmoment: 21 Nm
Max. Anzugsdrehmoment: 21 Nm
Technische Daten
Technische Daten
| Anschlussart/-bauteil | Gewinde |
|---|---|
| Befestigungsart | schrauben |
| Bruchlast | 3,5 kN |
| Dimension | 0-26mm |
| Flanschdicke F max. | 26 mm |
| Geeignet für Gewindestange metrisch | 12 |
| Gewinde metrisch | 12 |
| Max. Anzugsdrehmoment | 21 Nm |
| Scharnier justierbar | nein |
| Scharnierend | nein |
| Werkstoff | Temperguss |

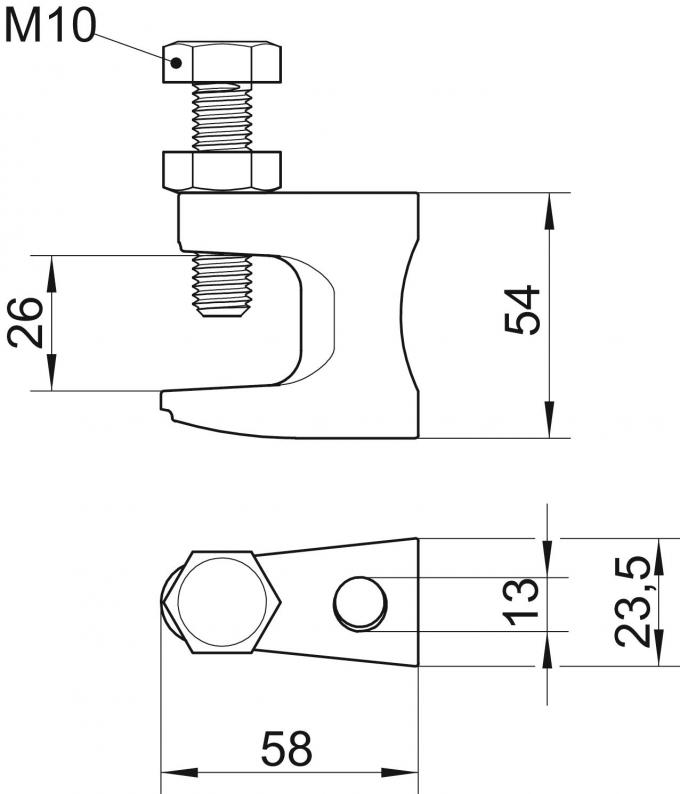

Abmessungen
| Breite | 23,5 mm |
|---|---|
| Höhe | 54 mm |
| Länge | 58 mm |
| Maß B | 23,5 mm |
| Maß F | 26 mm |
| Maß G | M10 |
| Maß H | 54 mm |
| Maß L | 58 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Bruchlast
Höhe
Länge
Flanschdicke F max.
Art.Nr.
FL1-G M8 TG
19 mm
1,2 kN
35 mm
38 mm
18 mm
1488074
FL2-G M10 TG
21 mm
2,5 kN
42 mm
44 mm
20 mm
1488082
FL3-G M12 TG
23,5 mm
3,5 kN
54 mm
58 mm
26 mm
1488090
Breite
Bruchlast
Höhe
Länge
Flanschdicke F max.
FL1-G M8 TG
Art.Nr.
1488074
Breite
19 mm
Bruchlast
1,2 kN
Höhe
35 mm
Länge
38 mm
Flanschdicke F max.
18 mm
FL2-G M10 TG
Art.Nr.
1488082
Breite
21 mm
Flanschdicke F max.
20 mm
Länge
44 mm
Höhe
42 mm
Bruchlast
2,5 kN
FL3-G M12 TG
Art.Nr.
1488090
Breite
23,5 mm
Länge
58 mm
Flanschdicke F max.
26 mm
Höhe
54 mm
Bruchlast
3,5 kN
