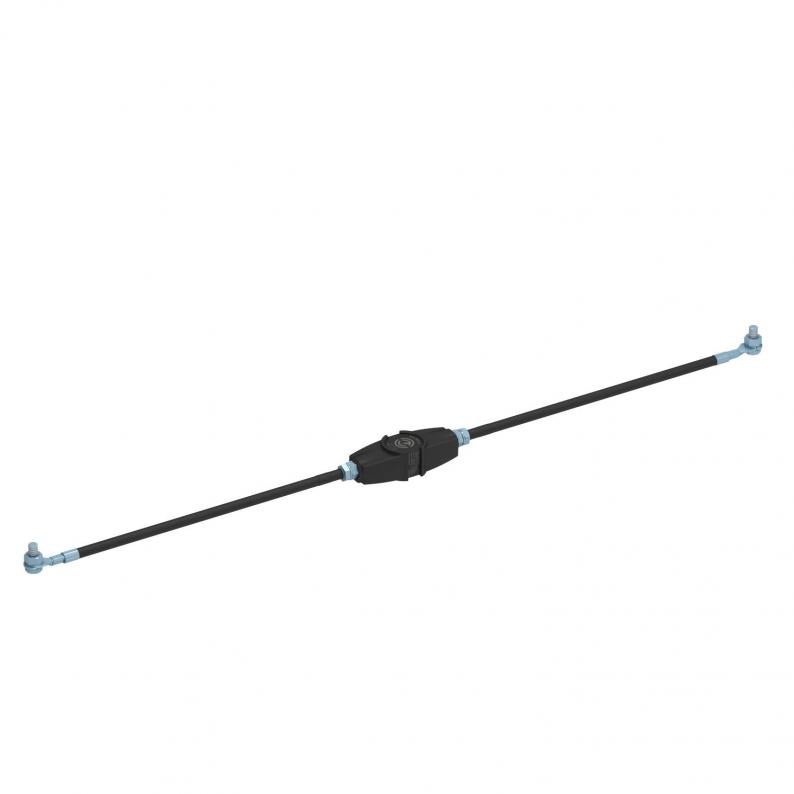

Trennfunkenstrecke EX ISG H, mit 2 Leitungen
Typ EX ISG H 350 2L
|Art.Nr. 5240033
|EAN 4012196522965
Art.Nr. / Typ
Impulsstrom
Nennableitstoßstrom
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung
• Trennfunkenstrecke nach VDE 0185-561-3 (IEC 62561-3)
• Ex-Zertifizierung nach ATEX
• Kennzeichnung nach EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Kennzeichnung nach EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-Zertifizierung nach IECEx
• Kennzeichnung nach EN 60079-0/-1: Ex db IIC T6 Gb
• Kennzeichnung nach EN 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-Zertifizierung nach INMETRO
• Kennzeichnung nach ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Kennzeichnung nach ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
• beidseitige Anschlussleitung (25 mm2 ) mit M10 Schraube, Federring und Mutter vormontiert
Anwendung: In explosionsgefährdeten Bereichen Zone 1/21 und 2/22 zur indirekten Überbrückung von Isolierflanschen und Isolierverschraubungen z. B. in kathodisch korrosionsgeschützen (KKS) Anlagen.
• Ex-Zertifizierung nach ATEX
• Kennzeichnung nach EN 60079-0/-1: II 2 G Ex db IIC T6 Gb
• Kennzeichnung nach EN 60079-0/-31: II 2 D Ex td IIIC T80 °C Db IP67
• Ex-Zertifizierung nach IECEx
• Kennzeichnung nach EN 60079-0/-1: Ex db IIC T6 Gb
• Kennzeichnung nach EN 60079-0/-31: Ex td IIIC T80 °C Db IP67
• Ex-Zertifizierung nach INMETRO
• Kennzeichnung nach ABNT NBR IEC 60079-0/-1: Ex db IIC T6 Gb
• Kennzeichnung nach ABNT NBR IEC 60079-31: Ex td IIIC T80 °C Db IP67
• beidseitige Anschlussleitung (25 mm2 ) mit M10 Schraube, Federring und Mutter vormontiert
Anwendung: In explosionsgefährdeten Bereichen Zone 1/21 und 2/22 zur indirekten Überbrückung von Isolierflanschen und Isolierverschraubungen z. B. in kathodisch korrosionsgeschützen (KKS) Anlagen.
Technische Daten
Technische Daten
| Ansprechwechselspannung | 0,56 kV |
|---|---|
| Schutzart | IP65/67 |
| Explosionsgeprüfte Ausführung | ja |
| Zündschutzart | Druckfeste Kapselung |
| Anschluss | metrisch |
| Werkstoff des Anschlusses | Zinkdruckguss |
| Blitzstromtragfähigkeit | H/100 kA |
| Bemessungs-Stehwechselspannung | 250 V |
| Bemessungs-Stehgleichspannung | 354 V |
| Bemessungs-Ansprechstoßspannung | 1,25 kV |
| Anschlusskabellänge | 0,35 m |
| Impulsstrom | 100 kA |
| Nennableitstoßstrom | 100 kA |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 60 °C |

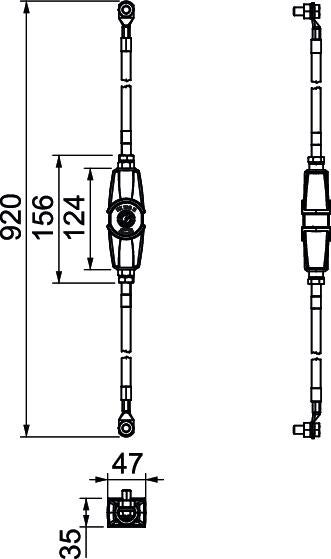

| Dimension | 2x350mm |
| Werkstoff | Schmelzklebstoff |
| Farbe | schwarz |
Umweltdaten
2,9844 kg CO2e / 1 StückCO2 Fußabdruck (GWP) Cradle-to-Gate
| Verpackung ohne Kunststoff | Ja |
|---|
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,9844 kg CO2e / 1 Stück |
|---|
