Überspannungsableiter V10 Compact
Überspannungsableiter V10 Compact

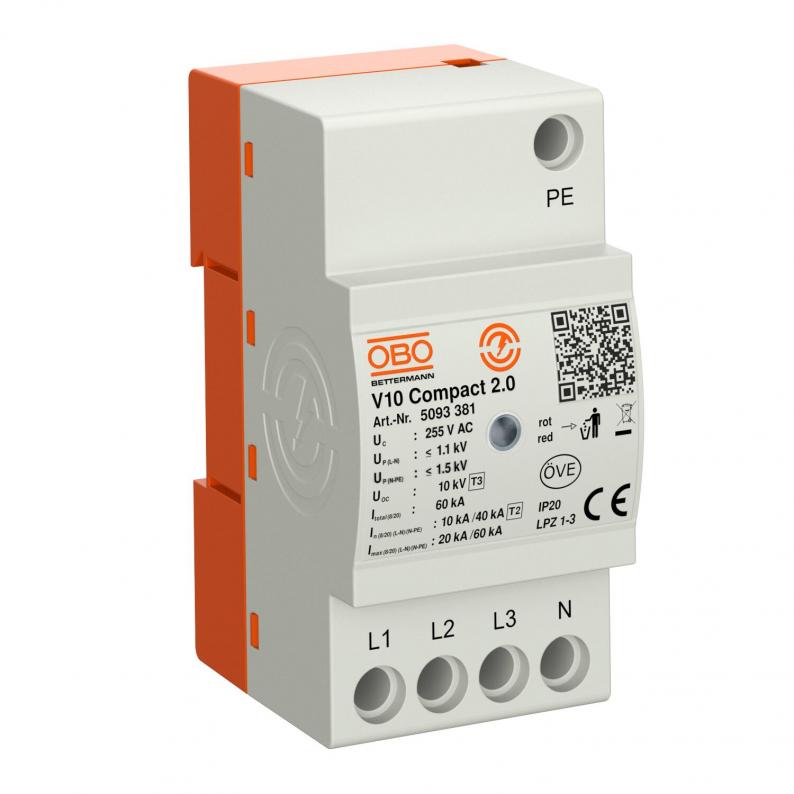

Typ V10 Compact2.0 | OBO Art.Nr. 5093381 | EAN 4012196862566
OBO Art.Nr. / Typ
5093381 / V10 Compact2.0
Ausführung der Pole
3+N/PE
Schutzart
IP20
Höchste Dauerspannung AC
255 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsschutzgerät Kompaktmodul Typ 2+3
• Überspannungsschutz in Haupt- und Unterverteilungen nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 60 kA (8/20) total
• Integrierte 3+1-Lösung für TN- und TT-Netz-Systeme auf 45-mm-Modulbreite
• Hochleistungsfähige Varistortechnik
• Inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
Anwendung: Haupt- und Unterverteilung sowie Geräteschutz von Drehstromsystemen.
• Überspannungsschutz in Haupt- und Unterverteilungen nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 60 kA (8/20) total
• Integrierte 3+1-Lösung für TN- und TT-Netz-Systeme auf 45-mm-Modulbreite
• Hochleistungsfähige Varistortechnik
• Inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
Anwendung: Haupt- und Unterverteilung sowie Geräteschutz von Drehstromsystemen.
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausführung | 3+NPE |
| Ausführung der Pole | 3+N/PE |
| Betriebstemperatur max. | 70 °C |
| Betriebstemperatur min. | -40 °C |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,7671 kg CO2e / 1 Stück |
| Dimension | 255V |
| Drehmoment | 2 Nm |
| Folgestromlöschvermögen (eff) [N-PE] | 0,1 kA |
| Höchste Dauerspannung AC | 255 V |
| Integrierte Vorsicherung | nein |
| Leiterquerschnitt flexibel (feindrähtig) max. | 8 AWG |
| Leiterquerschnitt flexibel (feindrähtig) min. | 13 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 10 mm² |
| LPZ | 1→3 |
| Max. netzseitiger Überstromschutz | 63 A gG |
| Maximale Vorsicherung | 63 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 20 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [L-N] | 20 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [N-PE] | 60 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 10 kA |
| Nennableitstoßstrom (8/20 µs) [L-N] | 10 kA |
| Nennableitstoßstrom (8/20 µs) [N-PE] | 40 kA |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | alle |
| Netzform TN | ja |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Polzahl | 4 |
| Prüfklasse Typ 2 | ja |
| Prüfklasse Typ 3 | ja |
| Schutzart | IP20 |
| Schutzpegel [L-N] | ≤1,1 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 2+3 |
| SPD nach IEC 61643-1 | class II+III |
| Temperatureinsatzbereich max. | 70 °C |
| Temperatureinsatzbereich min. | -40 °C |
Abmessungen
| Breite | 45 mm |
|---|---|
| Höhe | 90 mm |
| Länge | 60,5 mm |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 60 kA |
|---|---|
| Leiterquerschnitt flexibel (feindrähtig) max. | 10 mm² |
| Leiterquerschnitt flexibel (feindrähtig) min. | 2,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 8 AWG |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 13 AWG |
