Überspannungsableiter V10 Compact mit Fernsignalisierung 255 V

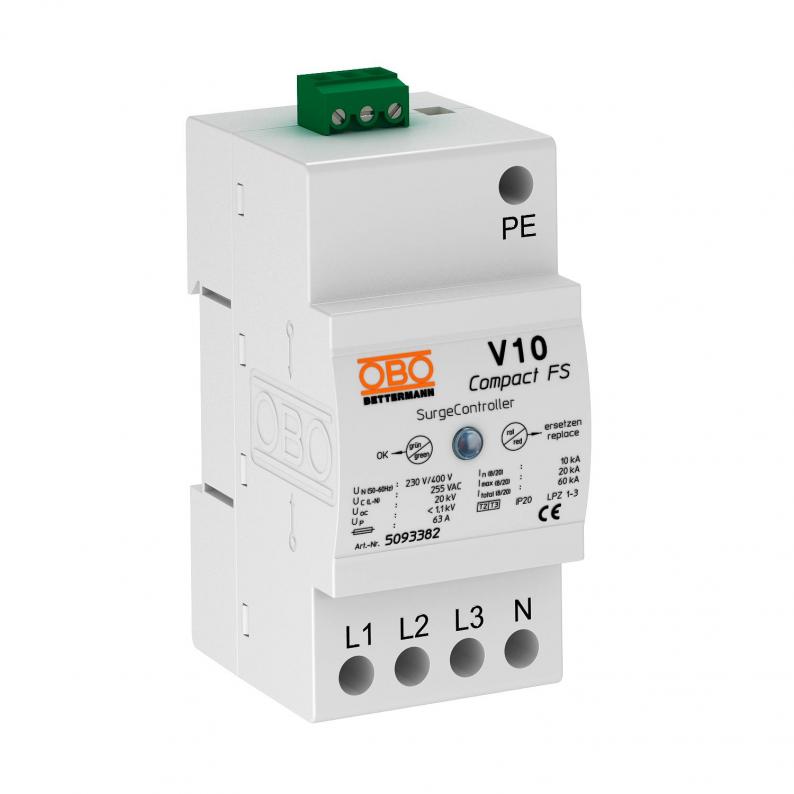

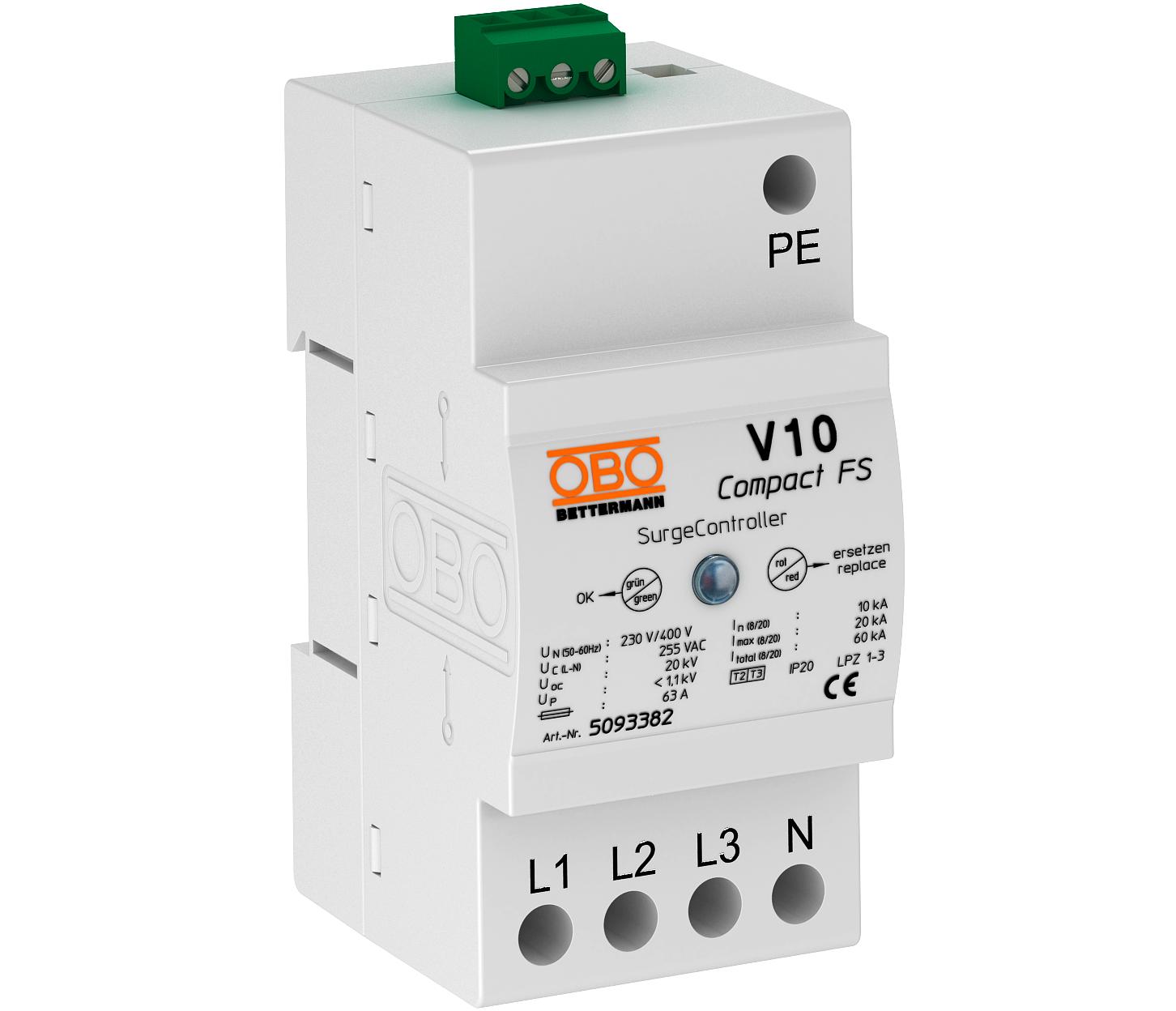

Überspannungsableiter V10 Compact mit Fernsignalisierung 255 V
Typ V10 COMPACT-FS | OBO Art.Nr. 5093382 | EAN 4012196098583
OBO Art.Nr. / Typ
5093382 / V10 COMPACT-FS
Schutzart
IP20
Höchste Dauerspannung AC
255 V
Ausführung der Pole
3+N/PE
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsschutzgerät Kompaktmodul Typ 2+3
• Überspannungsschutz in Unterverteilungen nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 60 kA (8/20) total
• integrierte 3+1-Lösung für TN- und TT-Netz-Systeme auf 45-mm-Modulbreite
• hochleistungsfähige Varistortechnik
• inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Version ...-FS mit potentialfreiem Wechslerkontakt zur Fernsignalisierung
Anwendung: Unter- / Etagenverteilung sowie Geräteschutz von Drehstromsystemen.
• Überspannungsschutz in Unterverteilungen nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 60 kA (8/20) total
• integrierte 3+1-Lösung für TN- und TT-Netz-Systeme auf 45-mm-Modulbreite
• hochleistungsfähige Varistortechnik
• inkl. thermischer und dynamischer Abtrennvorrichtung und optischer Funktionsanzeige
• Version ...-FS mit potentialfreiem Wechslerkontakt zur Fernsignalisierung
Anwendung: Unter- / Etagenverteilung sowie Geräteschutz von Drehstromsystemen.
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausführung | 3+NPE |
| Ausführung der Pole | 3+N/PE |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,06 kg CO2e / 1 Stück |
| Dimension | 255V |
| Fernsignalisierung | ja |
| Folgestromlöschvermögen (eff) [N-PE] | 10 kA |
| Höchste Dauerspannung AC | 255 V |
| Integrierte Vorsicherung | nein |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 10 mm² |
| LPZ | 1→3 |
| Max. netzseitiger Überstromschutz | 63 A gL/gG |
| Maximale Vorsicherung | 63 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 20 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [N-PE] | 60 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) | 10 kA |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Netzform TN | ja |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Prüfklasse Typ 2 | ja |
| Prüfklasse Typ 3 | ja |
| Schutzart | IP20 |
| Schutzpegel [L-N] | ≤1,1 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 2+3 |
| SPD nach IEC 61643-1 | class II+III |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 60 kA |
|---|---|
| FM-Kontakte | Wechsler |
| Leiterquerschnitt flexibel (feindrähtig) max. | 10 mm² |
| Leiterquerschnitt flexibel (feindrähtig) min. | 2,5 mm² |
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
