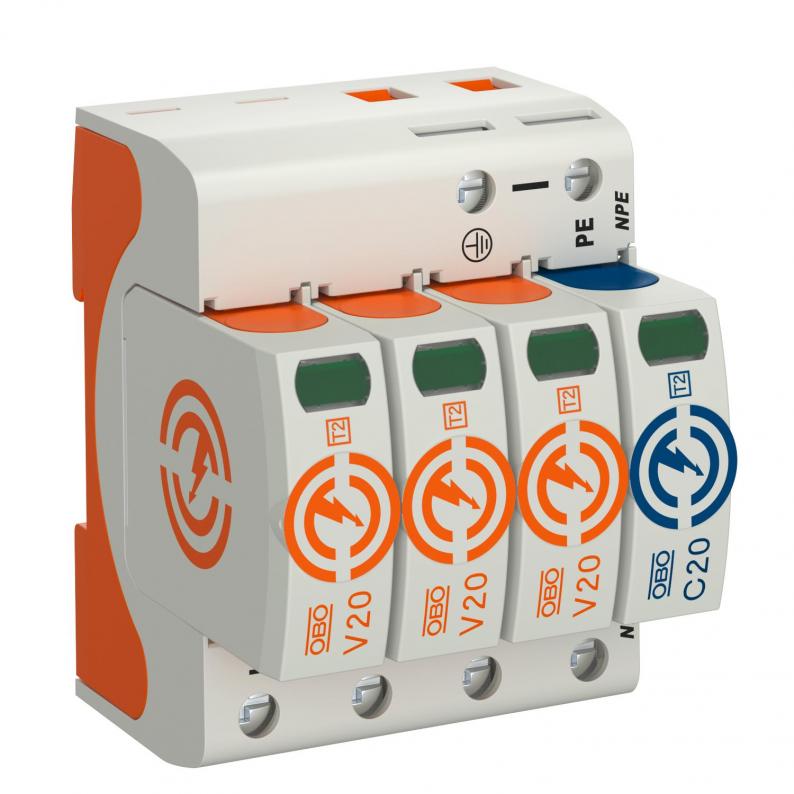

Überspannungsableiter V20, 3-polig+NPE 280 V

Überspannungsableiter V20, 3-polig+NPE 280 V

Typ V20-3+NPE-280 | OBO Art.Nr. 5095253 | EAN 4012196161331

Alle Ausführungen anzeigen
Art.Nr. / Typ
Ausführung der Pole
Höchste Dauerspannung AC
280 V
Schutzart
IP20

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Überspannungsableiter Typ 2

• Zum Überspannungsschutz-Potentialausgleich nach VDE 0100-443 (IEC 60364-4-44)
• Ableitvermögen bis 40 kA (8/20) pro Pol durch hochleistungsfähige Varistoren
• Modularer steckbarer Ableiter mit Abtrennvorrichtung und optischer Statusanzeige
• Rastfunktion mit Vibrationsschutz und Spannungskodierung
• Kunststoff nach UL 94 V-0
• Die FS Varianten besitzen einen potentialfreien Wechslerkontakt zur Fernsignalisierung

Anwendung: Potentialausgleich in Haupt- und Unterverteilungen.
  • Underwriters Laboratories Inc., USA + CSA, Kanada
  • Österreichischer Verband für Elektrotechnik, Österreich
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • KEMA-KEUR, Niederlande
  • 5 Jahre Gewährleistung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • EurAsian Conformity
  • Regulatory Compliance Mark - Konformitätserklärung für Australien / Neuseeland
  • Schutzgerät nach DIN EN 61643-11 bzw. IEC 61643-11
  • Übergang von LPZ 1 auf 2
  • Installation electrotechnical expertise
  • CO₂-Fußabdruck (PCF)

Technische Daten

Technische Daten

Ansprechzeit<25 ns
Ausblasendnein
Ausführung der Pole3+N/PE
Betriebstemperatur max.80 °C
Betriebstemperatur min.-40 °C
CO2 Fußabdruck (GWP) Cradle-to-Gate1,7718 kg CO2e / 1 Stück
Dimension280V
Drehmoment4 Nm
Fernsignalisierungnein
Folgestromlöschvermögen (eff) [N-PE]0,1 kA
Gehäusewerkstoff ÜberspannungsschutzbauteilePA UL 94 V-0
Höchste Dauerspannung (L-N)280 V
Höchste Dauerspannung (N-PE)255 V
Höchste Dauerspannung AC280 V
Integrierte Vorsicherungnein
Kurzschlussfestja
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz50 kA eff
Leiterquerschnitt flexibel (feindrähtig) max.2 AWG
Leiterquerschnitt flexibel (feindrähtig) min.16 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) max.35 mm²
Max. netzseitiger Überstromschutz160 A gL/gG
Maximale Vorsicherung160 A
Maximaler Ableitstoßstrom (8/20 μs)40 kA
Maximaler Ableitstoßstrom (8/20 μs) [L-N]40 kA
Maximaler Ableitstoßstrom (8/20 μs) [N-PE]60 kA
Mindestabstand1,5 mm
MontageartHutschiene 35 mm
Nennableitstoßstrom (8/20 µs)20 kA
Nennableitstoßstrom (8/20 µs) [L-N]20 kA
Nennableitstoßstrom (8/20 µs) [N-PE]40 kA
Nennspannung AC (50 / 60 Hz)230 V
Netzformsonstige
Netzform TNja
Netzform TN-C-Sja
Netzform TN-Sja
Netzform TTja
Polzahl4
Prüfklasse Typ 2ja
Restspannung [L-N] @ 1 kA0,8 kV
Restspannung [L-N] @ 5 kA1 kV
SchutzartIP20
Schutzpegel [L-N]≤1,3
Signalisierung am Gerätoptisch
SPD nach EN 61643-11Typ 2
SPD nach IEC 61643-1class II
SPD nach UL 1449Type 4
Temperatureinsatzbereich max.80 °C
Temperatureinsatzbereich min.-40 °C
TOV-Spannung [L-N] - fail safe mode - 120 min440 V
TOV-Spannung [L-N] - withstand mode - 5 s335 V
TOV-Spannung [N-PE] - withstand mode - 200 ms1200 V
ZulassungenVDE, KEMA, UL, ÖVE

Abmessungen

Breite71,2 mm
Höhe90 mm
Länge78,5 mm

Anschlussmöglichkeiten

Ableitstoßstrom (8/20 µs) [gesamt]60 kA
Gemeinsamer Schutzpegel [L-PE]1,5 kV
Leiterquerschnitt flexibel (feindrähtig) max.35 mm²
Leiterquerschnitt flexibel (feindrähtig) min.1,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) max.2 AWG
Leiterquerschnitt starr (ein-/mehrdrähtig) min.1,5 mm²
Leiterquerschnitt starr (ein-/mehrdrähtig) min.16 AWG
