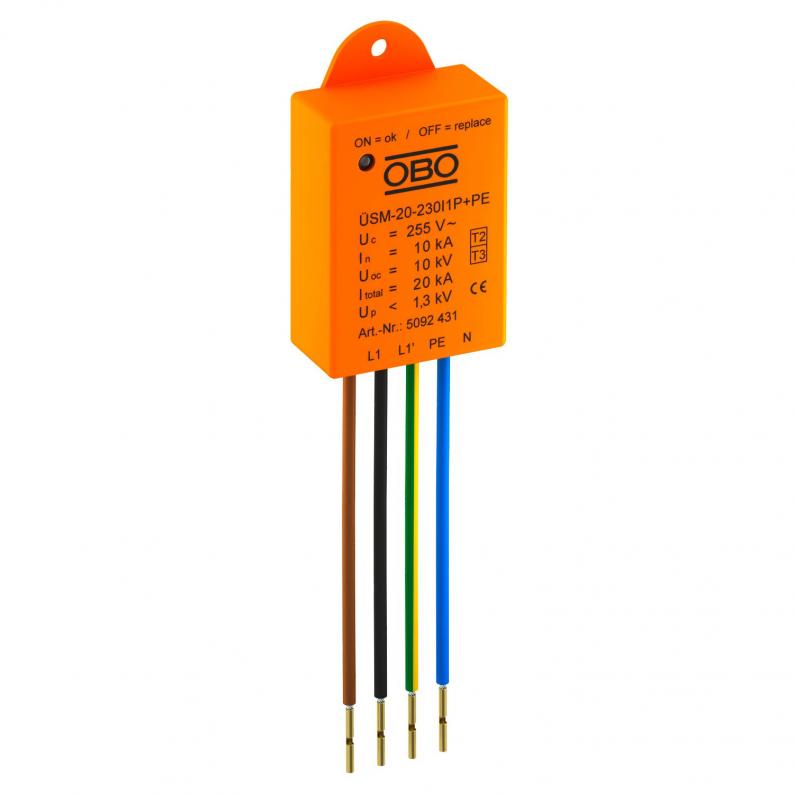

Überspannungsschutz für LED-Systeme ÜSM-20-230I1P+PE
Typ ÜSM-20-230I1P+PE | Art.Nr. 5092431 | EAN 4012196515400
Art.Nr. / Typ
5092431 / ÜSM-20-230I1P+PE
Schutzart
IP20
Ausführung der Pole
1+N/PE
kl. VKE: 1 Stück
1Stück
Beschreibung
Überspannungsschutz-Modul Typ 2+3 nach DIN EN 61643-11 für 230/400V Netze.
Bestimmt zum Schutz von LED Beleuchtung.
• mit Funktionsanzeige und Abschaltung des Laststromkreises bei Ausfall des SPD
• geringe Baugröße zum Einbau im Mastanschlusskasten bzw. vor dem Treiber
• 1+NPE Schutzschaltung mit maximal 20kA Ableitvermögen
• Überspannungsbegrenzung unter 1300V bzw. 1000V @ 5kA
• mit oder ohne Abschaltung der Leuchte im Defektfall
Anwendung: Im Kabelübergangskasten, Abzweigdosen, Kabelkanal bis Unterflur-Systeme
Zum Schutz von elektronischen Geräten wie z.B. LED-Leuchten vor Überspannungen
Bestimmt zum Schutz von LED Beleuchtung.
• mit Funktionsanzeige und Abschaltung des Laststromkreises bei Ausfall des SPD
• geringe Baugröße zum Einbau im Mastanschlusskasten bzw. vor dem Treiber
• 1+NPE Schutzschaltung mit maximal 20kA Ableitvermögen
• Überspannungsbegrenzung unter 1300V bzw. 1000V @ 5kA
• mit oder ohne Abschaltung der Leuchte im Defektfall
Anwendung: Im Kabelübergangskasten, Abzweigdosen, Kabelkanal bis Unterflur-Systeme
Zum Schutz von elektronischen Geräten wie z.B. LED-Leuchten vor Überspannungen
Technische Daten
Abmessungen
| Länge | 155 mm |
|---|---|
| Breite | 40 mm |
| Höhe | 21 mm |
Technische Daten
| Signalisierung am Gerät | optisch |
|---|---|
| Schutzart | IP20 |
| Höchste Dauerspannung (L-N) | 255 V |
| Höchste Dauerspannung (N-PE) | 255 V |
| Nennableitstoßstrom (8/20 µs) [L-N] | 10 kA |
| Nennableitstoßstrom (8/20 µs) [N-PE] | 10 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [L-N] | 10 kA |
| Maximaler Ableitstoßstrom (8/20 μs) [N-PE] | 10 kA |
| Prüfklasse Typ 2 | ja |
| Prüfklasse Typ 3 | ja |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Schutzpegel [L-N] | ≤1,3 |
| Höchste Dauerspannung AC | 255 V |
| Nennableitstoßstrom (8/20 µs) | 10 kA |
| Ausführung der Pole | 1+N/PE |
| Montageart | sonstige |
| Max. netzseitiger Überstromschutz | 16 |
| Ausführung | 1polig + NPE für SK I |
| Nennlaststrom (Ein- / Ausgangsklemme) | 16 A |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Anschlusskabellänge | 0,09 m |
| SPD nach IEC 61643-1 | class II+III |
| SPD nach EN 61643-11 | Typ 2+3 |
| LPZ | 1→2 |
| Maximaler Ableitstoßstrom (8/20 μs) | 20 kA |
| Ansprechzeit | <25 ns |
| Maximale Vorsicherung | 16 A |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
| Dimension | 230V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,024 kg CO2e / 1 Stück |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 20 kA |
|---|---|
| Gemeinsamer Schutzpegel [L-PE] | 1,5 kV |
