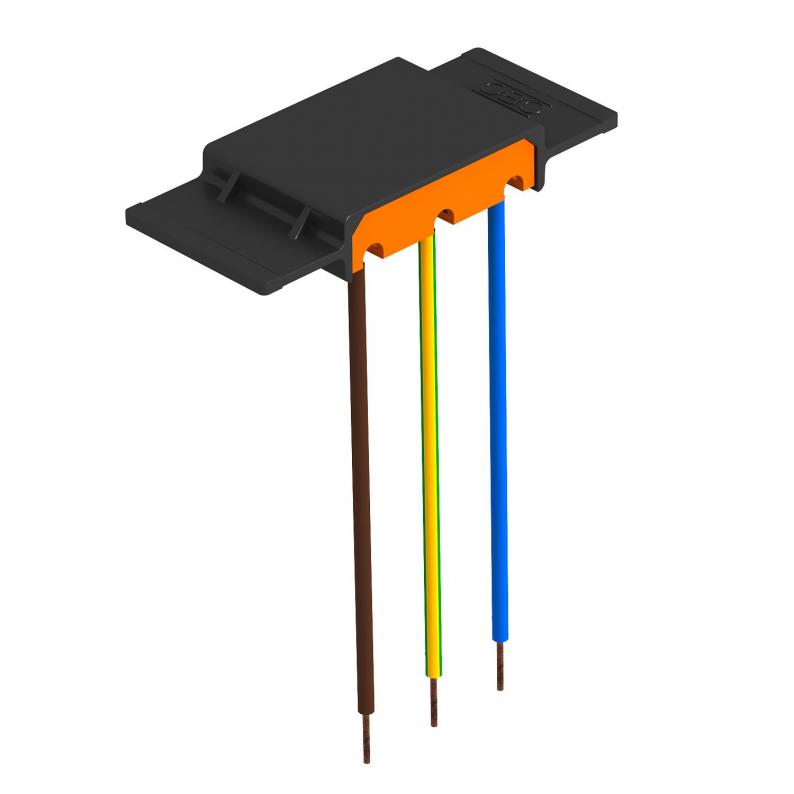

Überspannungsschutzmodul 230 V mit Halter für Gerätebecher GB2 und GB3

Überspannungsschutzmodul 230 V mit Halter für Gerätebecher GB2 und GB3

Art.Nr. 5092472 | EAN 4012195613596

Alle Ausführungen anzeigen
Art.Nr. / Typ
5092472 / ÜSM-A-4

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsAusführungen

Beschreibung

Überspannungsschutz-Modul Typ 3 nach DIN EN 61643-11 für 230V Netze.

• mit akustischer Defektmeldung
• mit geringer Baugröße und Y-Schaltung
• Halogenfreier Kunststoff (UL 94 V-0)
• Halter mit Trennstegfunktion für Gerätebecher GB2 / GB3 und Universalträger UT3 und UT4

Anwendung: Universell einsetzbar für alle Installationssysteme.
2polig, 16 A/250 V~, mit akustischer Defektanzeige.
  • 5 Jahre Gewährleistung
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • Schutzgerät nach DIN EN 61643-11 bzw. IEC 61643-11
  • Übergang von LPZ 2 auf 3
  • Akustische Signalisierung
  • Installation electrotechnical expertise

Technische Daten

Technische Daten

Ansprechzeit<25 ns
Ausführunginkl. Halter mit Trennwandfunktion
Ausführung der Pole1
Betriebstemperatur max.60 °C
Betriebstemperatur min.-15 °C
CO2 Fußabdruck (GWP) Cradle-to-Gate0,0614 kg CO2e / 1 Stück
Dimension255V
Höchste Dauerspannung AC255 V
Leitungsart für ÜberspannungsschutzgeräteEnergieleitung AC
LPZ2→3
Max. netzseitiger Überstromschutz16
Maximale Vorsicherung16 A
Maximaler Ableitstoßstrom (8/20 μs)6 kA
Montageartsonstige
Nennableitstoßstrom (8/20 µs)3 kA
Nennlaststrom (Ein- / Ausgangsklemme)16 A
Nennspannung AC (50 / 60 Hz)230 V
Netzformsonstige
Schutzpegel Ader - Erde1500 V
Schutzpegel [L-N]≤1500
Signalisierung am Gerätakustisch
SPD nach EN 61643-11Typ 3
SPD nach IEC 61643-1class III

Anschlussmöglichkeiten

Gemeinsamer Schutzpegel [L-PE]1500 kV
