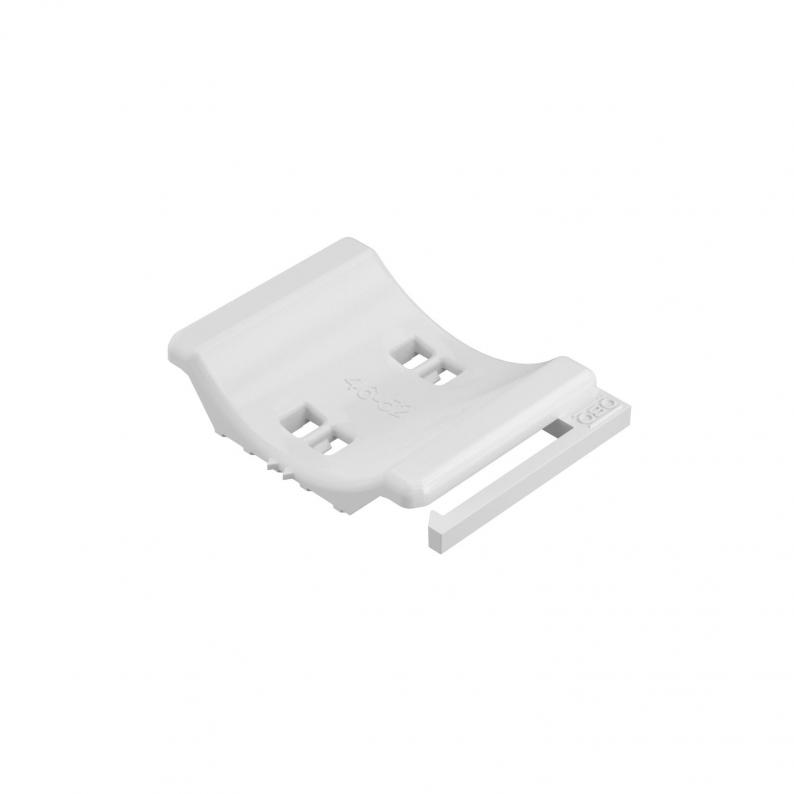

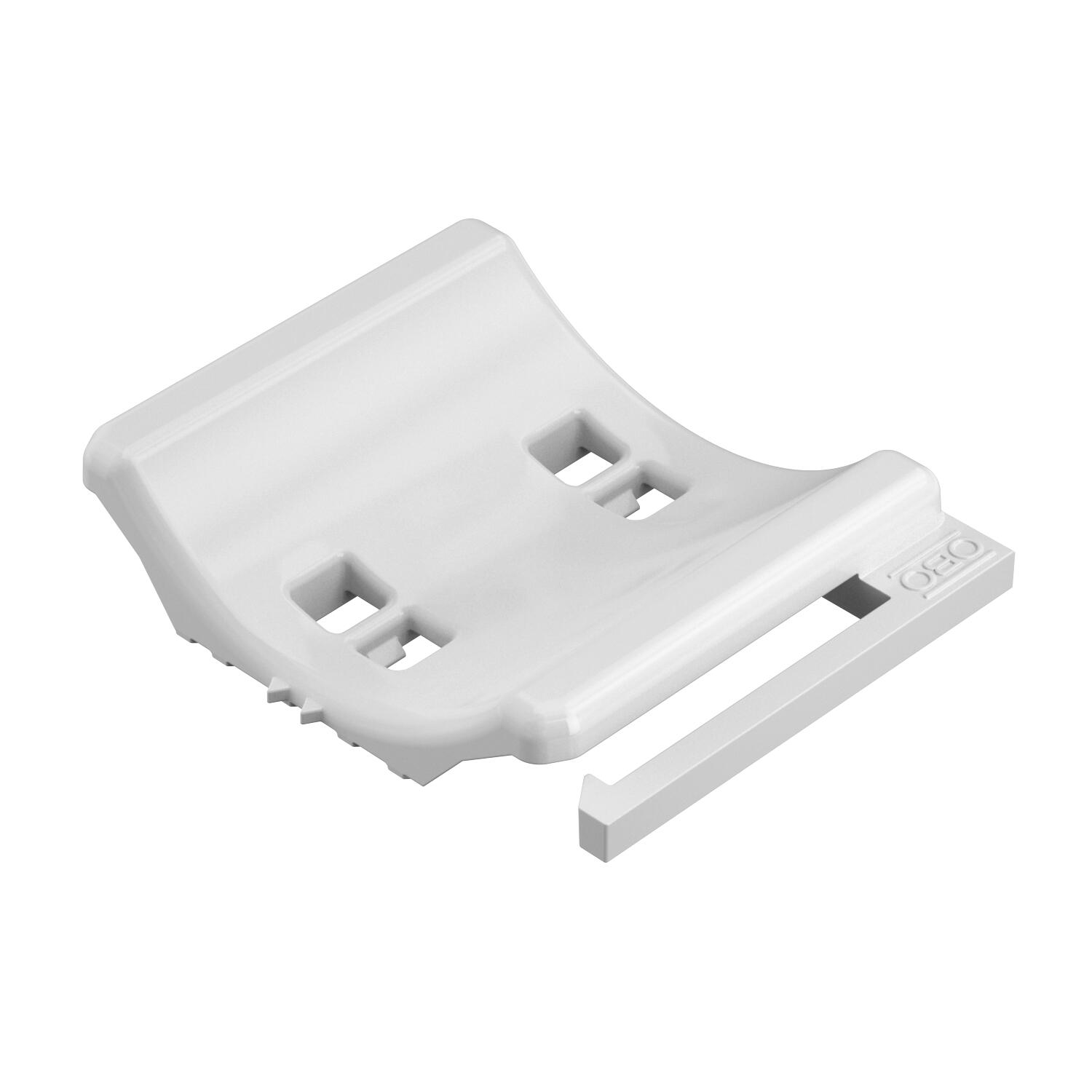

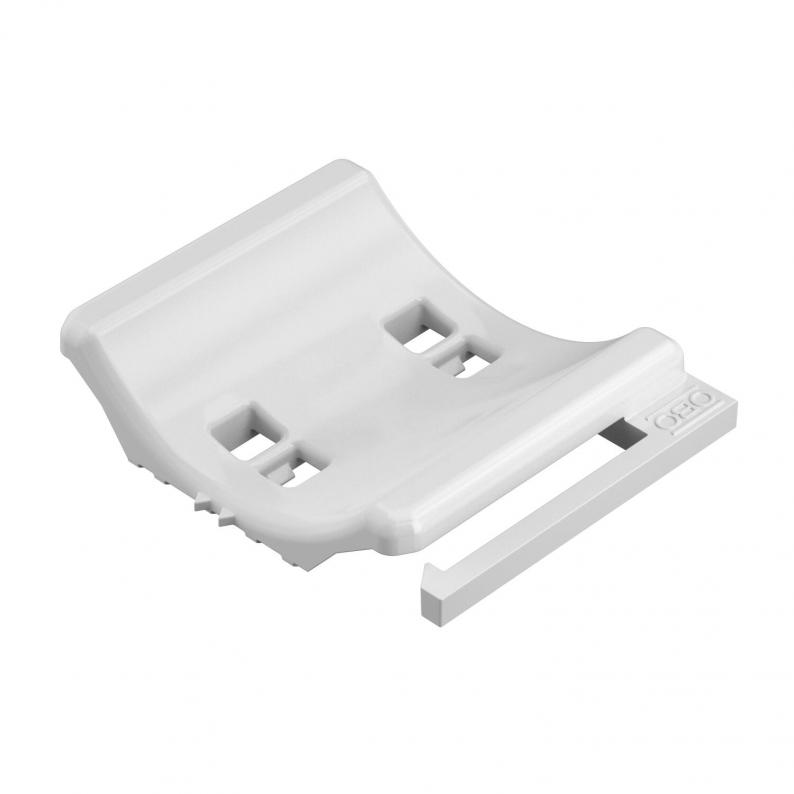

Universal-Gegenwanne, Kunststoff
Typ 2058UW 52 LGR | Art.Nr. 1198052 | EAN 4012196636211
Art.Nr. / Typ
Maß L
Maß B
Maß H
Spannbereich D max.
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung
Unabhängig von der Schiene, universell einsetzbar durch Aufschieben auf einen Schenkel der Bügelschelle. Durch eine intelligente Kontur auf der Rückseite, kombinierbar zur Doppelwanne. Nachträgliche Installation ohne Demontage der Bügelschelle möglich.
Technische Daten

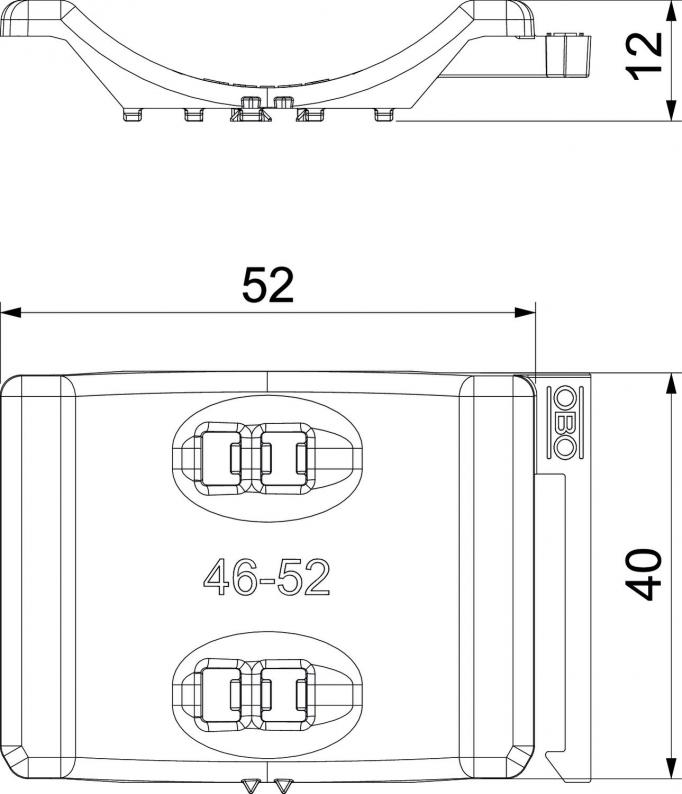

Abmessungen
| Maß L | 40 mm |
|---|---|
| Maß B | 57,5 mm |
| Maß H | 11,8 mm |
Technische Daten
| Ausführung Gegenwanne/Schellen | Gegenwanne |
|---|---|
| Geeignet für max. Kabeldurchmesser | 52 mm |
| Spannbereich D max. | 52 mm |
| Spannbereich D min. | 46 mm |
| Dimension | 46-52mm |
| Werkstoff | Polypropylen |
| Farbe | lichtgrau; RAL 7035 |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (1)
Artikelbilder (3)
3D Daten Downloads (1)
Ausführungen
Typ
Maß L
Maß B
Maß H
Spannbereich D max.
Spannbereich D min.
Art.Nr.
2058UW 12 LGR
37
18,5
5,8
12
8
1198012
2058UW 16 LGR
37
21,5
5,8
16
12
1198016
2058UW 22 LGR
37
27,5
6,8
22
16
1198022
2058UW 28 LGR
37
33,5
8,3
28
22
1198028
2058UW 34 LGR
37
45,5
9,8
34
28
1198034
2058UW 40 LGR
37
45,5
10,8
40
34
1198040
2058UW 46 LGR
40
51,5
11,8
46
40
1198046
2058UW 52 LGR
40
57,5
11,8
52
46
1198052
2058UW 58 LGR
40
63,5
11,8
58
52
1198058
2058UW 64 LGR
40
69,5
11,8
64
58
1198064
2058UW 70 LGR
40
75,5
12,3
70
64
1198070
2058UW 76 LGR
40
81,5
12,3
76
70
1198076
2058UW 82 LGR
40
87,5
12,3
82
76
1198082
2058UW 90 LGR
40
96
12,8
90
82
1198090
2058UW 100 LGR
40
106
12,8
100
90
1198100
Maß L
Maß B
Maß H
Spannbereich D max.
Spannbereich D min.
2058UW 12 LGR
Art.Nr.
1198012
Maß L
37
Maß B
18,5
Maß H
5,8
Spannbereich D max.
12
Spannbereich D min.
8
2058UW 16 LGR
Art.Nr.
1198016
Maß L
37
Maß B
21,5
Maß H
5,8
Spannbereich D max.
16
Spannbereich D min.
12
2058UW 22 LGR
Art.Nr.
1198022
Maß L
37
Maß B
27,5
Maß H
6,8
Spannbereich D max.
22
Spannbereich D min.
16
2058UW 28 LGR
Art.Nr.
1198028
Maß L
37
Maß B
33,5
Maß H
8,3
Spannbereich D max.
28
Spannbereich D min.
22
2058UW 34 LGR
Art.Nr.
1198034
Maß L
37
Maß B
45,5
Maß H
9,8
Spannbereich D max.
34
Spannbereich D min.
28
2058UW 40 LGR
Art.Nr.
1198040
Maß L
37
Maß B
45,5
Maß H
10,8
Spannbereich D max.
40
Spannbereich D min.
34
2058UW 46 LGR
Art.Nr.
1198046
Maß L
40
Maß B
51,5
Maß H
11,8
Spannbereich D max.
46
Spannbereich D min.
40
2058UW 52 LGR
Art.Nr.
1198052
Maß L
40
Maß B
57,5
Maß H
11,8
Spannbereich D max.
52
Spannbereich D min.
46
2058UW 58 LGR
Art.Nr.
1198058
Maß L
40
Maß B
63,5
Maß H
11,8
Spannbereich D max.
58
Spannbereich D min.
52
2058UW 64 LGR
Art.Nr.
1198064
Maß L
40
Maß B
69,5
Maß H
11,8
Spannbereich D max.
64
Spannbereich D min.
58
2058UW 70 LGR
Art.Nr.
1198070
Maß L
40
Maß B
75,5
Maß H
12,3
Spannbereich D max.
70
Spannbereich D min.
64
2058UW 76 LGR
Art.Nr.
1198076
Maß L
40
Maß B
81,5
Maß H
12,3
Spannbereich D max.
76
Spannbereich D min.
70
2058UW 82 LGR
Art.Nr.
1198082
Maß L
40
Maß B
87,5
Maß H
12,3
Spannbereich D max.
82
Spannbereich D min.
76
2058UW 90 LGR
Art.Nr.
1198090
Maß L
40
Maß B
96
Maß H
12,8
Spannbereich D max.
90
Spannbereich D min.
82
2058UW 100 LGR
Art.Nr.
1198100
Maß L
40
Maß B
106
Maß H
12,8
Spannbereich D max.
100
Spannbereich D min.
90
