Unterflurkanal, 2-teilig, 3-zügig, Kanalhöhe 28 mm
Unterflurkanal, 2-teilig, 3-zügig, Kanalhöhe 28 mm
Art.Nr. 7400275 | EAN 4012197352042
Art.Nr. / Typ
Breite
Länge
2000 mm
Anzahl der Züge
3 St.
kl. VKE: 2 m
2m
Beschreibung

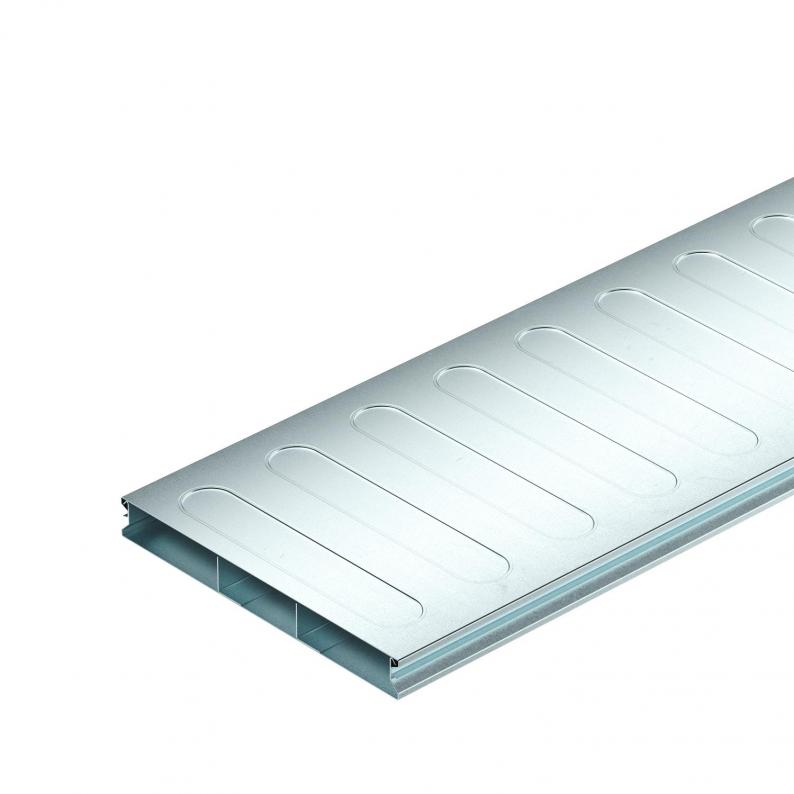

Unterflurkanal (2-teilig) zur Verlegung von Kabeln und Leitungen in estrichüberdeckten Unterflur-Systemen nach EN 50085-2-2. Abnehmbarer und durchgängig aufrastbarer Kanaldeckel. Mit Trennsteg im Kanalunterteil. Maximale Belastbarkeit bis 1,5 kN.
Technische Daten
Technische Daten
| Anzahl der festen Trennwände | 2 |
|---|---|
| Anzahl der Züge | 3 St. |
| Bodenblech | ja |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 8,1619 kg CO₂e / 1 Meter |
| Dimension | 2000x250x28 |
| Einsatzbereich | estrichüberdeckt |
| Entkoppelbar | nein |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 28 mm |
| Nutzquerschnitt | 6130 mm² |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Querschnitt Zug a | 2166 mm² |
| Querschnitt Zug b | 1798 mm² |
| Vertikale Last, große Fläche | bis 1.500 N |
| Werkstoff | Stahl |

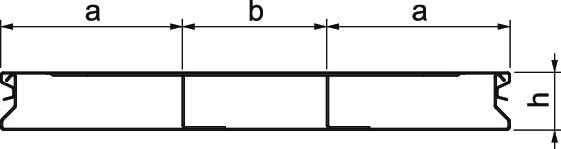

Abmessungen
| Breite | 250 mm |
|---|---|
| Höhe | 28 mm |
| Länge | 2000 mm |
| Maß a | 90 mm |
| Maß b | 70 mm |
| Maß h | 28 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
Ausführungen
Typ
Länge
Breite
Anzahl der Züge
Art.Nr.
S3 25028-2
2000 mm
250 mm
3 St.
7400275
S3 35028-2
2000 mm
350 mm
3 St.
7400287
Breite
S3 25028-2
Art.Nr.
7400275
Länge
2000 mm
Breite
250 mm
Anzahl der Züge
3 St.
S3 35028-2
Art.Nr.
7400287
Breite
350 mm
Anzahl der Züge
3 St.
Länge
2000 mm
