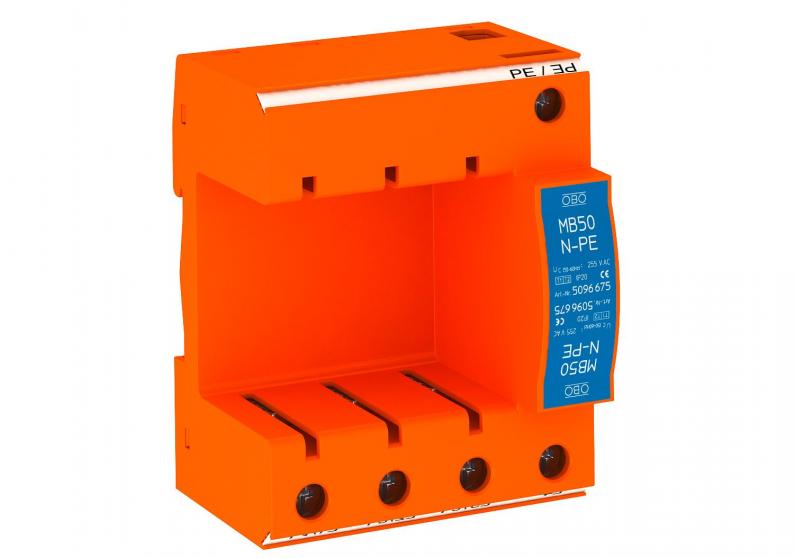

Unterteil CombiController V50
Typ MB 50-3+NPE | OBO Art.Nr. 5096675 | EAN 4012195425144
OBO Art.Nr. / Typ
5096675 / MB 50-3+NPE
kl. VKE: 1 Stück
1Stück
Beschreibung
Unterteil für V 50-B+C, Kombiableiter, Blitz- und Überspannungsableiter Typ 1+2
• passend zu V 25-B+C, V 20-C und V10-C
• vormontiert und anschlussfertig
• Multifunktionsklemmen zur komfortablen Verbindung mit Reiheneinbaugeräten
• Oberteile sind um 180 Grad drehbar
• 3+1-Schutzschaltung für TN-S- und TT-Netz-Systeme
Anwendung: Blitzschutzpotentialausgleich bei Gebäuden auch mit äußerem Blitzschutz der Klasse III und IV und in handelsüblichen Verteilergehäusen.
Unterteil
• passend zu V 25-B+C, V 20-C und V10-C
• vormontiert und anschlussfertig
• Multifunktionsklemmen zur komfortablen Verbindung mit Reiheneinbaugeräten
• Oberteile sind um 180 Grad drehbar
• 3+1-Schutzschaltung für TN-S- und TT-Netz-Systeme
Anwendung: Blitzschutzpotentialausgleich bei Gebäuden auch mit äußerem Blitzschutz der Klasse III und IV und in handelsüblichen Verteilergehäusen.
Unterteil
Technische Daten
Technische Daten
| Ansprechzeit | <25 ns |
|---|---|
| Ausblasend | nein |
| Ausführung | 3+NPE Unterteil |
| Ausführung der Pole | 3+N/PE |
| Betriebstemperatur max. | 80 °C |
| Betriebstemperatur min. | -40 °C |
| Blitzstoßstrom (10/350) [gesamt] | 50 kA |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 1,3266 kg CO2e / 1 Stück |
| Dimension | 3+NPE |
| Fernsignalisierung | nein |
| Höchste Dauerspannung (N-PE) | 255 V |
| Höchste Dauerspannung AC | 280 V |
| Integrierte Vorsicherung | nein |
| Leiterquerschnitt starr (ein-/mehrdrähtig) max. | 35 mm² |
| LPZ | 0→2 |
| Max. netzseitiger Überstromschutz | 125 |
| Maximale Vorsicherung | 125 A |
| Maximaler Ableitstoßstrom (8/20 μs) | 50 kA |
| Montageart | Hutschiene 35 mm |
| Nennableitstoßstrom (8/20 µs) [N-PE] | 50 kA |
| Nennspannung AC (50 / 60 Hz) | 230 V |
| Netzform | sonstige |
| Netzform DC | nein |
| Netzform IT | nein |
| Netzform sonstige | nein |
| Netzform TN | ja |
| Netzform TN-C | ja |
| Netzform TN-C-S | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Polzahl | 3 |
| Schutzart | IP20 |
| Schutzpegel [L-N] | ≤1,3 |
| Signalisierung am Gerät | optisch |
| SPD nach EN 61643-11 | Typ 1+2 |
| SPD nach IEC 61643-1 | class I+II |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -40 °C |
Anschlussmöglichkeiten
| Ableitstoßstrom (8/20 µs) [gesamt] | 50 kA |
|---|---|
| Leiterquerschnitt starr (ein-/mehrdrähtig) min. | 2,5 mm² |
