UP Unterputz-Elektronikdose 46, eckig, mit seitlichem Klemmraum
Typ UE 46 | OBO Art.Nr. 2003725 | EAN 4012196863815
OBO Art.Nr. / Typ
2003725 / UE 46
Höhe
50 mm
Anzahl der Einführungen
16
Durchmesser
61 mm
für Rohrdurchmesser
20/25 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
Unterputz-Elektronikdose mit seitlichem Klemmraum, eckige Form, für den Einsatz in Mauerwerk mit einer Einbautiefe von mindestens 50 mm.
• Beidseitig koppelbarer Verbindungsstutzen mit Bajonettverschluss
• 10 Kombi-Rohreinführungen Ø 20 und 25 mm
• 2 Einführungen bis Ø 20 mm im Boden
• 4 Einführungen für Flachleitungen/Stegleitungen
• 4 x 3 Schraubdome
Geprüft nach DIN EN 60670-1, DIN EN 60670-22 und DIN 49073-1.
• Beidseitig koppelbarer Verbindungsstutzen mit Bajonettverschluss
• 10 Kombi-Rohreinführungen Ø 20 und 25 mm
• 2 Einführungen bis Ø 20 mm im Boden
• 4 Einführungen für Flachleitungen/Stegleitungen
• 4 x 3 Schraubdome
Geprüft nach DIN EN 60670-1, DIN EN 60670-22 und DIN 49073-1.
Technische Daten
Technische Daten
| Anzahl der Einführungen | 16 |
|---|---|
| Art der Einführung | NYM-Leitungen, Datenleitungen und Wellrohre |
| Art der Gehäusedurchführung | Ausbrechöffnung |
| Befestigung der Geräte | Schrauben |
| Bemessungsspannung | 400 V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,1666 kg CO₂e / 1 Stück |
| Deckel | ohne |
| Deckelbefestigung | Schrauben |
| Dimension | Ø60xH50x114 |
| Durchmesser | 61 mm |
| Einführung von Hinten | ja |
| Farbe | tiefschwarz |
| flammwidrig | nach VDE 0471/IEC 60695-2-11, Prüftemperatur 650°C |
| Form | rechteckig |
| für Rohrdurchmesser | 20/25 mm |
| Geräteschraubenabstand | 60 mm |
| Halogenfrei | ja |
| Kombi-Einführungen Ø 20 / 25 mm | 10 |
| Luftdicht | nein |
| Mit Nagellasche | nein |
| Mit Schrauben | ja |
| Nennquerschnitt max. | 2,5 mm² |
| Nennquerschnitt min. | 1,5 mm² |
| Rohreinführungen Ø 20 mm | 2 |
| Schlagfest | ja |
| Schutzart | IP30 |
| Werkstoff | Polypropylen |

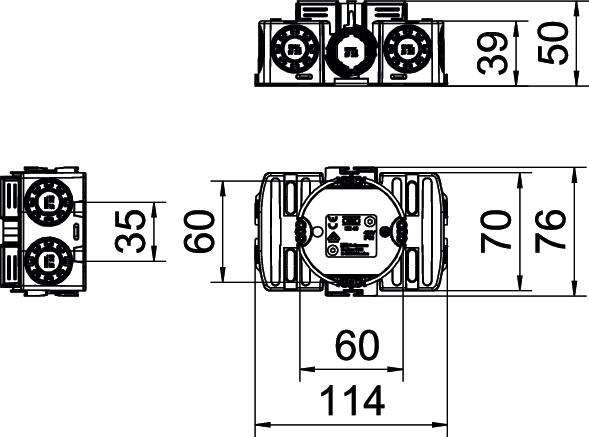

Abmessungen
| Breite | 76 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 114 mm |
