UP Unterputz-Elektronikdose 66, zusätzlicher Klemmraum

Typ UE 66 | Art.Nr. 2003726 | EAN 4012196856565

Datenblatt (PDF)

Konformitätserklärung (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

2003726 / UE 66

Anzahl der Einführungen

für Rohrdurchmesser

20/25 mm

kl. VKE: 10 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Unterputz-Elektronikdose mit zusätzlichem Klemmraum, für den Einsatz in Mauerwerk mit einer Einbautiefe von mindestens 66 mm.
• mit 4 koppelbaren Verbindungsstutzen mit Bajonettverschluss
• 6 Kombi-Rohreinführungen Ø 20 und 25 mm
• 8 Einführungen bis Ø 20 mm
• 6 Einführungen bis Ø 14 mm
• 2 Einführungen bis Ø 20 mm im Boden
• Trennwand für unterschiedliche Spannungen, mit Ausbrechöffnungen
• 4 x 3 Schraubdome
Geprüft nach DIN EN 60670-1, DIN EN 60670-22 und DIN 49073-1.

Technische Daten

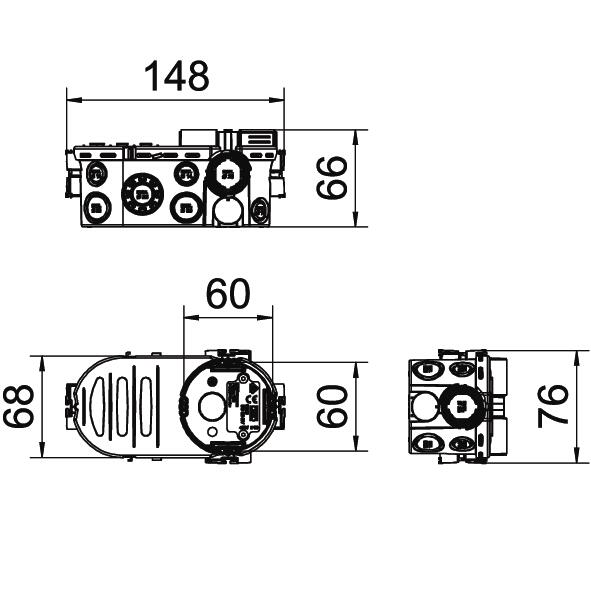

Abmessungen

Länge	148 mm
Breite	76 mm
Höhe	66 mm

Technische Daten

Art der Einführung	NYM-Leitungen, Datenleitungen und Wellrohre
Schlagfest	nein
Durchmesser	60 mm
Halogenfrei	ja
Anzahl der Einführungen	22
Befestigung der Geräte	Schrauben
Einführung von Hinten	ja
Schutzart	IP30
Art der Gehäusedurchführung	Ausbrechöffnung
für Rohrdurchmesser	20/25 mm
Mit Schrauben	ja
Luftdicht	nein
Mit Nagellasche	nein
Max. Leiterquerschnitt	2,5 mm²
Nennquerschnitt min.	1,5 mm²
Nennquerschnitt max.	2,5 mm²
Form	oval
Deckel	ohne
Deckelbefestigung	Schrauben
flammwidrig	nach VDE 0471/IEC 60695-2-11, Prüftemperatur 650°C
Rohreinführungen Ø 20 mm	10
Kombi-Einführungen Ø 20 / 25 mm	6
Dimension	Ø60xH66x148
Werkstoff	Polypropylen
Farbe	tiefschwarz
Bemessungsspannung	400 V
CO2 Fußabdruck (GWP) Cradle-to-Gate	0,2232 kg CO2e / 1 Stück
