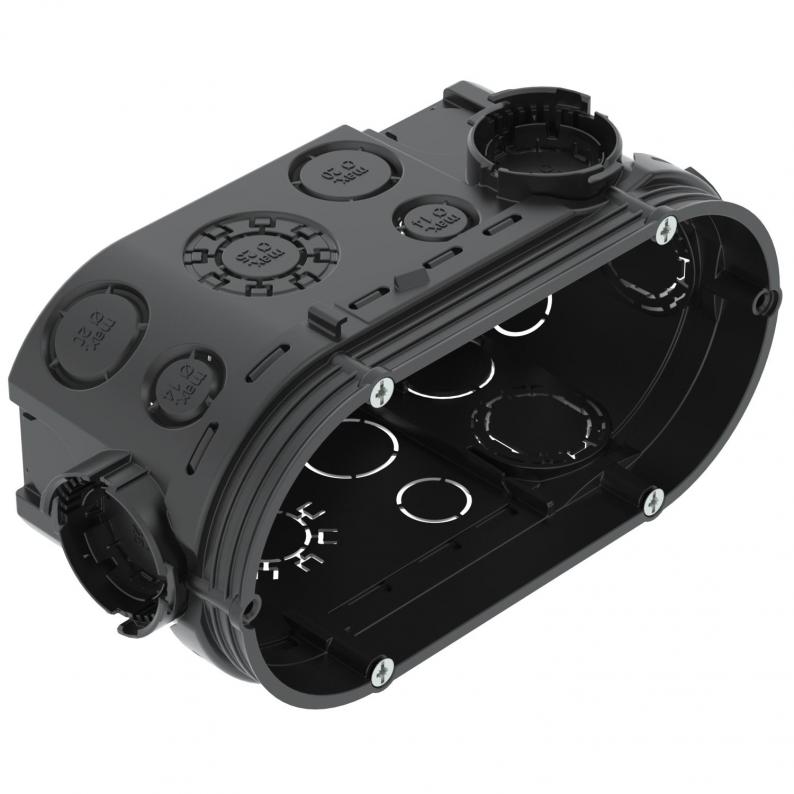

UP Unterputz-Geräte-Verbindungsdose 66, doppelte Ausführung
Typ UG 66-DV | Art.Nr. 2003720 | EAN 4012196959082
Art.Nr. / Typ
2003720 / UG 66-DV
Anzahl der Einführungen
22
für Rohrdurchmesser
20/25 mm
kl. VKE: 10 Stück
10Stück
Beschreibung
Doppelte Unterputz-Gerätedose für den Einsatz in Mauerwerk mit einer Einbautiefe von mindestens 66 mm.
• Mit 4 koppelbaren Verbindungsstutzen mit Bajonettverschluss
• 6 Kombi-Rohreinführungen Ø 20 und 25 mm
• 8 Einführungen bis Ø 20 mm
• 6 Einführungen bis Ø 14 mm
• 2 Einführungen bis Ø 20 mm im Boden
Geprüft nach DIN EN 60670-1, DIN EN 60670-22 und DIN 49073-1.
• Mit 4 koppelbaren Verbindungsstutzen mit Bajonettverschluss
• 6 Kombi-Rohreinführungen Ø 20 und 25 mm
• 8 Einführungen bis Ø 20 mm
• 6 Einführungen bis Ø 14 mm
• 2 Einführungen bis Ø 20 mm im Boden
Geprüft nach DIN EN 60670-1, DIN EN 60670-22 und DIN 49073-1.
Technische Daten
Abmessungen
| Länge | 148 mm |
|---|---|
| Breite | 60 mm |
| Höhe | 66 mm |
Technische Daten
| Art der Einführung | NYM-Leitungen, Datenleitungen und Wellrohre |
|---|---|
| Schlagfest | nein |
| Halogenfrei | ja |
| Anzahl der Einführungen | 22 |
| Befestigung der Geräte | Schrauben oder Spreizkrallen |
| Einführung von Hinten | ja |
| Schutzart | IP30 |
| Art der Gehäusedurchführung | Ausbrechöffnung |
| für Rohrdurchmesser | 20/25 mm |
| Luftdicht | nein |
| Nennquerschnitt max. | 2,5 mm² |
| Nennquerschnitt min. | 1,5 mm² |
| Form | oval |
| Deckel | ohne |
| Deckelbefestigung | Schrauben |
| flammwidrig | nach VDE 0471/IEC 60695-2-11, Prüftemperatur 650°C |
| Rohreinführungen Ø 20 mm | 10 |
| Kombi-Einführungen Ø 20 / 25 mm | 6 |
| Dimension | 2x Ø60xH66mm |
| Werkstoff | Polypropylen |
| Farbe | tiefschwarz |
| Bemessungsspannung | 400 V |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,2142 kg CO₂e / 1 Stück |
