US 3-Hängestiel A2

US 3-Hängestiel A2

Typ US 3 K 20 A2 | Art.Nr. 6342401 | EAN 4012195705352

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Farbe
edelstahl

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Hängestiel (U-Profil) in der Abmessung 50 x 30 mm mit angeschweißter Kopfplatte.


Zur Befestigung an waagerechten Betondecken und Stahlträgern. Ab der Auslegerbreite 400mm oder der Montage des Auslegers am Ende des Hängestiels empfiehlt sich der Einsatz des Distanzstücks Typ DSK 25.

  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • U-Stiel
  • Umweltproduktdeklaration (EPD)
  • CO₂-Fußabdruck (PCF)

Technische Daten

Abmessungen

Länge200 mm
Breite50 mm
Höhe30 mm

Technische Daten

Funktionserhaltnein
Materialstärke2 mm
AusführungU-Profil
maximale Zugbelastung5 kN
Auslegerlänge 2002,7 kN
Auslegerlänge 4001,5 kN
Dimension50x30x200
Oberflächeblank, nachbehandelt
WerkstoffEdelstahl, rostfrei 1.4301
Farbeedelstahl
CO2 Fußabdruck (GWP) Cradle-to-Gate2,6585 kg CO2e / 1 Stück

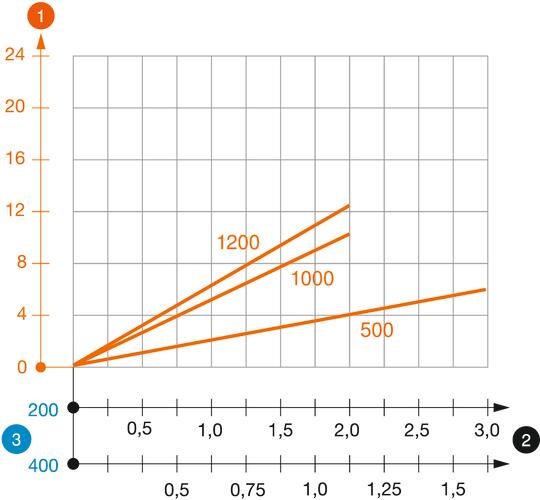

Belastungsdiagramm U-Stiel Typ US 3 K

Durchbiegung des Hängestielendes bei zulässiger Auslegerbelastung

Zulässige Auslegerbelastung in kN ohne Mannlast

Auslegerlänge in mm

Belastungskurve mit Stiellängen in mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)

Zubehör

Montagezubehör

Art.Nr. 6018517

U-Stielverbinder A2
Typ
VUS 3 A2

kl. VKE: 1 Stück

Art.Nr. 6338458

Schutzkappe
Typ
US 3 KS OR

kl. VKE: 20 Stück

Typ
FRS 10x25 A2

kl. VKE: 50 Stück

Ausführungen

Länge
US 3 K 20 A2
Art.Nr.
6342401
Länge
200
Farbe
edelstahl
US 3 K 30 A2
Art.Nr.
6342403
Länge
300
Farbe
edelstahl
US 3 K 40 A2
Art.Nr.
6342405
Länge
400
Farbe
edelstahl
US 3 K 50 A2
Art.Nr.
6342407
Länge
500
Farbe
edelstahl
US 3 K 60 A2
Art.Nr.
6342409
Länge
600
Farbe
edelstahl
US 3 K 70 A2
Art.Nr.
6342411
Länge
700
Farbe
edelstahl
US 3 K 80 A2
Art.Nr.
6342413
Länge
800
Farbe
edelstahl
US 3 K 90 A2
Art.Nr.
6342415
Länge
900
Farbe
edelstahl
US 3 K 100 A2
Art.Nr.
6342417
Länge
1000
Farbe
edelstahl
