US 5-Hängestiel A4

US 5-Hängestiel A4

Art.Nr. 6341209 | EAN 4012196815531

Alle Ausführungen anzeigen
Art.Nr. / Typ
Länge
Farbe
edelstahl

kl. VKE: 1 Stück

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

Hängestiel (U-Profil) mit angeschweißter Kopfplatte.
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung
  • U-Stiel

Technische Daten

Technische Daten

AusführungU-Profil
Auslegerlänge 2005,75 kN
Auslegerlänge 4003,1 kN
Auslegerlänge 6002,2 kN
CO2 Fußabdruck (GWP) Cradle-to-Gate4,5946 kg CO2e / 1 Stück
Dimension50x50x200
Farbeedelstahl
Funktionserhaltnein
Materialstärke2,5 mm
maximale Zugbelastung10 kN
Oberflächeblank, nachbehandelt
WerkstoffEdelstahl, rostfrei 1.4571

Abmessungen

Breite50 mm
Höhe50 mm
Länge200 mm

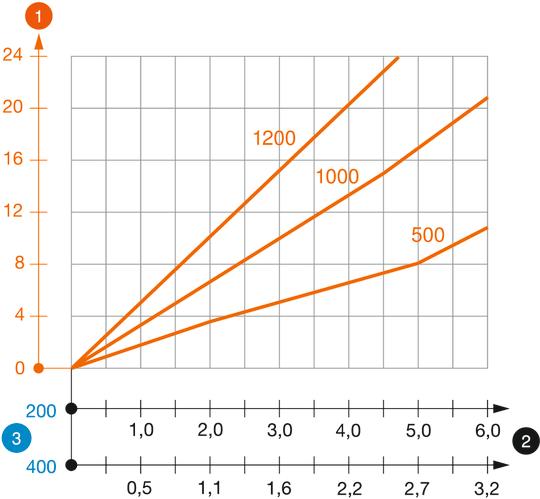

Belastungsdiagramm U-Stiel Typ US 5 K VA

Durchbiegung des Hängestielendes bei zulässiger Auslegerbelastung

Zulässige Auslegerbelastung in kN ohne Mannlast

Auslegerlänge in mm

Belastungskurve mit Stiellängen in mm

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)

Zubehör

Montagezubehör

Art.Nr. 6018509

U-Stielverbinder A4
Typ
VUS 5 A4

kl. VKE: 1 Stück

Art.Nr. 6338462

Schutzkappe
Typ
US 5 KS OR

kl. VKE: 20 Stück

Art.Nr. 6416462

Distanzstück A4
Typ
DSK 45 A4

kl. VKE: 10 Stück

Ausführungen

Länge
US 5 K 20 A4
Art.Nr.
6341209
Farbe
edelstahl
Länge
200 mm
US 5 K 30 A4
Art.Nr.
6341213
Länge
300 mm
Farbe
edelstahl
US 5 K 40 A4
Art.Nr.
6341217
Länge
400 mm
Farbe
edelstahl
US 5 K 50 A4
Art.Nr.
6341221
Farbe
edelstahl
Länge
500 mm
US 5 K 60 A4
Art.Nr.
6341225
Länge
600 mm
Farbe
edelstahl
US 5 K 70 A4
Art.Nr.
6341228
Länge
700 mm
Farbe
edelstahl
US 5 K 80 A4
Art.Nr.
6341233
Farbe
edelstahl
Länge
800 mm
US 5 K 90 A4
Art.Nr.
6341237
Länge
900 mm
Farbe
edelstahl
US 5 K 100 A4
Art.Nr.
6341241
Farbe
edelstahl
Länge
1000 mm
US 5 K 110 A4
Art.Nr.
6341245
Farbe
edelstahl
Länge
1100 mm
US 5 K 120 A4
Art.Nr.
6341249
Farbe
edelstahl
Länge
1200 mm
