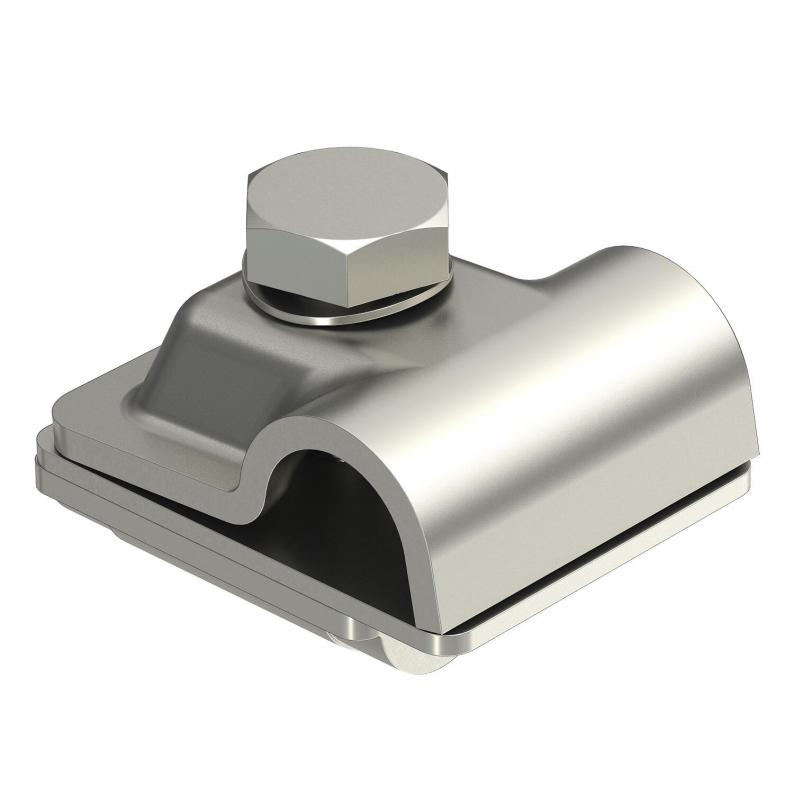

Vario-Schnellverbinder Rd 8-10x16
Typ 249 8-10X16 VA | Art.Nr. 5311590 | EAN 4012195925446
Art.Nr. / Typ
5311590 / 249 8-10X16 VA
kl. VKE: 10 Stück
10Stück
Beschreibung

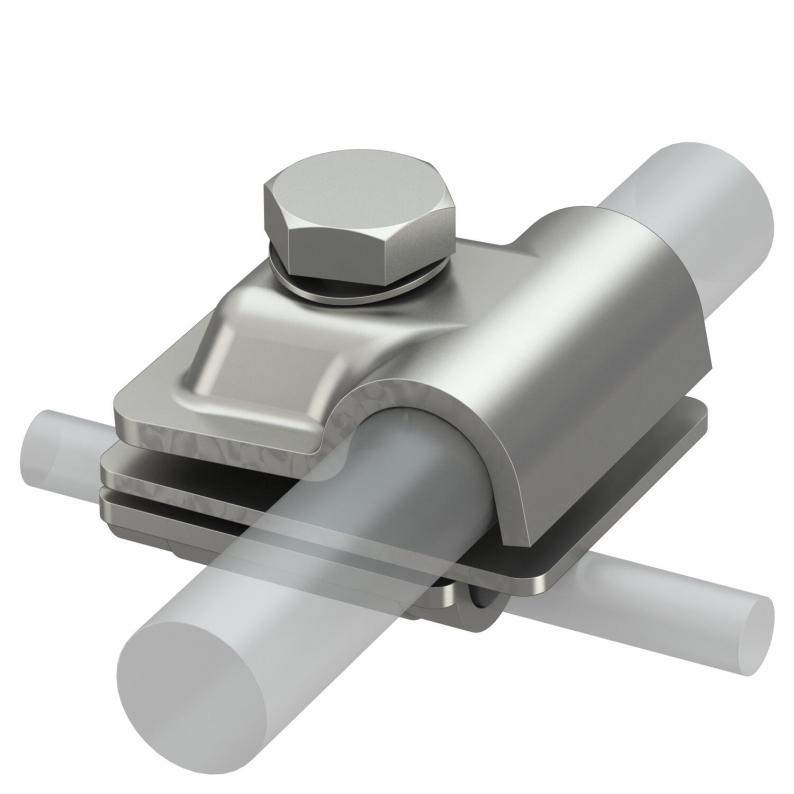

• für T-, Kreuz- und Parallelverbindungen mit Zwischenplatten
• schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl
• mit Federscheibe nach DIN 137
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
• schnelle Montage mittels einer Schraube M10 x 30 aus rostfreiem Edelstahl
• mit Federscheibe nach DIN 137
• entspricht den Anforderungen nach VDE 0185-305 (IEC 62305)
Technische Daten

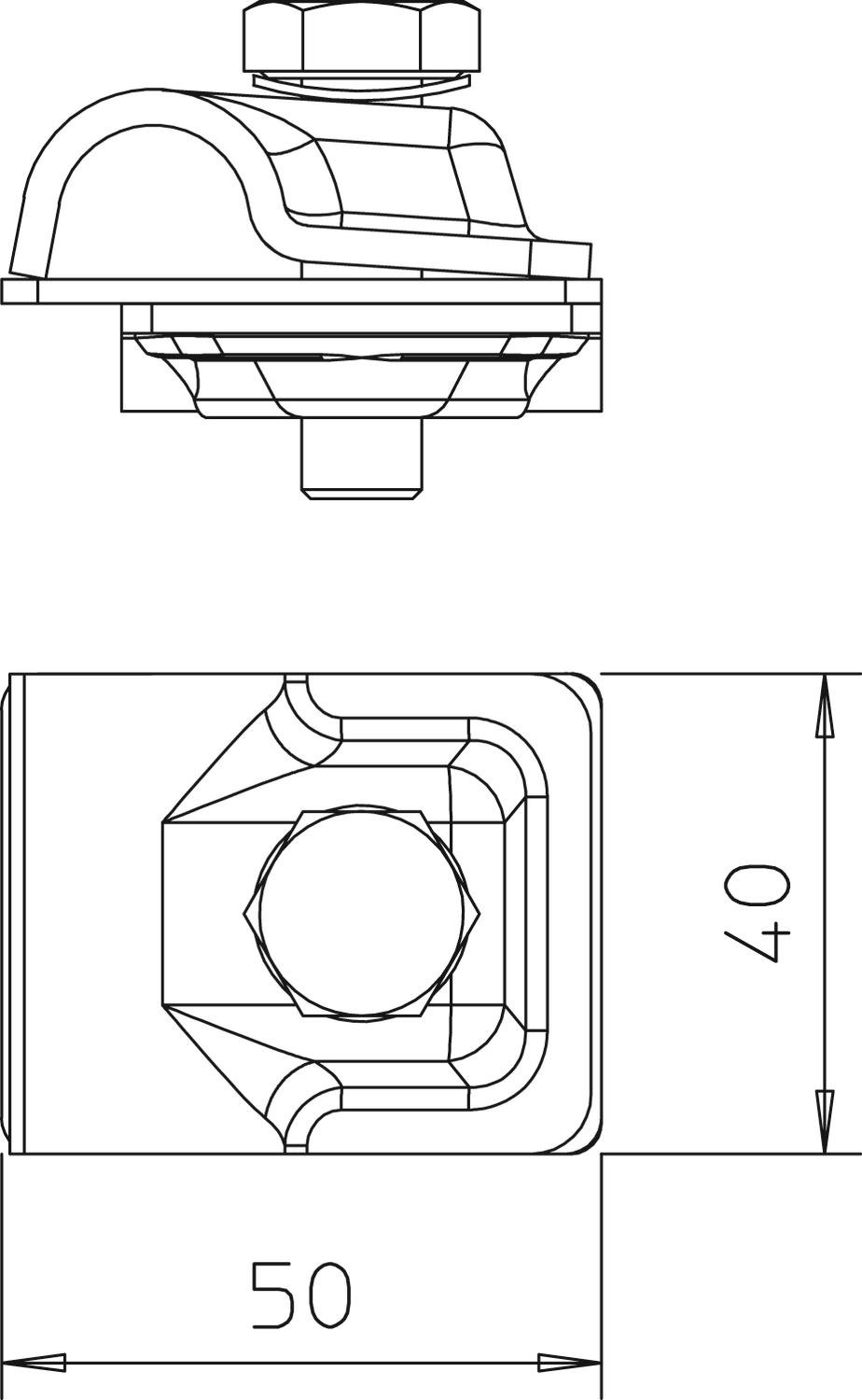

Abmessungen
| Länge | 50 mm |
|---|---|
| Breite | 40 mm |
| Maß A | 40 mm |
Technische Daten
| Zwischenplatte | nein |
|---|---|
| Art der Befestigungsschraube | Sechskantschraube |
| Art des Verbinders | Mehrzweckverbindungsklemme |
| Geeignet für Verbindung | Rundleiter Rd 8-10 / Rd 16 |
| Kurzschlussstrom (50HZ)(1s;≤300°C) | 7,9 kA |
| Blitzstromtragfähigkeit | H/100 kA |
| Rundleiterdurchmesser Leiter 1 max. | 10 mm |
| Rundleiterdurchmesser Leiter 1 min. | 8 mm |
| Rundleiterdurchmesser Leiter 2 max. | 16 mm |
| Rundleiterdurchmesser Leiter 2 min. | 0 mm |
| Passung | 8-10x16 mm |
| Dimension | 50x40mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,9098 kg CO2e / 1 Stück |
