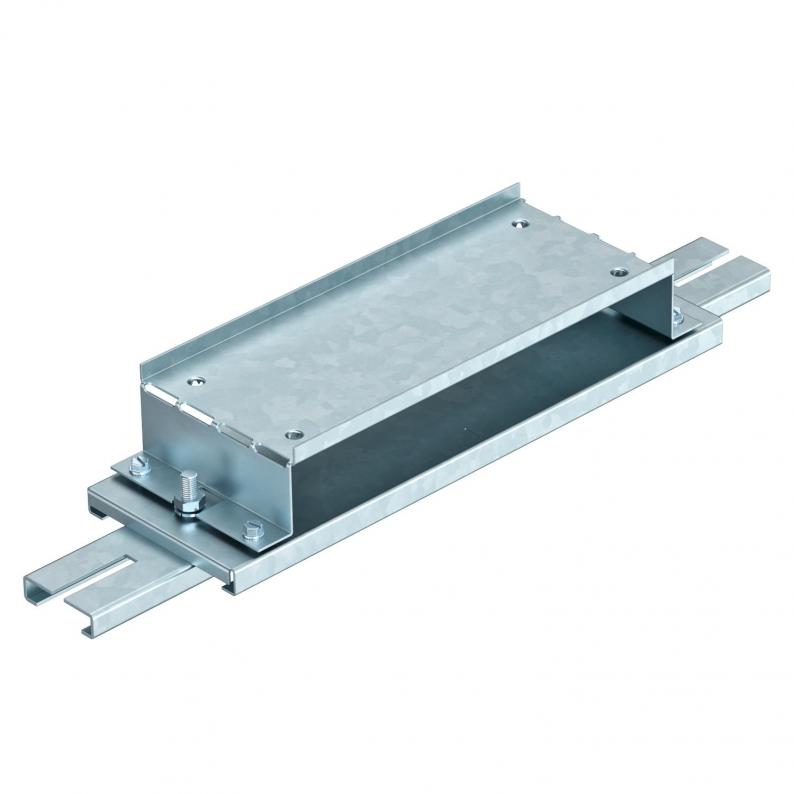

Verbindungselement 38 mm
Art.Nr. 7399890 | EAN 4012196331833
Art.Nr. / Typ
Kanalbreite min.
Kanalhöhe min.
38 mm
Breite
105 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Zur Verbindung von Unterflur-Installationskanälen bei Im-Beton-Anwendung.
Mit zwei verstellbaren Aufnahmen für Nivelliereinheiten IBNEV.
Mit zwei verstellbaren Aufnahmen für Nivelliereinheiten IBNEV.
Technische Daten
Technische Daten
| Ausführung | Lasche |
|---|---|
| Geeignet für Dehnungsfuge | nein |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 38 mm |
| Mit Potentialausgleich | ja |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |

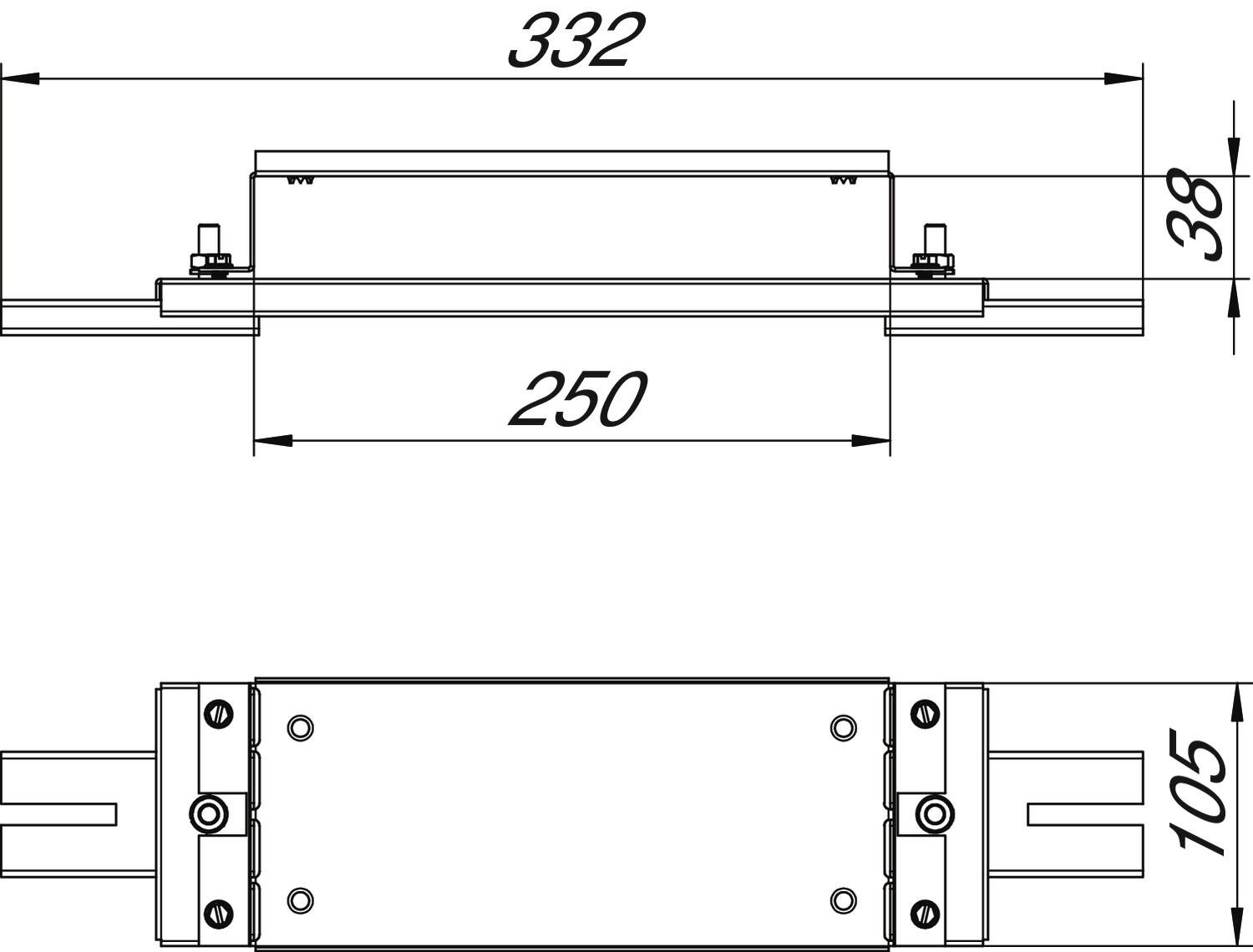

Abmessungen
| Breite | 105 mm |
|---|---|
| Höhe | 76 mm |
| Länge | 332 mm |
| Maß B | 250 mm |
| Maß h | 38 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Ausführungen
Typ
Kanalhöhe min.
Kanalbreite min.
Breite
Art.Nr.
IBVE 25038
38 mm
250 mm
105 mm
7399890
IBVE 35038
38 mm
350 mm
105 mm
7399896
Kanalbreite min.
IBVE 25038
Art.Nr.
7399890
Kanalhöhe min.
38 mm
Kanalbreite min.
250 mm
Breite
105 mm
IBVE 35038
Art.Nr.
7399896
Kanalbreite min.
350 mm
Breite
105 mm
Kanalhöhe min.
38 mm
