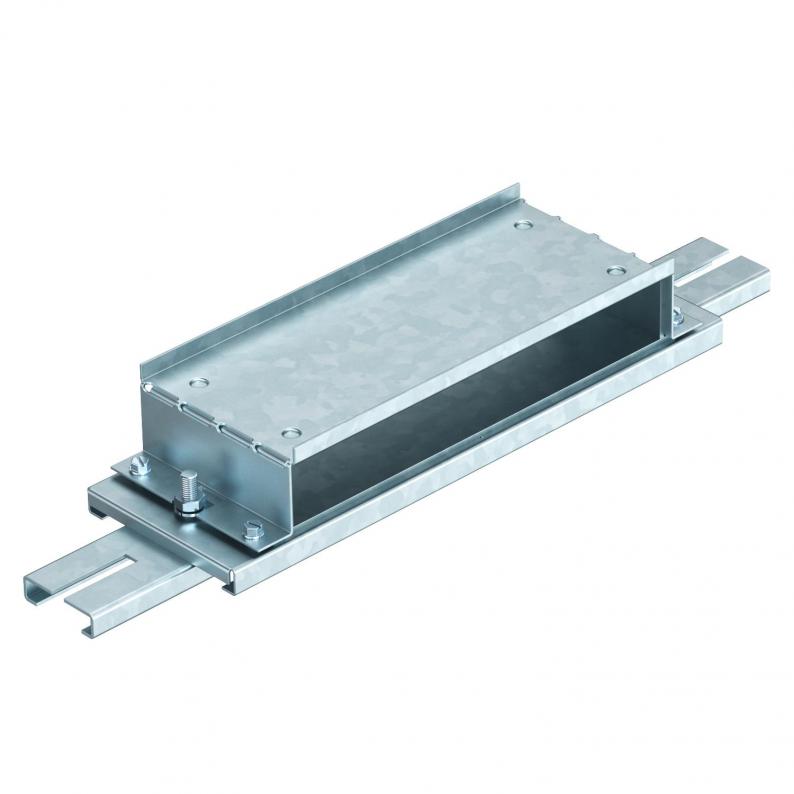

Verbindungselement 48 mm
Art.Nr. 7399892 | EAN 4012196331840
Art.Nr. / Typ
Kanalbreite min.
Breite
105 mm
Kanalhöhe min.
48 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Zur Verbindung von Unterflur-Installationskanälen (Breite 250 mm)
Mit zwei verstellbaren Aufnahmen für Nivelliereinheiten.
Mit zwei verstellbaren Aufnahmen für Nivelliereinheiten.
Technische Daten
Technische Daten
| Ausführung | Lasche |
|---|---|
| Geeignet für Dehnungsfuge | nein |
| Kanalbreite min. | 250 mm |
| Kanalhöhe min. | 48 mm |
| Mit Potentialausgleich | ja |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |

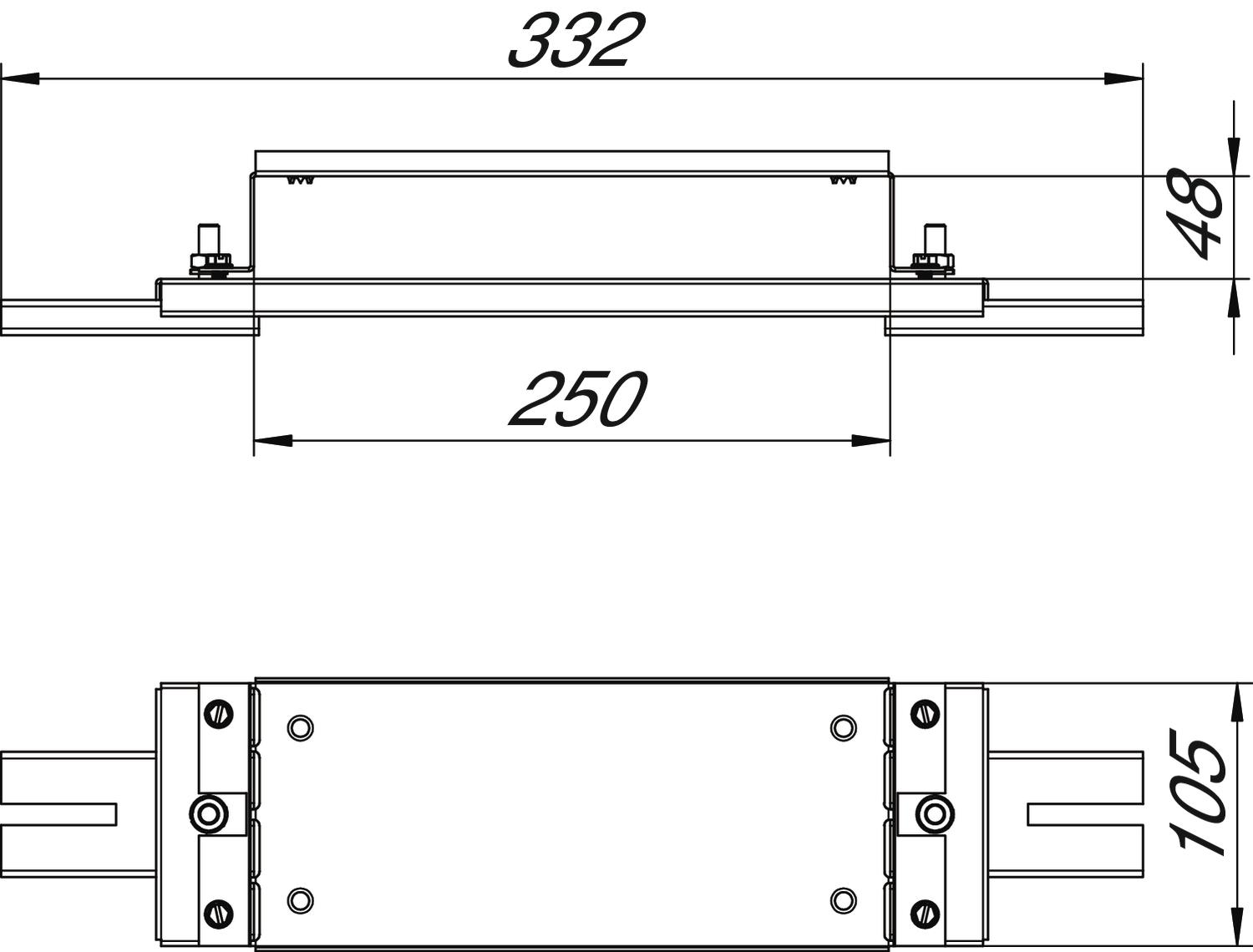

Abmessungen
| Breite | 105 mm |
|---|---|
| Höhe | 76 mm |
| Länge | 332 mm |
| Maß B | 250 mm |
| Maß h | 48 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Anleitungen & Hilfen (1)
Artikelbilder (3)
3D Daten Downloads (2)
Ausführungen
Typ
Kanalbreite min.
Breite
Kanalhöhe min.
Art.Nr.
IBVE 25048
250 mm
105 mm
48 mm
7399892
IBVE 35048
350 mm
105 mm
48 mm
7399898
Kanalbreite min.
IBVE 25048
Art.Nr.
7399892
Kanalbreite min.
250 mm
Breite
105 mm
Kanalhöhe min.
48 mm
IBVE 35048
Art.Nr.
7399898
Breite
105 mm
Kanalbreite min.
350 mm
Kanalhöhe min.
48 mm
