Verbindungslasche, leitend für EÜK-2
Verbindungslasche, leitend für EÜK-2
Art.Nr. 7400988 | EAN 4012197349837
Art.Nr. / Typ
Kanalhöhe max.
Kanalbreite min.
Breite
75 mm
Kanalhöhe min.
28 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Verbindungslasche (2-teilig) zur leitenden Montage von estrichüberdeckten Unterflurkanälen. Die Verbindungslasche rastet in den Kanalseitenwänden ein.
Technische Daten
Technische Daten
| Ausführung | Lasche |
|---|---|
| Bodenblech | ja |
| Dichtungseinbaumöglichkeit | nein |
| Dimension | 263x75x28,2 |
| Geeignet für Dehnungsfuge | ja |
| Kanalbreite min. | 190 mm |
| Kanalhöhe max. | 48 mm |
| Kanalhöhe min. | 28 mm |
| Mit Potentialausgleich | ja |
| Oberfläche | bandverzinkt |
| Oberteil abnehmbar | ja |
| Werkstoff | Stahl |

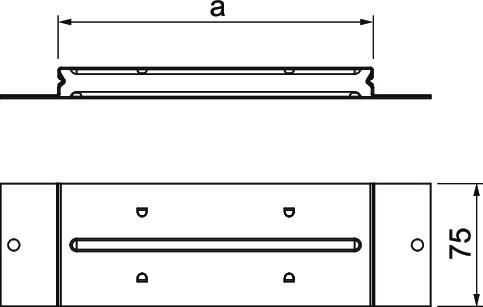

Abmessungen
| Breite | 75 mm |
|---|---|
| Länge | 263 mm |
| Maß a | 190 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (4)
Artikelbilder (2)
Ausführungen
Typ
Breite
Kanalhöhe min.
Kanalhöhe max.
Kanalbreite min.
Art.Nr.
VL 190-2
75 mm
28 mm
48 mm
190 mm
7400988
VL 250-2
75 mm
28 mm
58 mm
250 mm
7400992
VL 350-2
75 mm
28 mm
58 mm
350 mm
7400996
Kanalhöhe max.
Kanalbreite min.
VL 190-2
Art.Nr.
7400988
Breite
75 mm
Kanalhöhe min.
28 mm
Kanalhöhe max.
48 mm
Kanalbreite min.
190 mm
VL 250-2
Art.Nr.
7400992
Kanalbreite min.
250 mm
Kanalhöhe max.
58 mm
Breite
75 mm
Kanalhöhe min.
28 mm
VL 350-2
Art.Nr.
7400996
Kanalbreite min.
350 mm
Kanalhöhe min.
28 mm
Kanalhöhe max.
58 mm
Breite
75 mm
