Verdrahtungskanal, Typ LK4 80100
Verdrahtungskanal, Typ LK4 80100
Art.Nr. 6178059 | EAN 4012196002696
Art.Nr. / Typ
6178059 / LK4 80100
Befestigungsart
Bodenlochung
Farbe
steingrau; RAL 7030
Breite
100 mm
Länge
2000 mm
Höhe
80 mm
kl. VKE: 2 m
2m
Beschreibung

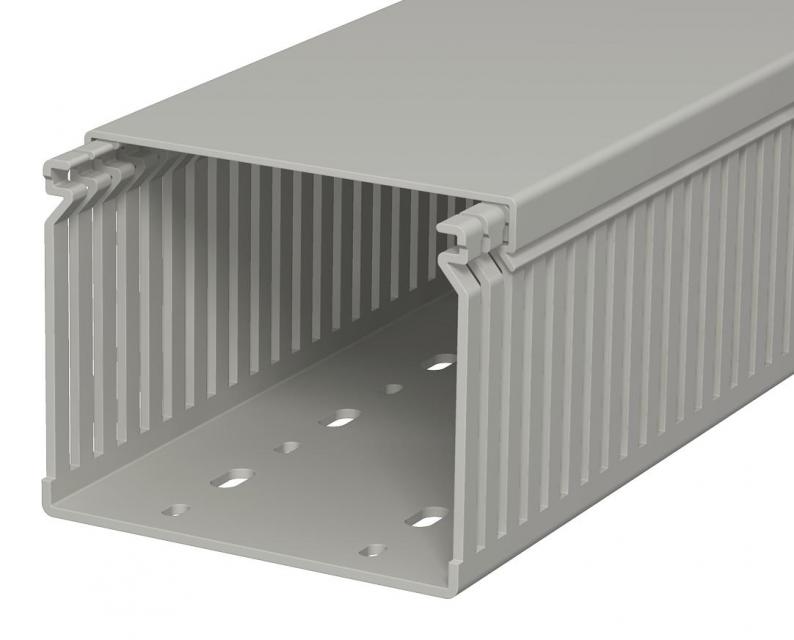

Verdrahtungskanal inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als metrischer Kanal. Das Nennmaß der Systemgröße entspricht dem Innenmaß der Kanäle. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.
Technische Daten
Technische Daten
| Ausführung der Seitenwand | geschlitzt |
|---|---|
| Befestigungsart | Bodenlochung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,585 kg CO2e / 1 Meter |
| Dimension | 80x100x2000 |
| Farbe | steingrau; RAL 7030 |
| Flexibel | nein |
| Halogenfrei | nein |
| Kriechstromfest | ja |
| Mit Oberteil | ja |
| Nutzquerschnitt | 78,03 cm² |
| Schlitzabstand | 10 mm |
| Schlitzbreite | 4 mm |
| Selbstverlöschend | ja |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |

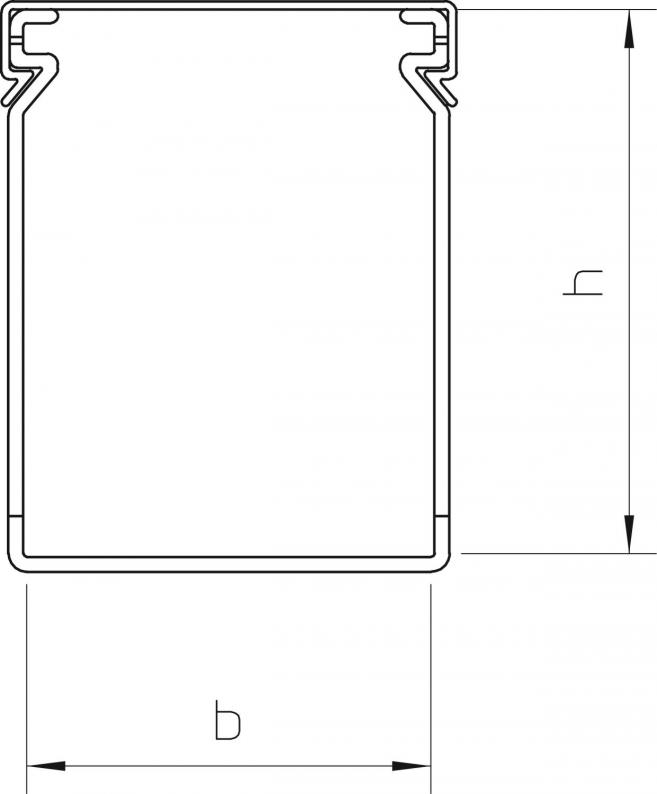

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 80 mm |
| Länge | 2000 mm |
