Verdrahtungskanal, Typ LK4H N 80100
Verdrahtungskanal, Typ LK4H N 80100
Art.Nr. 6132568 | EAN 4012196719310
Art.Nr. / Typ
6132568 / LK4H N 80100
Befestigungsart
Bodenlochung
Farbe
lichtgrau; RAL 7035
Länge
2000 mm
Höhe
80 mm
Breite
100 mm
kl. VKE: 2 m
2m
Beschreibung
Halogenfreier Verdrahtungskanal inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Mit doppelseitigen Klebeband am Kanalboden als Montagehilfe. Ausführung als metrischer Kanal. Das Ausbrechen der Stege erfolgt werkzeuglos. Sonderlängen auf Anfrage.
Technische Daten
Technische Daten
| Ausführung der Seitenwand | geschlitzt |
|---|---|
| Befestigungsart | Bodenlochung |
| Farbe | lichtgrau; RAL 7035 |
| Flexibel | nein |
| Halogenfrei | ja |
| Kriechstromfest | ja |
| Mit Oberteil | ja |
| Nutzquerschnitt | 71,12 cm² |
| Schlitzabstand | 5,5 mm |
| Schlitzbreite | 4,5 mm |
| Selbstverlöschend | ja |
| Temperatureinsatzbereich max. | 90 °C |
| Temperatureinsatzbereich min. | -25 °C |
| Werkstoff | Polycarbonat/Acrylnitril-Butadien-Styrol |

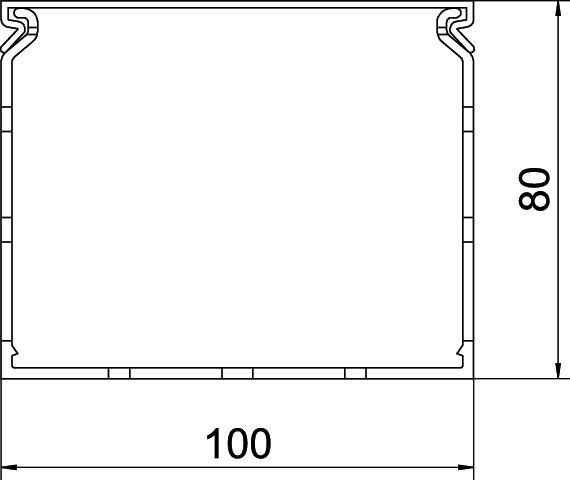

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 80 mm |
| Länge | 2000 mm |
