Verdrahtungskanal, Typ LKV 75025

…

Art.Nr. 6178320 | EAN 4012196010196

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

REACH (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

6178320 / LKV 75025

Breite

25 mm

Höhe

75 mm

Befestigungsart

Bodenlochung

Farbe

steingrau; RAL 7030

Länge

2000 mm

kl. VKE: 40 m

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

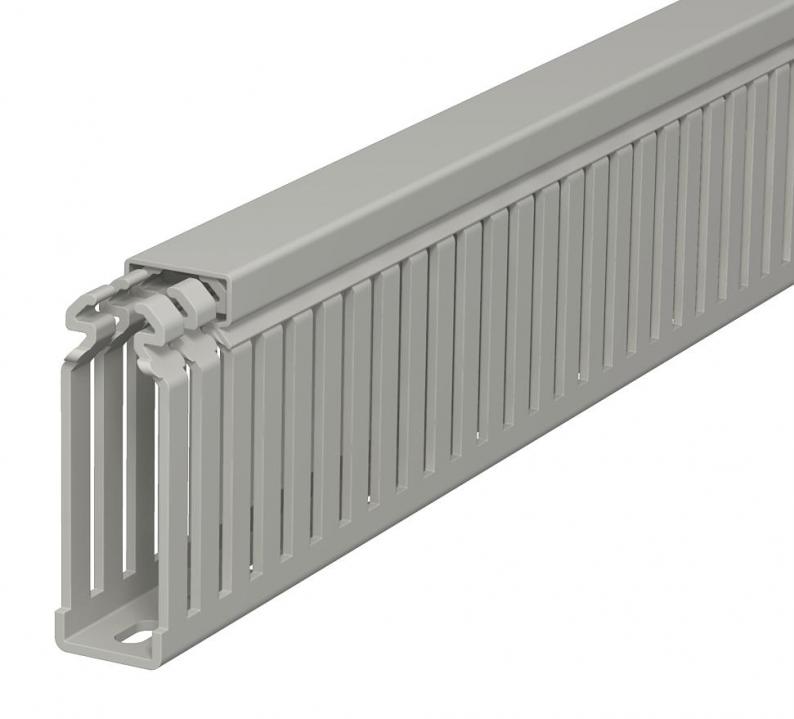

Verdrahtungskanal nach DIN EN 50085-2-3 inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als DIN-Kanal. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.

Technische Daten

Ausführung der Seitenwand	geschlitzt
Befestigungsart	Bodenlochung
CO2 Fußabdruck (GWP) Cradle-to-Gate	1,3473 kg CO2e / 1 Meter
Dimension	75x25x2000
Farbe	steingrau; RAL 7030
Flexibel	nein
Halogenfrei	nein
Mit Oberteil	ja
Nutzquerschnitt	12,96 cm²
Schlitzabstand	12,5 mm
Schlitzbreite	5 mm
Selbstverlöschend	ja
Temperatureinsatzbereich max.	60 °C
Temperatureinsatzbereich min.	-5 °C
Werkstoff	Polyvinylchlorid

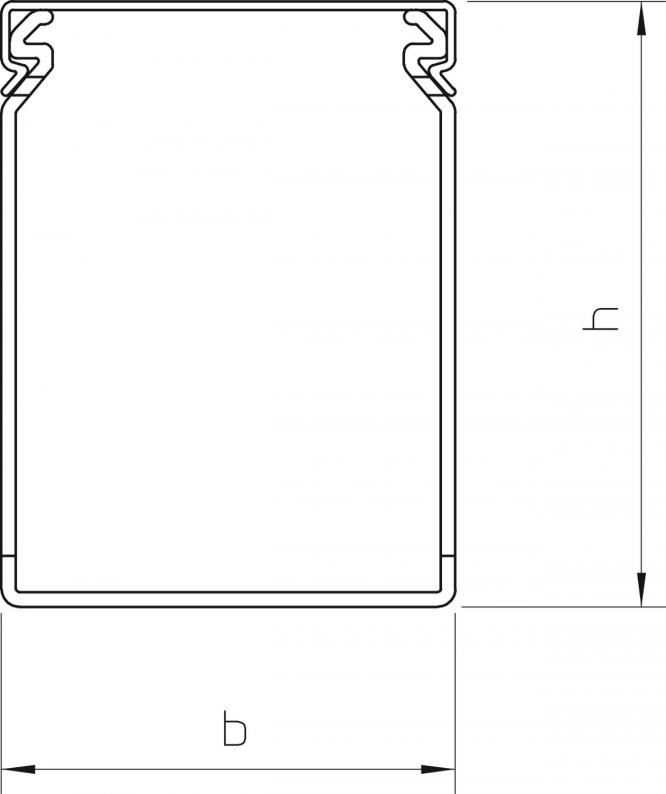

Abmessungen

Breite	25 mm
Höhe	75 mm
Länge	2000 mm

Downloads

0 ausgewählt

Datenblatt (2)

Kataloge & Broschüren (2)

Erklärungen (4)

Zertifikate (3)

Anleitungen & Hilfen (2)

Artikelbilder (2)

3D Daten Downloads (1)

Zubehör

Systemzubehör

Montagezubehör

Art.Nr. 6178092

Drahthaltesteg für Typ LK4 und LK4 N

Typ

LK4 H

kl. VKE: 100 Stück

Art.Nr. 6178349

Drahthaltesteg für Typ LKV und LKV/N

Typ

LKV H

kl. VKE: 100 Stück

Art.Nr. 6178504

Oberteil LKV D 25

Typ

LKV D 25

kl. VKE: 36 m
