Verdrahtungskanal, Typ LKV 75100
Verdrahtungskanal, Typ LKV 75100
Art.Nr. 6178328 | EAN 4012196010608
Art.Nr. / Typ
6178328 / LKV 75100
Höhe
75 mm
Befestigungsart
Bodenlochung
Länge
2000 mm
Farbe
steingrau; RAL 7030
Breite
100 mm
kl. VKE: 16 m
16m
Beschreibung

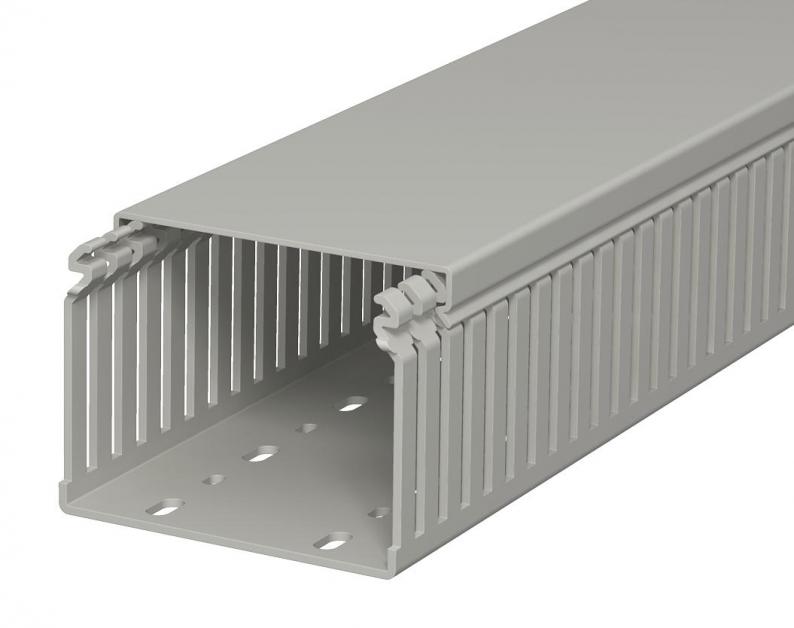

Verdrahtungskanal nach DIN EN 50085-2-3 inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als DIN-Kanal. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.
Technische Daten
Technische Daten
| Ausführung der Seitenwand | geschlitzt |
|---|---|
| Befestigungsart | Bodenlochung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,4058 kg CO2e / 1 Meter |
| Dimension | 75x100x2000 |
| Farbe | steingrau; RAL 7030 |
| Flexibel | nein |
| Halogenfrei | nein |
| Mit Oberteil | ja |
| Nutzquerschnitt | 65,34 cm² |
| Schlitzabstand | 12,5 mm |
| Schlitzbreite | 5 mm |
| Selbstverlöschend | ja |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polyvinylchlorid |

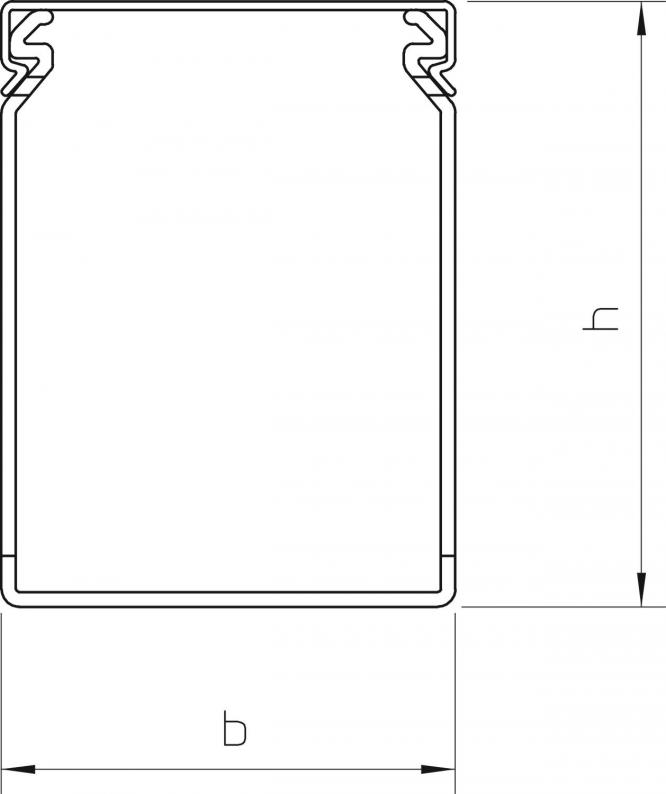

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 75 mm |
| Länge | 2000 mm |
