Verdrahtungskanal, Typ LKVH 50037
Verdrahtungskanal, Typ LKVH 50037
Art.Nr. 6178582 | EAN 4012195803744
Art.Nr. / Typ
6178582 / LKVH 50037
Höhe
50 mm
Farbe
lichtgrau; RAL 7035
Breite
37,5 mm
Befestigungsart
Bodenlochung
Länge
2000 mm
kl. VKE: 48 m
48m
Beschreibung
Halogenfreier Verdrahtungskanal nach DIN EN 50085-2-3 inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als DIN-Kanal. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.
Technische Daten
Technische Daten
| Ausführung der Seitenwand | geschlitzt |
|---|---|
| Befestigungsart | Bodenlochung |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 2,5459 kg CO2e / 1 Meter |
| Dimension | 50x37,5x2000 |
| Farbe | lichtgrau; RAL 7035 |
| Flexibel | nein |
| Halogenfrei | ja |
| Kriechstromfest | ja |
| Mit Oberteil | ja |
| Nutzquerschnitt | 14,24 cm² |
| Schlitzabstand | 12,5 mm |
| Schlitzbreite | 5 mm |
| Selbstverlöschend | ja |
| Temperatureinsatzbereich max. | 90 °C |
| Temperatureinsatzbereich min. | -25 °C |
| Werkstoff | Polycarbonat/Acrylnitril-Butadien-Styrol |

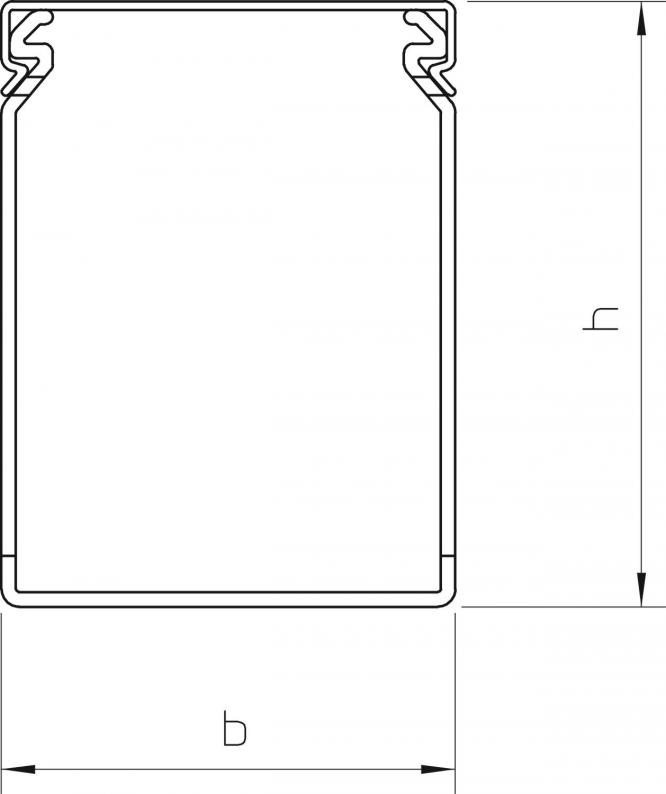

Abmessungen
| Breite | 37,5 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 2000 mm |
