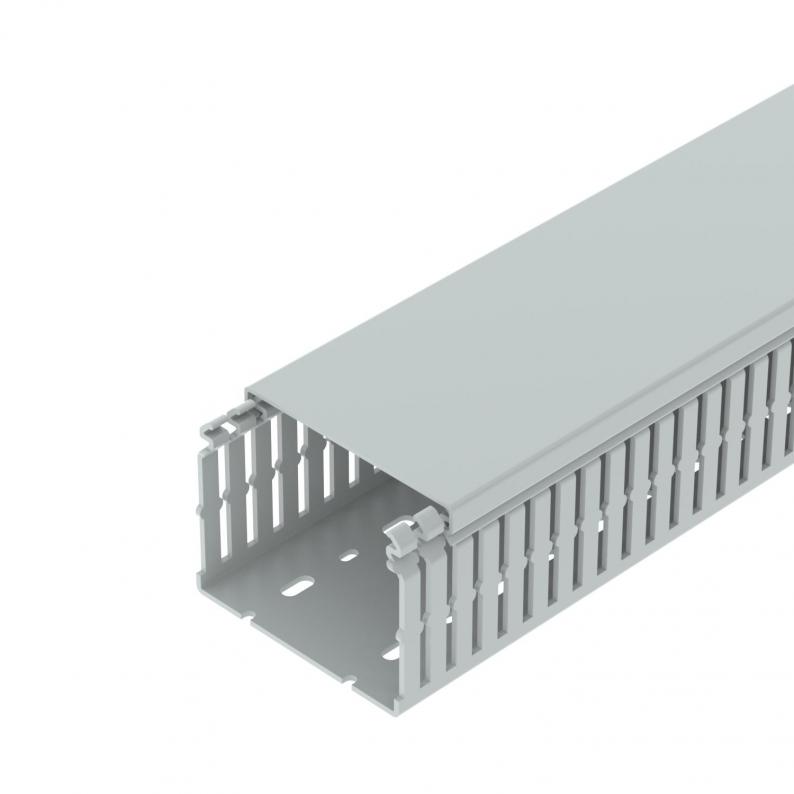

Verdrahtungskanal, Typ LKVH N 75100
Typ LKVH N 75100 | Art.Nr. 6178563 | EAN 4012195803805
Art.Nr. / Typ
6178563 / LKVH N 75100
Befestigungsart
Bodenlochung
Farbe
lichtgrau; RAL 7035
kl. VKE: 16 m
16m
Beschreibung
Halogenfreier Verdrahtungskanal nach DIN EN 50085-2-3 inkl. Oberteil und Bodenlochung zur waagerechten und senkrechten Verlegung elektrischer Kabel und Leitungen im Schaltschrank. Ausführung als DIN-Kanal. Das Ausbrechen der Stege erfolgt werkzeuglos. Bodenbündiges Ausführen ist durch Sollbruchstellen möglich. Verjüngungen in den Seitenschlitzen verhindern das Herausfallen der Leitungen. Geprüft nach DIN EN 50085-2-3. Sonderlängen auf Anfrage.
Technische Daten

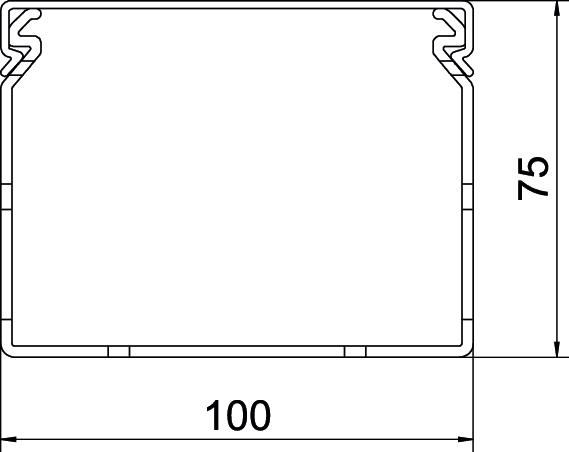

Abmessungen
| Länge | 2000 mm |
|---|---|
| Breite | 100 mm |
| Höhe | 75 mm |
Technische Daten
| Nutzquerschnitt | 65,34 cm² |
|---|---|
| Durchmesser | 0 mm |
| Halogenfrei | ja |
| Selbstverlöschend | ja |
| Ausführung der Seitenwand | geschlitzt |
| Kriechstromfest | ja |
| Flexibel | nein |
| Mit Oberteil | ja |
| Schlitzabstand | 12,5 mm |
| Schlitzbreite | 5 mm |
| Befestigungsart | Bodenlochung |
| Temperatureinsatzbereich min. | -25 °C |
| Temperatureinsatzbereich max. | 90 °C |
| Dimension | 75x100x2000 |
| Werkstoff | Polycarbonat/Acrylnitril-Butadien-Styrol |
| Farbe | lichtgrau; RAL 7035 |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 5,8363 kg CO2e / 1 Meter |
