Vertikalbogen fallend EI90 für Brandschutzkanal PLCS D090810
Vertikalbogen fallend EI90 für Brandschutzkanal PLCS D090810
Art.Nr. 7217950 | EAN 4012196836857
Art.Nr. / Typ
Maß L
Maß H
Maß b
Maß h
Maß B
Farbe
grau
kl. VKE: 1 Stück
1Stück
Beschreibung

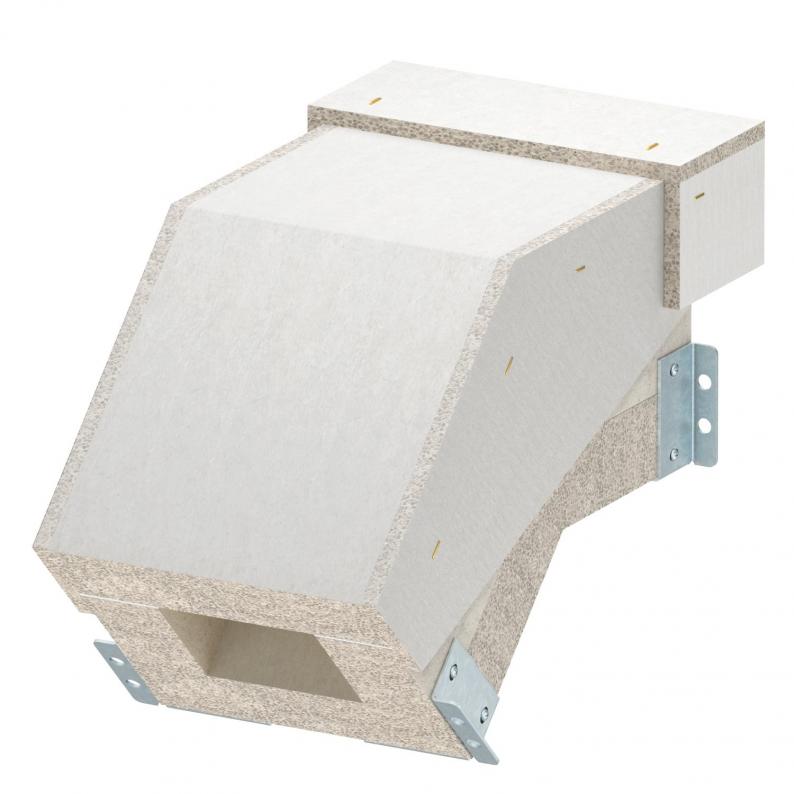

Vertikalbogen fallend für Brandschutzkanal PYROLINE® Con S EI90, Typ PLCS D090810 bestehend aus wasser- und frostbeständigem Glasfaserleichtbeton zur Herstellung von vertikalen Richtungsänderungen (45°) im Kanalverlauf. Fertig montierte Verbindungsbeschläge sorgen für eine schnelle Montage vor Ort, lose aufgelegte Deckel für eine schnelle Revision und Nachbelegung.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Technische Daten
Technische Daten
| Anzahl der beflammbaren Seiten | 4 |
|---|---|
| Deckelbefestigung | lose |
| Dimension | 100x80 |
| Farbe | grau |
| Klassifizierung EI - Installationskanal | 90 |
| Mit Lochung | nein |
| Ummantelung | ohne |
| Werkstoff | Glasfaserleichtbeton |
| Werkstoff des Isoliermaterials | Glasfaser-Leichtbeton |
| Winkel des Bogens | 45 ° |

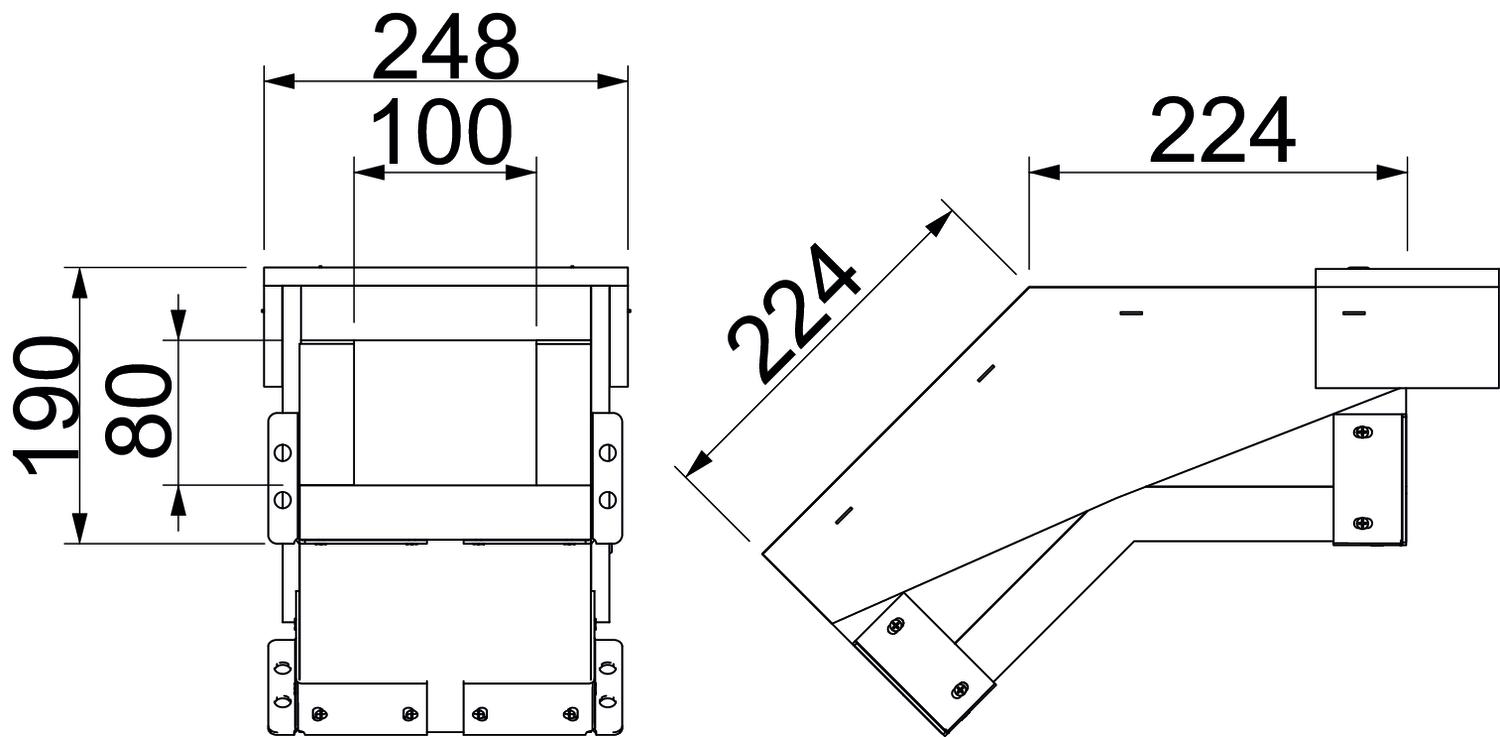

Abmessungen
| Maß b | 100 mm |
|---|---|
| Maß B | 248 mm |
| Maß H | 190 mm |
| Maß h | 80 mm |
| Maß L | 224 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (5)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausführungen
Typ
Farbe
Maß L
Maß H
Maß b
Maß h
Maß B
Art.Nr.
PLCS VF090810
grau
224 mm
190 mm
100 mm
80 mm
248 mm
7217950
PLCS VF091220
grau
240 mm
230 mm
200 mm
120 mm
348 mm
7217954
Maß L
Maß H
Maß b
Maß h
Maß B
PLCS VF090810
Art.Nr.
7217950
Farbe
grau
Maß L
224 mm
Maß H
190 mm
Maß b
100 mm
Maß h
80 mm
Maß B
248 mm
PLCS VF091220
Art.Nr.
7217954
Maß L
240 mm
Maß b
200 mm
Maß H
230 mm
Maß B
348 mm
Maß h
120 mm
Farbe
grau
