Vertikalbogen fallend EI90 für Brandschutzkanal PLCS D091220
Typ PLCS VF091220
|Art.Nr. 7217954
|EAN 4012196836864
Art.Nr. / Typ
Maß L
Maß
B
Maß H
Maß b
Maß h
Farbe
grau
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

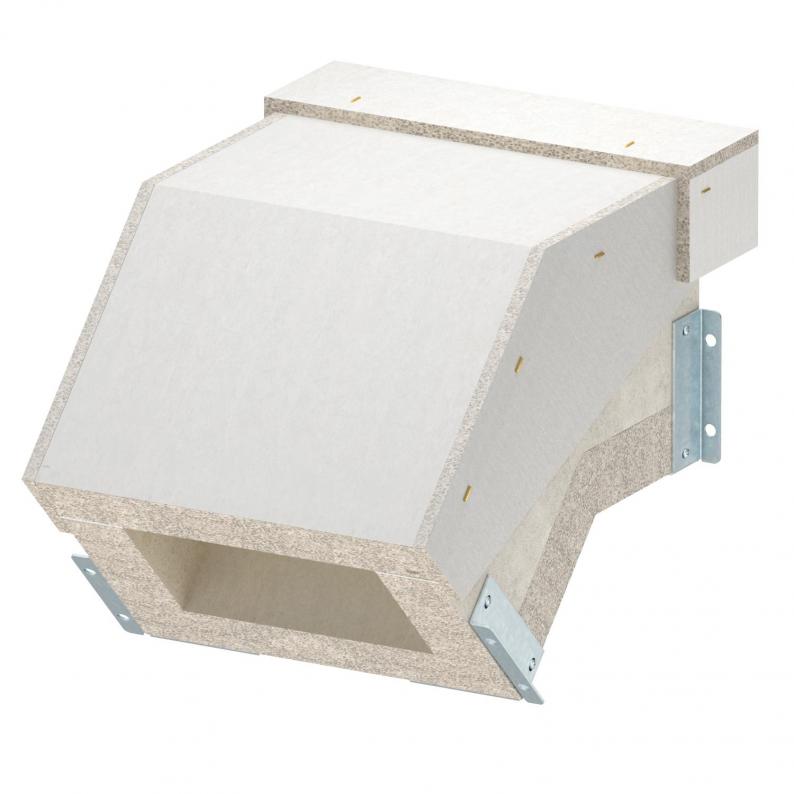

Vertikalbogen fallend für Brandschutzkanal PYROLINE® Con S EI90, Typ PLCS D091220 bestehend aus wasser- und frostbeständigem Glasfaserleichtbeton zur Herstellung von vertikalen Richtungsänderungen (45°) im Kanalverlauf. Fertig montierte Verbindungsbeschläge sorgen für eine schnelle Montage vor Ort, lose aufgelegte Deckel für eine schnelle Revision und Nachbelegung.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Inklusive Verbindungsschrauben und Dichtungsstreifen.
Technische Daten

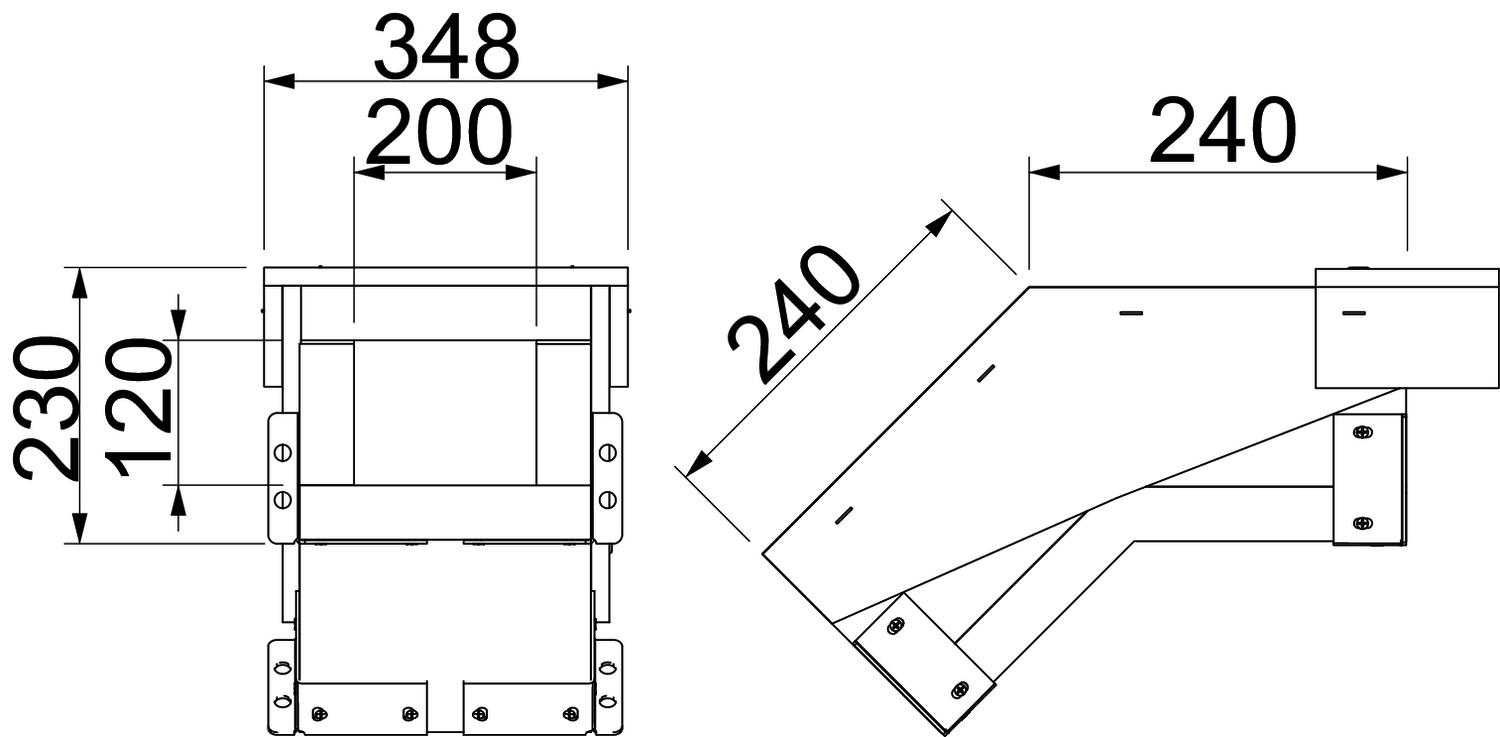

Abmessungen
| Maß L | 240 mm |
|---|---|
| Maß B | 348 mm |
| Maß H | 230 mm |
| Maß b | 200 mm |
| Maß h | 120 mm |
Technische Daten
| Winkel des Bogens | 45 ° |
|---|---|
| Deckelbefestigung | lose |
| Mit Lochung | nein |
| Ummantelung | ohne |
| Werkstoff des Isoliermaterials | Glasfaser-Leichtbeton |
| Anzahl der beflammbaren Seiten | 4 |
| Klassifizierung EI - Installationskanal | 90 |
| Dimension | 200x120 |
| Werkstoff | Glasfaserleichtbeton |
| Farbe | grau |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (2)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
Ausschreibungstexte (2)
Ausführungen
Typ
Maß L
Maß B
Maß H
Maß b
Maß h
Farbe
Art.Nr.
PLCS VF090810
224
248
190
100
80
grau
7217950
PLCS VF091220
240
348
230
200
120
grau
7217954
Maß L
Maß
B
Maß H
Maß b
Maß h
PLCS VF090810
Art.Nr.
7217950
Maß L
224
Maß
B
248
Maß H
190
Maß b
100
Maß h
80
Farbe
grau
PLCS VF091220
Art.Nr.
7217954
Maß L
240
Maß
B
348
Maß H
230
Maß b
200
Maß h
120
Farbe
grau
